WORLD-BEAM
®
QS30ELVC Series

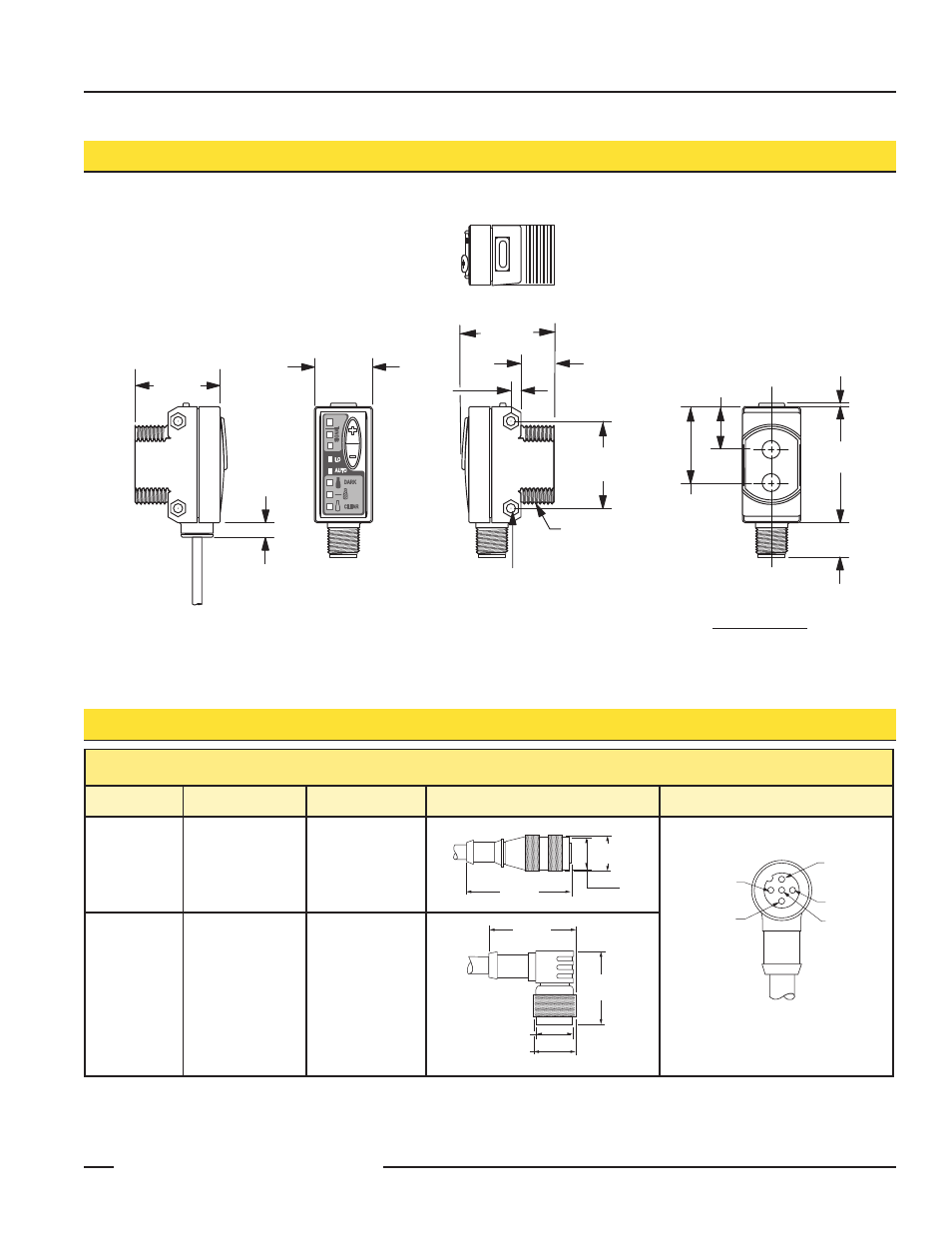

Dimensions
Accessories
QD Models
Cabled Models
Hardware Included:
(10) M3 x 0.5 x 28 stainless
steel machine screws, nuts and
washers
Quick-Disconnect Cables
Style
Model
Length
Dimensions
Pinout
5-pin
Euro-style
straight
MQDC1-506
MQDC1-515
MQDC1-530
2 m (6.5')
5 m (15')
9 m (30')
5-pin
Euro-style
right-angle
MQDC1-506RA
MQDC1-515RA
MQDC1-530RA
2 m (6.5')
5 m (15')
9 m (30')
White Wire
Blue Wire
Black Wire
Brown Wire
Gray Wire
38 mm max.
(1.5")
M12 x 1
ø 15 mm
(0.6")
38 mm max.
(1.5")
M12 x 1
ø 15 mm
(0.6")
44 mm max.
(1.7")
33.0 mm
(1.30")
Emitter
28.8 mm
(1.13")
Receiver
17.6 mm
(0.69")
12.5 mm
(0.49")
3.5 mm
(0.14")
44.0 mm
(1.73")
1.3 mm
(0.05")
22.0 mm
(0.87")
13.0 mm
(0.51")
5.0 mm
(0.20")
32.5 mm
(1.28")
35.0 mm
(1.38")
2 x ø3.3 mm (0.125")
max. torque
0.7 Nm (6 in lbs)
M30 x 1.5 Thread
max. torque
6 Nm (53 in lbs)
with included 30 mm
mounting nut
