Rockwell Automation SP200 AC Drive Remote Keypad M/N S20-RK1 User Manual
Page 42

2-2
Console de commande et de programmation à
distance du variateur de vitesse SP200 CA
Étape 3. Ebarber les trous et la découpure.
Étape 4. Se reporter à la figure 2.2. Décoller la feuille de
protection au dos du joint.
Étape 5. Aligner la console sur les trous percés dans la porte
pour installer la console sur l’armoire.
Étape 6. Fixer la console à l’armoire au moyen des six vis
KEPS M6-32. Serrer ces vis dans l’ordre indiqué
sur la figure 2.2.
Serrer provisoirement les vis avec un couple de torsion
jusqu’à 0,3 N·m (2,7 lb-po.), puis les resserrer jusqu’à
0,6 N·m (6 lb-po.). Cela garantit une bonne étanchéité
entre le joint et l’armoire.

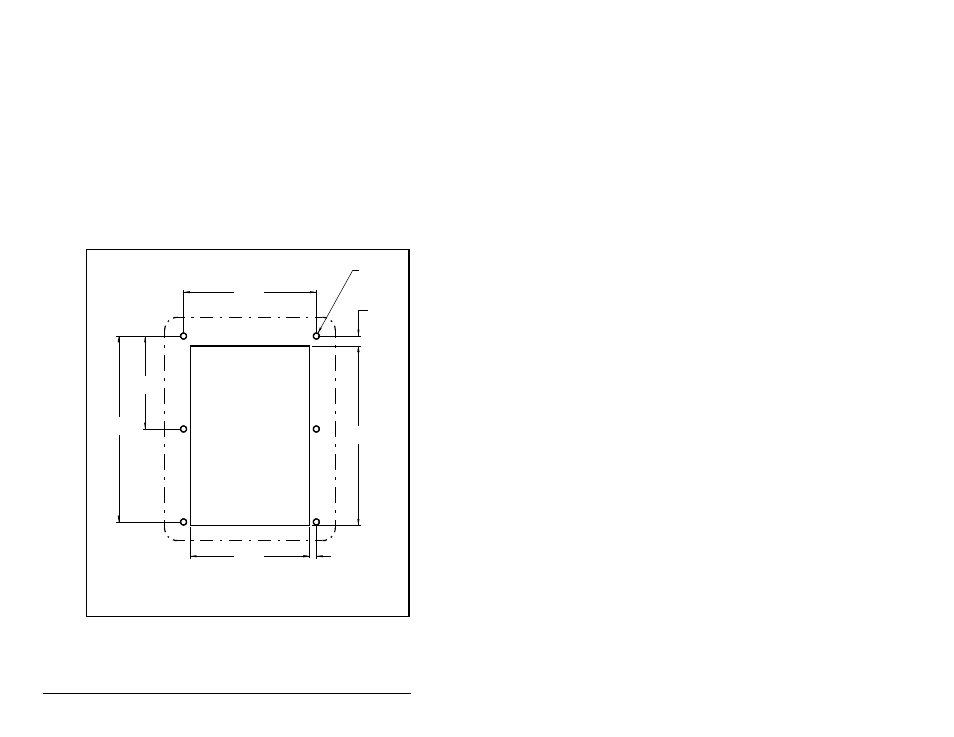

Figure 2.1 – Gabarit de montage de la console de commande
et de programmation à distance
[3,94]
140
[5,51]
70
[2,76]
7,5
[0,30]
135
[5,32]
90
[3,54]
5
[0,20]
ø 4,5
[0,18]
100
dimensions = mm [po.]
