PanelView 550 Hintergrundbeleuchtungs-Ersatzlampe
(Katalognr. 2711-NL1)
Dieses Anweisungsblatt veranschaulicht den Ersatz der Hintergrundbeleuchtung
für die Serie A, Rev. E und spätere PanelView 550 Terminals.
Die Hintergrund-Lampe beleuchtet die LCD-Anzeige des PanelView 550 Terminal.
Licht von der Lampe wird durch ein faseroptisches Bündel zur Vorderseite der
Schalttafel übertragen. Ein infraroter Filter verhindert die Beschädigung des
faseroptischen Bündels durch Hitze.
Wichtig:
Vergewissern Sie sich, daß die Lampe und das faseroptische
Bündel den infraroten Filter nicht berühren.

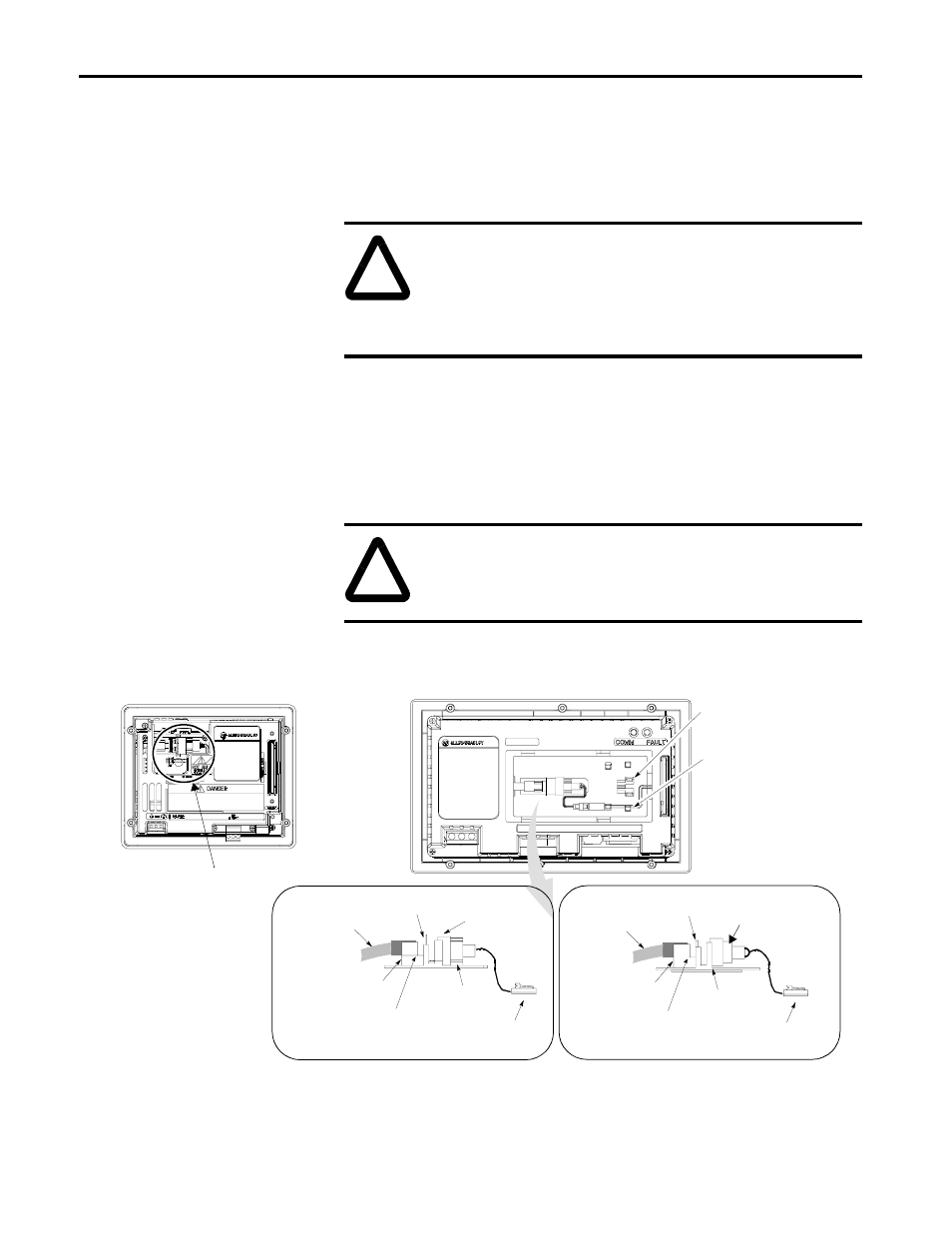

Beziehen Sie sich auf diese Illustration, wenn Sie die Anweisungen der folgenden
Seite verwenden:
!
ACHTUNG: Die Ersatz-Hintergrundbeleuchtungslampe wird mit
einer Lampen-Basis geliefert. Für Terminals mit einer
Metalllampenklammer (untere Illustration) müssen Sie die
Lampenbasis ersetzen. Wenn Sie ein Terminal mit einem
Kunststofflampen-Montagering verwenden, dann benötigen Sie nicht
die mitgelieferte Lampenbasis.
!
ACHTUNG: Wenn die Hintergrund-Lampe betrieben wird, ist sie
extrem heiß. Berühren Sie die Lampe oder die Montagehalterung
nicht, wenn die Lampe an ist. Um Verletzung von Personen zu
vermeiden, erlauben Sie der Lampe Zeit zum Abkühlen.
Ersatzlampen-Halterung
Drahtsicherungsklemme
Faseroptisches
Faseroptisches
Infrarot-Filter
Infrarot-Filter
Lampe
Lampe
Lampenhalterung
Lampenring
Faseroptisches Bündel zur
Kante innerhalb Halterung
Faseroptisches Bündel zur
Kante innerhalb Halterung
Hintergrund-Kabel-
Anschluß
Hintergrund-Kabel-
Anschluß
Faseroptische
Montagehalterung
Faseroptische
Montagehalterung
Lampenort
550 nur Touch-Terminal
Versionen mit Lampen-Montagehalterung
Versionen mit Lampen-Montagering
(Metallhalterung)
(geformter Kunststoff-Ring)
ERSETZEN
Bündel
Bündel
