Per sostituire la lampada:
1. Spegnere il terminale PanelView.
Importante: Togliendo la corrente si avrà anche il ripristino automatico. Per
evitare un ripristino imprevisto, non cambiare la lampada quando il terminale è
acceso.
2. Rimuovere il coperchio di accesso alla lampada.
3. Disinserire il connettore del cavo della lampada di retroilluminazione. Il
connettore è munito di linguetta di chiusura che si deve premere per separare il
connettore.
4. Rimuovere la lampada dal gancio di montaggio. Evitare il contatto con il filtro
infrarosso.
5. Se il terminale ha un gancio di metallo (vedi illustrazione alla pagina
precedente), bisognerà sostituirlo con la nuova base della lampada fornita in
questo kit. Per sostituirla, rimuovere le due viti di fissaggio e reinstallare la
nuova base.
6. Inserire la nuova lampada nel suo supporto.
7. Connettere il cavo della lampada al connettore. Accertarsi che il cavo sia fissato
bene e nella corretta posizione.
8. Sostituire il coperchio di accesso alla lampada.
9. Applicare la tensione al terminale.
10. Se la nuova lampada non si illumina, consultare il manuale per l’utente del
Terminale Operatore PanelView per vedere le istruzioni sul controllo della
lampada dal pannello frontale.

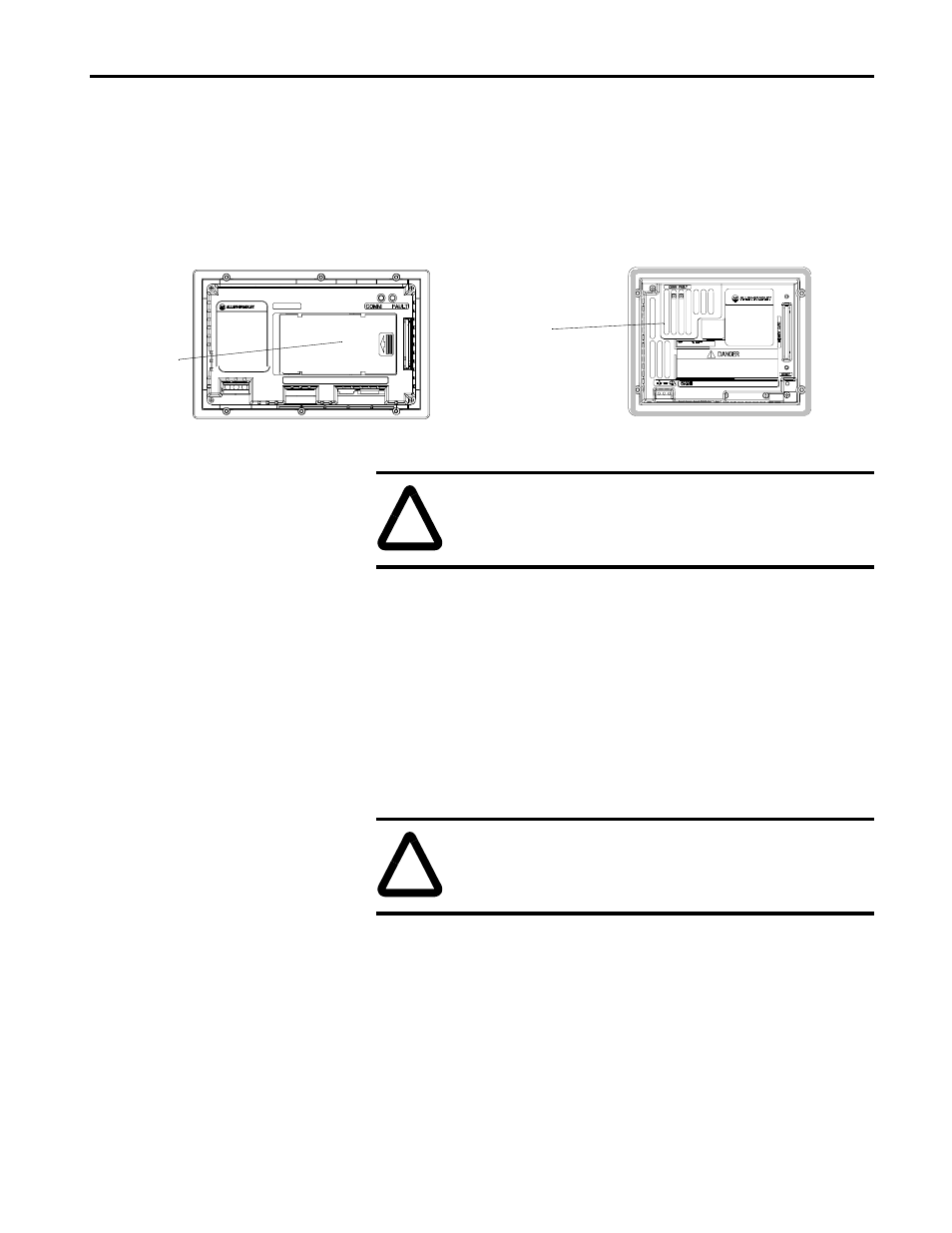

Coperchio di
PanelView 550
Solo in versione tattile e a tastiera, o a tastiera
PanelView 550
Solo in versione tattile
Coperchio di accesso
accesso
!
ATTENZIONE: La lampada può essere molta calda. Per evitare
infortuni, raffreddare prima di continuare.
!
ATTENZIONE: Per evitare danni alla lampada, non toccare la
superficie riflettente o la lampadina alogena quando si usa la
nuova lampada.
