40061-182-01(C)
5
Pour remplacer la lampe de rétro-éclairage :
1. Coupez l’alimentation du terminal PanelView.
Important : La mise hors tension permet une réinitialisation standard. Si vous
remplacez la lampe sans couper l'alimentation, une réinitialisation involontaire
peut se produire.
2. Enlevez le capot d’accès à la lampe.
3. Débranchez le connecteur de câble de la lampe de rétro-éclairage. Le
connecteur a un ergot de blocage qu’il faut presser pour dégager le connecteur.
4. Retirez la lampe de la pince de montage. Evitez tout contact avec le filtre
infrarouge.
5. Si le terminal est muni d'une pince de montage en métal, (voir l’illustration de la
page précédente) il faudra le remplacer par la nouvelle base de lampe fournie
avec ce kit. Pour remplacer la base de lampe, retirez les deux vis qui la
retiennent et installez la nouvelle base.
6. Insérez la nouvelle lampe dans le support.
7. Branchez le câble de la lampe dans le connecteur. Vérifiez que ce câble est
fermement maintenu en place.
8. Replacez le capot d’accès à la lampe.
9. Remettez le terminal sous tension.
10. Si la nouvelle lampe ne s'allume pas, consultez le Manuel d’utilisation du
Terminal opérateur PanelView. Vous y trouverez des instructions relatives aux
commandes de la lampe depuis le panneau avant.

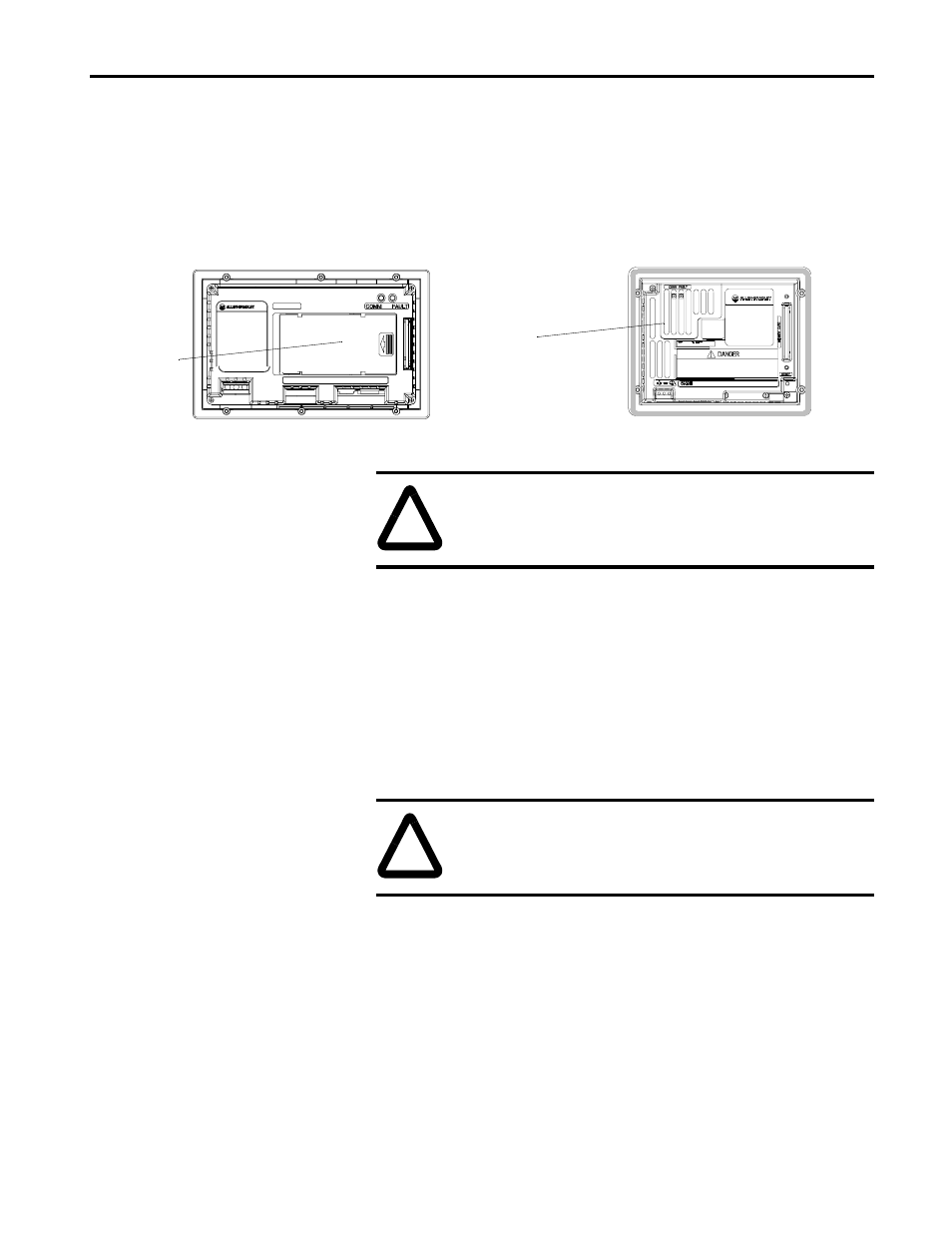

Capot d'accès
PanelView 550
Modèles tactile et touches, touches seulement
PanelView 550
Modèles sans clavier
Capot d'accès
!
ATTENTION : La lampe peut être chaude. Avant de continuer,
laissez la lampe refroidir pour éviter toute blessure.
!
ATTENTION: Ne touchez pas la surface réfléchissante ou
l’ampoule halogène quand vous manipulez la nouvelle lampe pour
éviter de l'endommager.
