34 Dispositivo de Conexão MobileView
Publication 2727-IN006C-MU-P

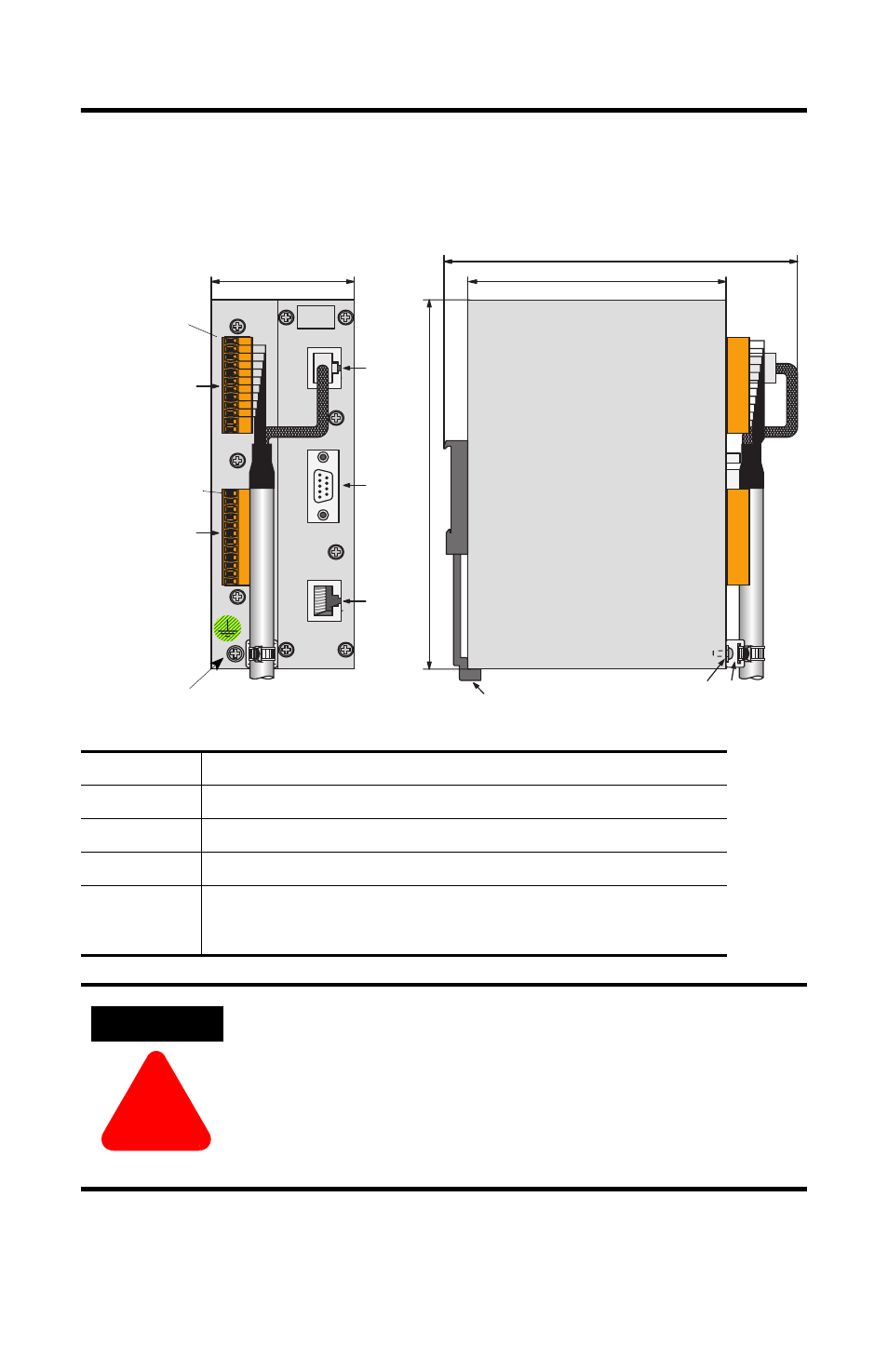

Dimensões do Dispositivo de Conexão
S1
Tomada RJ-45 para conexão das linhas de dados do MobileView.
S2
Conector fêmea DSUB de 9 pinos (para uso futuro).
S3
Tomada RJ-45 para rede Ethernet.
X1
Conector macho de 12 pinos para conexão do Cabo do Dispositivo de Conexão.
X2
Conector macho de 12 pinos (acompanha conector fêmea de bloco de terminal)
para conexão de fonte de alimentação e chave de parada de emergência e
para ativação de chaves.
ATENÇÃO
!
O Dispositivo de Conexão e o terminal MobileView atendem
os requisitos da classe III de segurança de acordo com EN
61131-2 e EN 50178. Ao conectar o terminal MobileView,
certifique-se de que todas as tensões conectadas ao terminal
sejam baixas e seguras, e estejam isoladas de um sistema de
alimentação de baixa tensão por um transformador de
segurança ou um componente de segurança semelhante.
24V D C
ON LY
TER M IN AL IN
R S422 OUT
ETH ER N ET O U T
+24V
GND
ES 1+
ES 1-
ES 2+
ES 2-
ED1 +
ED1 -
ED2 +
ED2 -
+24V
GND
ES 1+
ES 1-
ES 2+
ES 2-
ED1 +
ED1 -
ED2 +
ED2 -
60 mm (2,36 pol.)
108 mm (4,25 pol.)
162
mm (6,4 p
ol.)
S1
S2
S3
Trava do Trilho DIN
150 mm (5,91 pol.)
Pino 1, 24 Vcc
Pino 1, 24 Vcc
X1
(com Conector
Fêmea do Bloco
Terminal K3)
X2
(com Conector
Fêmea do Bloco
Terminal K4)
Parafuso Terra
Parafuso Terra
Alívio de Tensão
