16 MobileView-Anschlusskasten
Publikation 2727-IN006C-MU-P

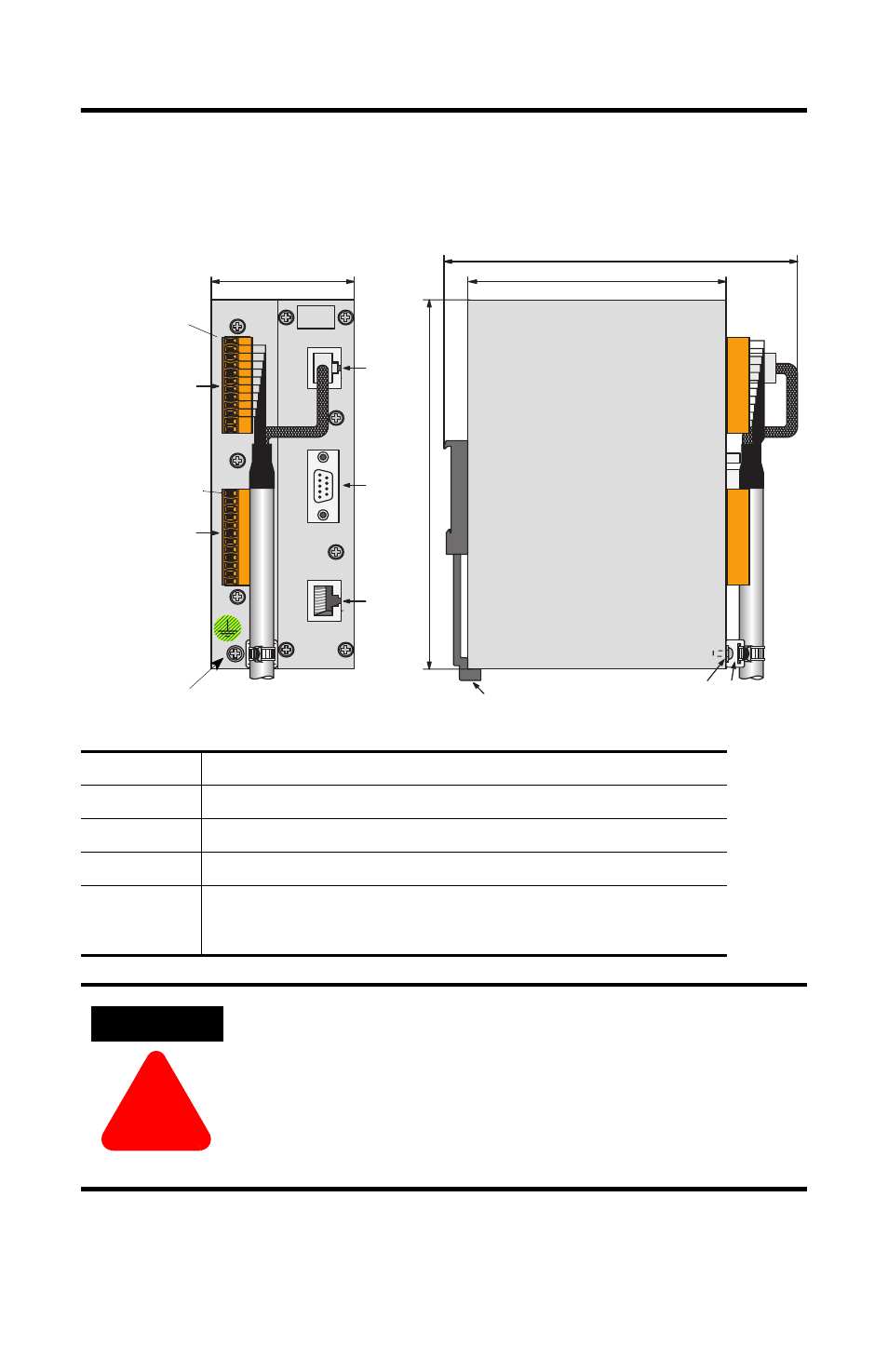

Abmessungen des Anschlusskastens
S1
RJ-45-Buchse zum Anschließen der MobileView-Datenleitungen
S2
9-Stift-DSUB-Buchse (zur späteren Verwendung)
S3
RJ-45-Buchse zum Ethernet-Netzwerk
X1
12-Stift-Stecker zum Anschließen des Anschlusskabels
X2
12-Stift-Stecker (mit Klemmenleisten-Anschlussbuchse geliefert)
zum Anschließen des Netzgeräts, des Not-Aus-Schalters und des
Aktivierungsschalters
ACHTUNG
!
Der Anschlusskasten und das MobileView-Terminal
entsprechen Sicherheitsklasse III gemäß EN 61131-2 und EN
50178. Stellen Sie beim Anschließen des MobileView-
Terminals sicher, dass am Terminal ausschließlich Sicherheits-
Kleinspannungen anliegen, die von der Niederspannungs-
versorgung des Systems durch einen Sicherheitstransformator
oder eine ähnliche Sicherheitskomponente isoliert sind.
24V D C
ON LY
TER M IN AL IN
R S422 OUT
ETH ER N ET O U T
+24V
GND
ES 1+
ES 1-
ES 2+
ES 2-
ED1 +
ED1 -
ED2 +
ED2 -
+24V
GND
ES 1+
ES 1-
ES 2+
ES 2-
ED1 +
ED1 -
ED2 +
ED2 -
60 mm
108 mm
16
2
m
m
S1
S2
S3
DIN-Schienen-Riegel
150 mm
Stift 1, 24 V DC
Stift 1, 24 V DC
X1
(mit Anschluss-
buchse für
Klemmenleiste K3)
X2
(mit Anschluss-
buchse für
Klemmenleiste K4)
Erdungsschraube
Erdungsschraube
Zugentlastung
