10 Boîtier de raccordement MobileView
Publication 2727-IN006C-MU-P

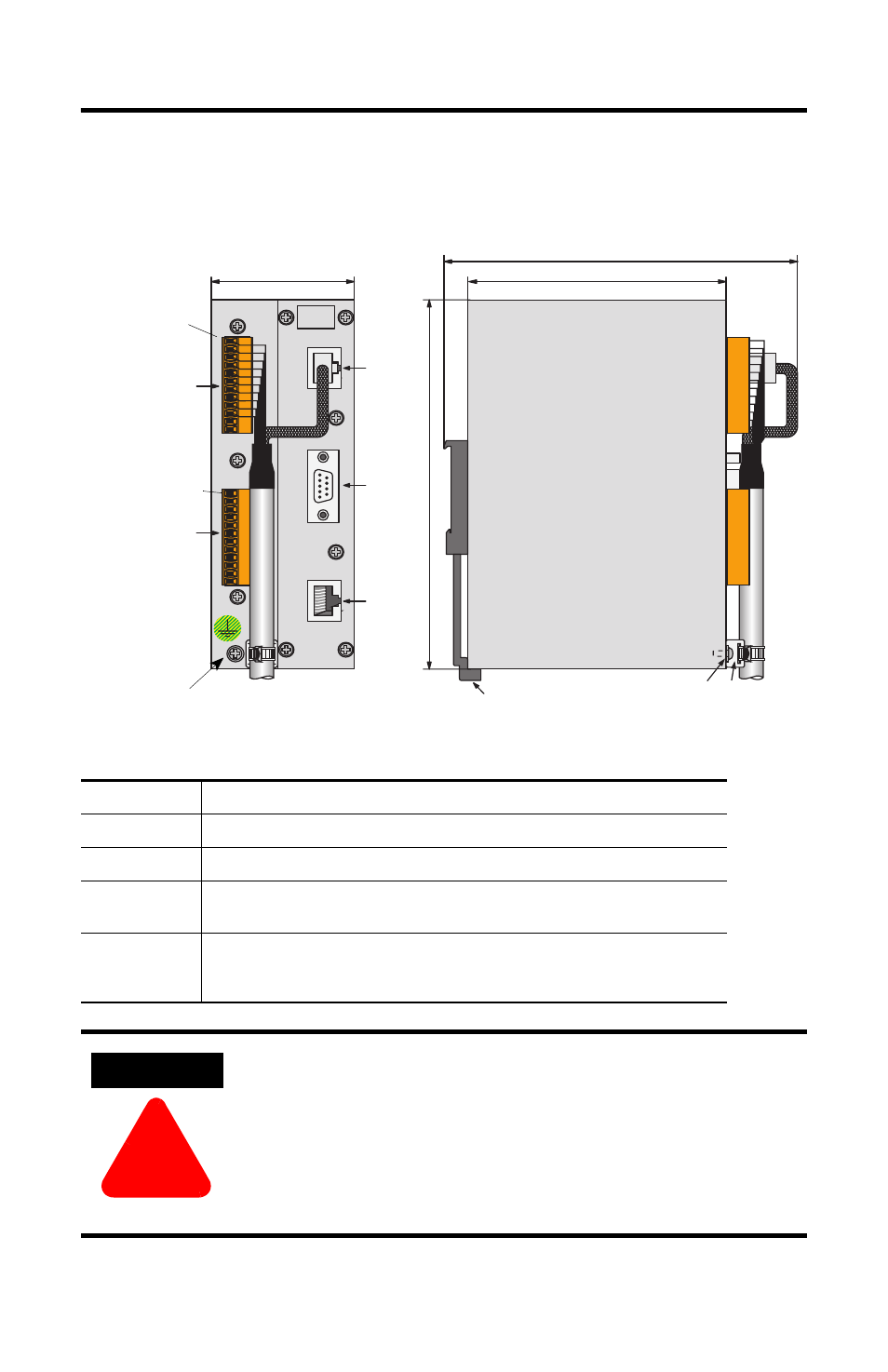

Dimensions du boîtier de raccordement
S1
Connecteur RJ-45 pour la connexion des lignes de données du MobileView.
S2
Connecteur femelle sub-D à 9 broches (pour utilisation ultérieure).
S3
Connecteur RJ-45 pour la connexion au réseau Ethernet.
X1
Connecteur mâle 12 broches pour le branchement du câble de connexion du
boîtier de raccordement.
X2
Connecteur mâle 12 broches (fourni avec un connecteur bornier femelle) pour
le branchement de l’alimentation, du bouton-poussoir d’arrêt d’urgence et des
interrupteurs d’activation.
ATTENTION
!
Le boîtier de raccordement et le terminal MobileView sont
conformes à la sécurité de classe III selon les normes
EN 61131-2 et EN 50178. Lors du branchement du terminal
MobileView, vérifiez que toutes les tensions connectées au
terminal sont des basses tensions de sécurité et qu’elles sont
isolées de l’alimentation basse tension par un transformateur
de sécurité ou par un système de sécurité similaire.
24V D C
ON LY
TER M IN AL IN
R S422 OUT
ETH ER N ET O U T
+24V
GND
ES 1+
ES 1-
ES 2+
ES 2-
ED1 +
ED1 -
ED2 +
ED2 -
+24V
GND
ES 1+
ES 1-
ES 2+
ES 2-
ED1 +
ED1 -
ED2 +
ED2 -
60 mm
108 mm
162
mm
S1
S2
S3
150 mm
Broche 1, 24 V c.c
Broche 1, 24 V c.c
X1
(avec connecteur
bornier
femelle K3)
X2
(avec connecteur
bornier
femelle K4)
Vis de mise à la terre
Vis de mise à la terre
Languette de
réduction de
tension
Verrou de rail DIN
