22 Caja de empalmes MobileView
Publicación 2727-IN006C-MU-P

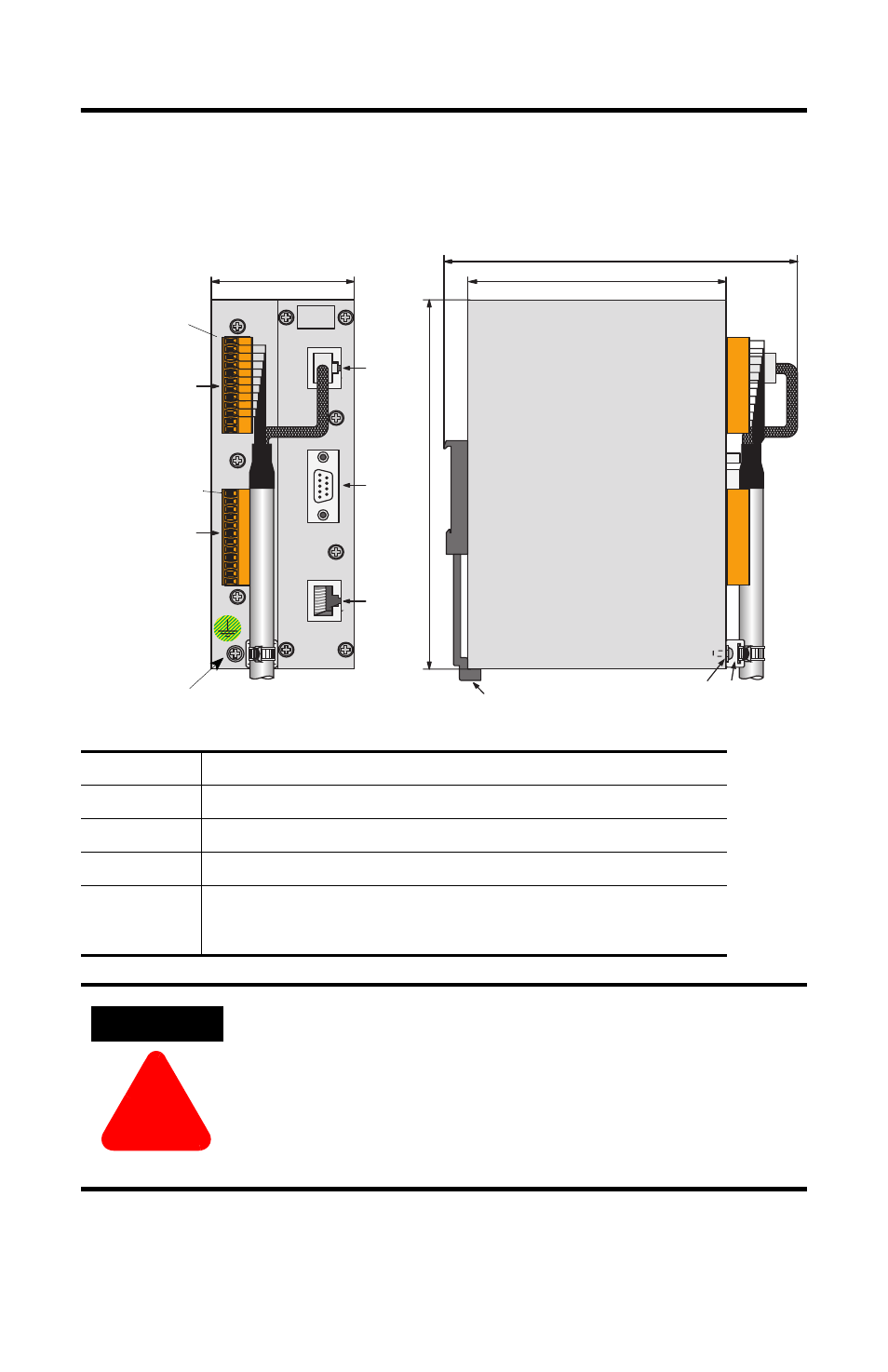

Dimensiones de la caja de empalmes
S1
Conector RJ-45 para conectar las líneas de datos del MobileView.
S2
Conector hembra DSUB de 9 pines (para uso posterior).
S3
Conector RJ-45 para conexión a la red Ethernet.
X1
Conector macho de 12 pines para conectar el cable de caja de empalmes.
X2
Conector macho de 12 pines (incluye un conector de bloque de terminales
hembra) para conectar la alimentación eléctrica, los interruptores de
habilitación y de paro de emergencia.
ATENCIÓN
!
La caja de empalmes y el terminal MobileView cumplen con
las especificaciones de seguridad clase III de conformidad con
las normas EN 61131-2 y EN 50178. Al conectar el terminal
MobileView, asegúrese de que todos los voltajes conectados al
terminal sean voltajes bajos de seguridad y estén aislados del
sistema de suministro de bajo voltaje por un transformador de
seguridad u otro componente de seguridad similar.
24V D C
ON LY
TER M IN AL IN
R S422 OUT
ETH ER N ET O U T
+24V
GND
ES 1+
ES 1-
ES 2+
ES 2-
ED1 +
ED1 -
ED2 +
ED2 -
+24V
GND
ES 1+
ES 1-
ES 2+
ES 2-
ED1 +
ED1 -
ED2 +
ED2 -
60 mm (2.36 pulg.)
108 mm (4.25 pulg.)
162
mm (6.4 p
ulg.)
S1
S2
S3
Seguro para riel DIN
150 mm (5.91 pulg.)
Pin 1, 24 VCC
Pin 1, 24 VCC
X1
(con conector
de bloque de
terminales
hembra K3)
X2
(con conector
de bloque de
terminales
hembra K4)
Tornillo de conexión a tierra
Tornillo de conexión a tierra
Alivio de tensión
