Publicação 2706-IN010C-MU-P
46 Módulo EtherNet/DeviceNet InView

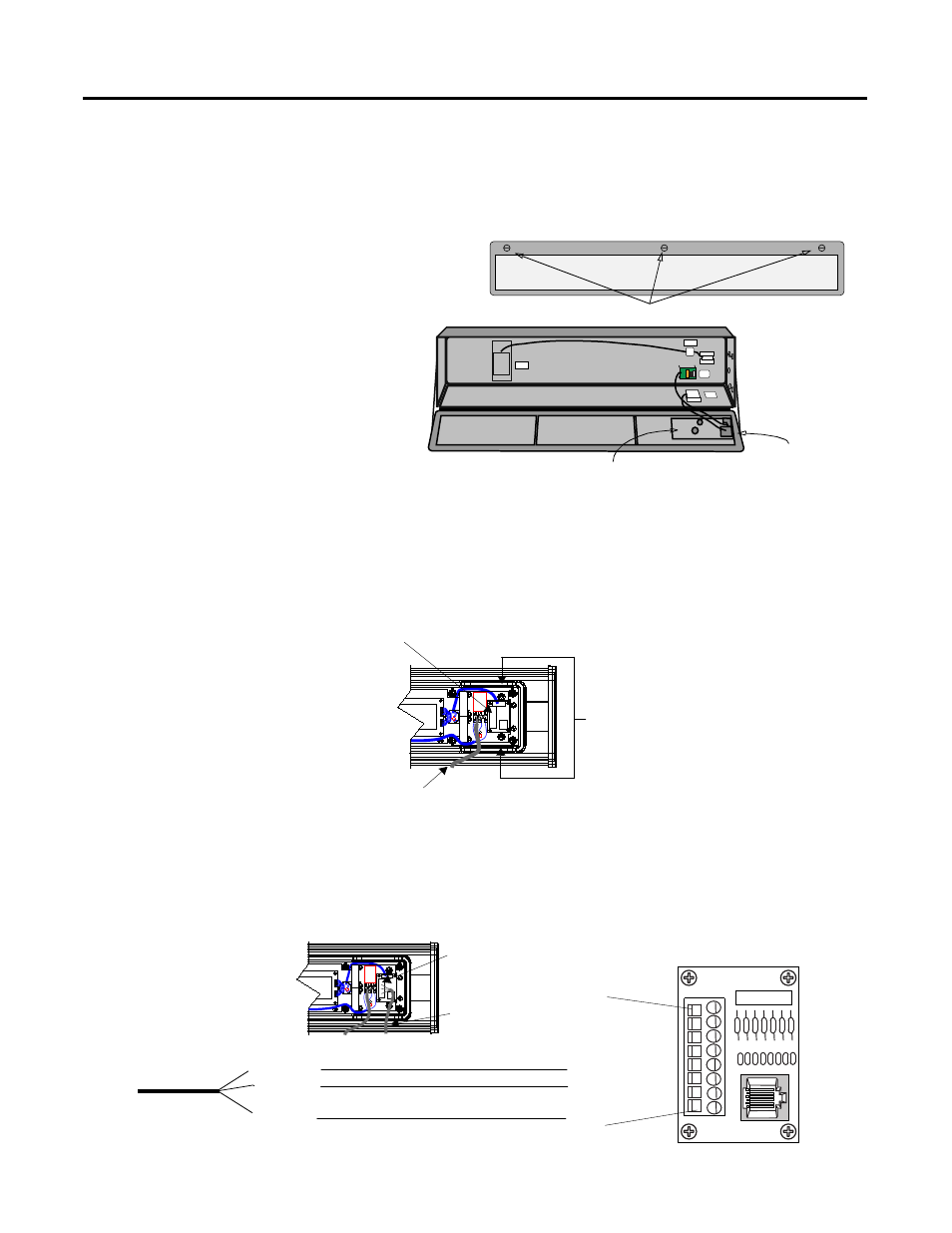

Abra a parte da frente do invólucro do sinal (no 2706-P7x)
girando as travas para a esquerda. Cuidadosamente, deixe a
parte da frente do invólucro deslocar-se para frente.
3. Alimente o cabo serial através do terminal do cabo (enviado
com o módulo).
4. Insira os fios seriais através da abertura do conduíte direito na
parte superior ou inferior do display InView.
5. Monte o terminal do cabo no invólucro do display InView.
Aperte a porca de segurança e gire uma 1/2 volta adicional.
6. Conecte os fios seriais de entrada ao bloco de terminal TB1.
POWER LOAD EARTH GROUND
Travas de um quarto de volta
Vista frontal, fechada
Vista frontal, aberta
Unidade EPROM (na
parte inferior da placa)
Placa do controlador
2706-P72,
2706-P74
Linha de Potência
Insira os fios seriais
com o terminal do cabo em
uma dessas aberturas do
conduíte.
Bloco Terminal da TB1 para a conexão serial
Fios seriais
de entrada
TB1
(NF) 8
(NF) 7
(NF) 6
(NF) 5
(RS-232 RX) 4
(RS-232 TX) 3
(NF) 2
(GND) 1
Marrom (Rxd)
Laranja (Txd)
Azul (GND)
Bloco de Terminal TB1
