Montage du module sur les
afficheurs P72 et P74 Les afficheurs InView P72 et P74 ne comportent pas de glissière pour
le montage du module. Vous pouvez retirer la plaque de montage et
monter la partie inférieure du boîtier sur un mur ou un panneau situé
près de l’afficheur. Utilisez des vis (8-32 UNC-2A) d’une longueur
minimale de 6 mm plus l’épaisseur de la surface de montage.

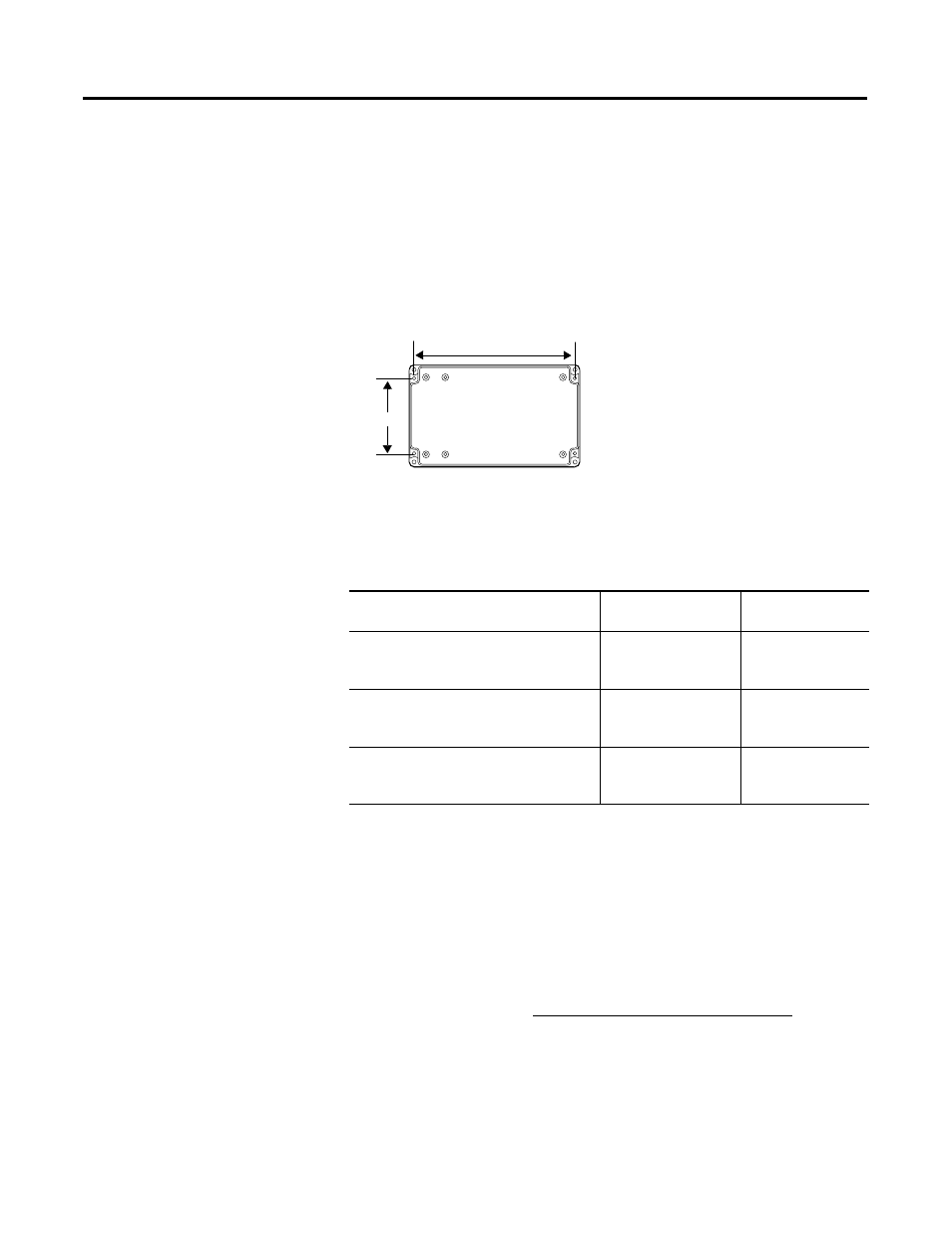

Les espacements des 4 trous de fixation sont indiqués ci-dessous.
Pour plus d’informations Publications connexes
Pour obtenir un manuel, vous pouvez :
•
charger gratuitement un exemplaire électronique sur l’un des
sites Internet suivants :
www.ab.com/micrologix ou www.theautomationbookstore.com
•
acheter un exemplaire imprimé. Pour cela :
– contactez votre distributeur ou votre représentant Rockwell
Automation ;
– visitez notre site www.theautomationbookstore.com et passez
votre commande ;
– appelez le 800 963-9548 (Etats-Unis/Canada)
ou le +1 330 725-1574 (hors Etats-Unis/Canada).
88 mm
188 mm
Boîtier
Pour Reportez-vous à ce
document Référence
Une description plus détaillée sur
l’installation et l’utilisation de votre
interface Ethernet Interface Ethernet pour
MicroLogix (ENI) –
Manuel utilisateur 1761-UM006A-FR-P
Des instructions sur l’installation d’un
convertisseur d’interface 1761-NET-AIC ou
1761-NET-DNI AIC+ and DNI
Installation Instructions 1761-5.11
Une description plus détaillée sur
l’installation et l’utilisation de votre
interface DeviceNet DeviceNet Interface
User Manual 1761-6.5
