24 Substituição da moldura do módulo de display
Publication 2711P-IN018C-MU-P - March 2007
Precauções
Antes de instalar ou substituir qualquer componente, desligue a alimentação do
terminal. Durante a instalação, certifique-se de não tocar em nenhum componente
eletrônico exposto.
Remoção da moldura do módulo de display
Nгo й necessário remover o Módulo de Lógica ou o Módulo de Comunicação antes
de retirar a moldura, exceto no PanelView Plus 700 e PanelView Plus CE 700.
1. Desligue a alimentação do terminal.
2. Coloque o terminal em uma superfície plana e estável com o lado do display
para baixo.

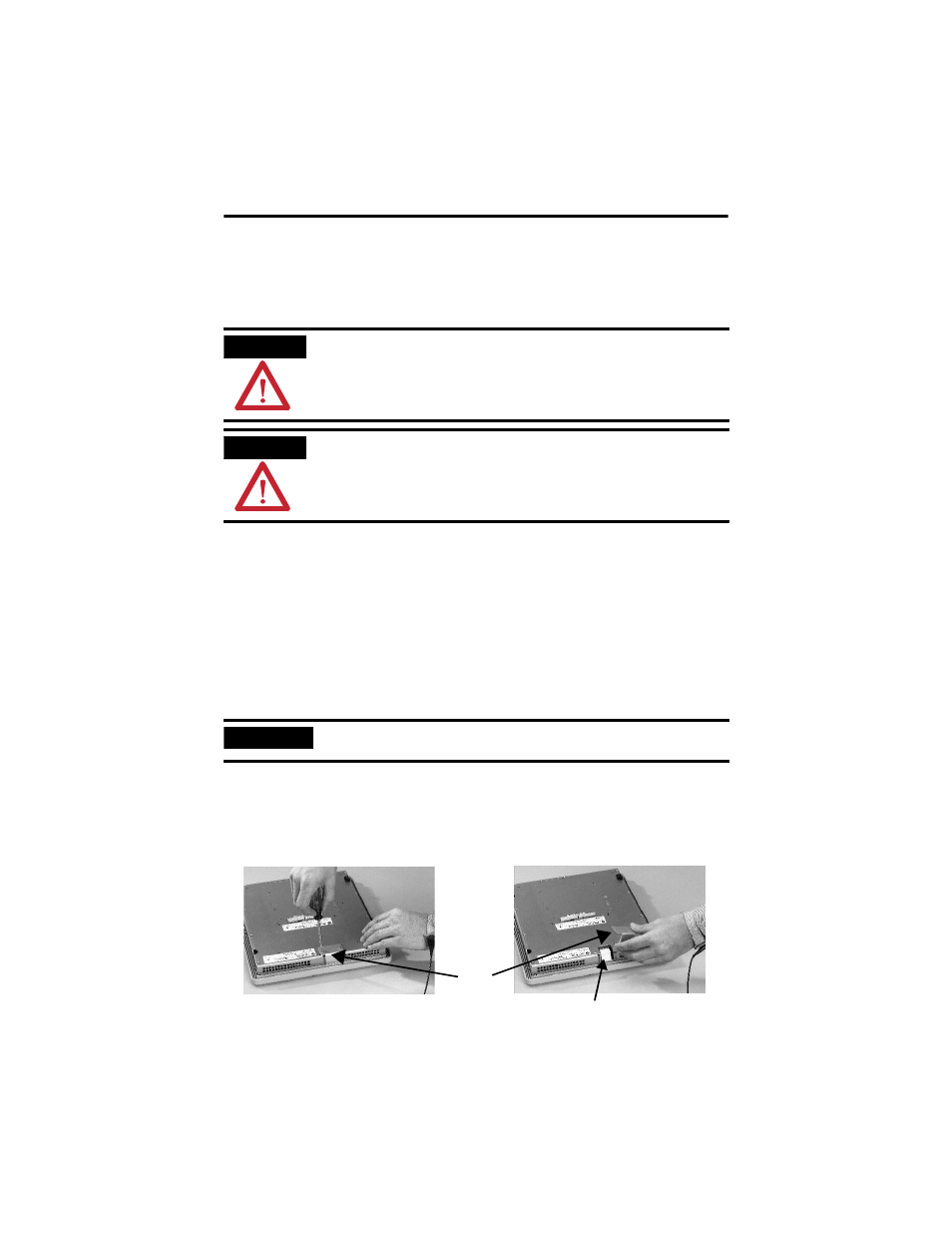

3. Nos terminais com tela touch screen, remova os 2 parafusos que prendem a
pequena placa de metal à parte traseira do Módulo de Display.
4. Desconecte o conector (touch screen) puxando pela trava acoplada ao
conector.
ATTENÇÃO
Antes de instalar ou substituir qualquer componente, desligue toda a alimentação do
terminal. A negligência em desligar a energia pode resultar em choque elétrico e/ou
danos ao terminal.
ATTENÇÃO
Trabalhe em um ambiente livre de estática e use uma pulseira ESD aterrada
adequadamente. Cuidado ao tocar em quaisquer componentes eletrônicos expostos para
evitar danos por descarga eletrostática (ESD).
IMPORTANTE
Use uma pulseira ESD aterrada de forma adequada antes de tocar em qualquer
componente eletrônico do Módulo de Lógica.
Placa
Conector da tela touch screen
