18 Reemplazo del bisel del módulo de pantalla
Publication 2711P-IN018C-MU-P - March 2007
Trabaje sobre una superficie limpia, plana y estable para proteger la pantalla
contra residuos, rasguños y daño.
8. Desacople todos los conectores (máximo 3).
El número de conectores varía según el modelo.
• Conector IrDa
• Conector de tecla de función
• Conector de la pantalla táctil
9. Coloque el bisel a un lado.
Reemplazo del bisel del módulo de pantalla
1. Asegúrese de que el nuevo bisel esté libre de pelusa y marcas antes de
instalarlo.
2. Acople los siguientes conectores.
El número de conectores varía según el modelo.
• Conector IrDa
• Conector de tecla de función
• Conector de la pantalla táctil

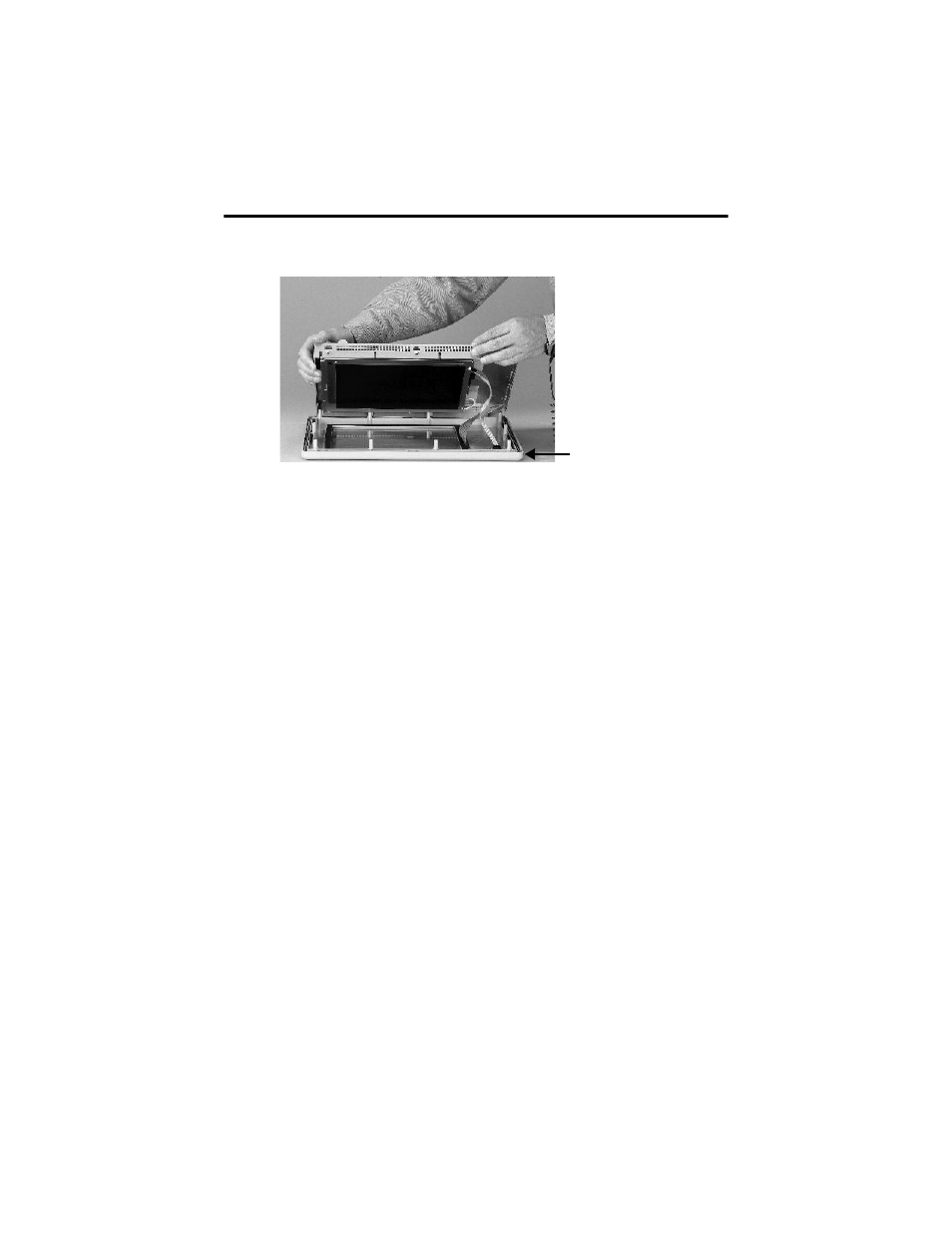

3. Coloque la parte posterior del modulo de pantalla sobre el nuevo bisel.
Tenga cuidado para no aplastar los cables.
Deje que el conector de la pantalla táctil se extienda hacia afuera de la
abertura de acceso.
4. Acople el conector de la pantalla táctil.
5. Vuelva a colocar la empaquetadura de sellado.17
6. Coloque los tornillos que fijan el módulo de pantalla al bisel y apriételos a
un par de 1.35…1.58 Nm (12…14 pulg.-lb).
7. En los terminales de pantalla táctil, vuelva a acoplar la placa pequeña de
metal a la parte posterior del módulo de pantalla con los 2 tornillos.
Bisel del módulo de pantalla
