20 Sostituzione della cornice del modulo di visualizzazione
Publication 2711P-IN018C-MU-P - March 2007
Precauzioni
Prima di installare o rimuovere qualsiasi componente, scollegare il terminale
dall’alimentazione. Durante l’installazione, non toccare i componenti elettronici.
Rimozione della cornice del modulo
Per rimuovere la cornice, non occorre rimuovere il modulo di logica né il modulo
di comunicazione, tranne che con PanelView Plus 700 e PanelView Plus CE 700.
1. Scollegare il terminale dall’alimentazione.
2. Posare il terminale, con il lato display rivolto verso il basso, su una
superficie piana.

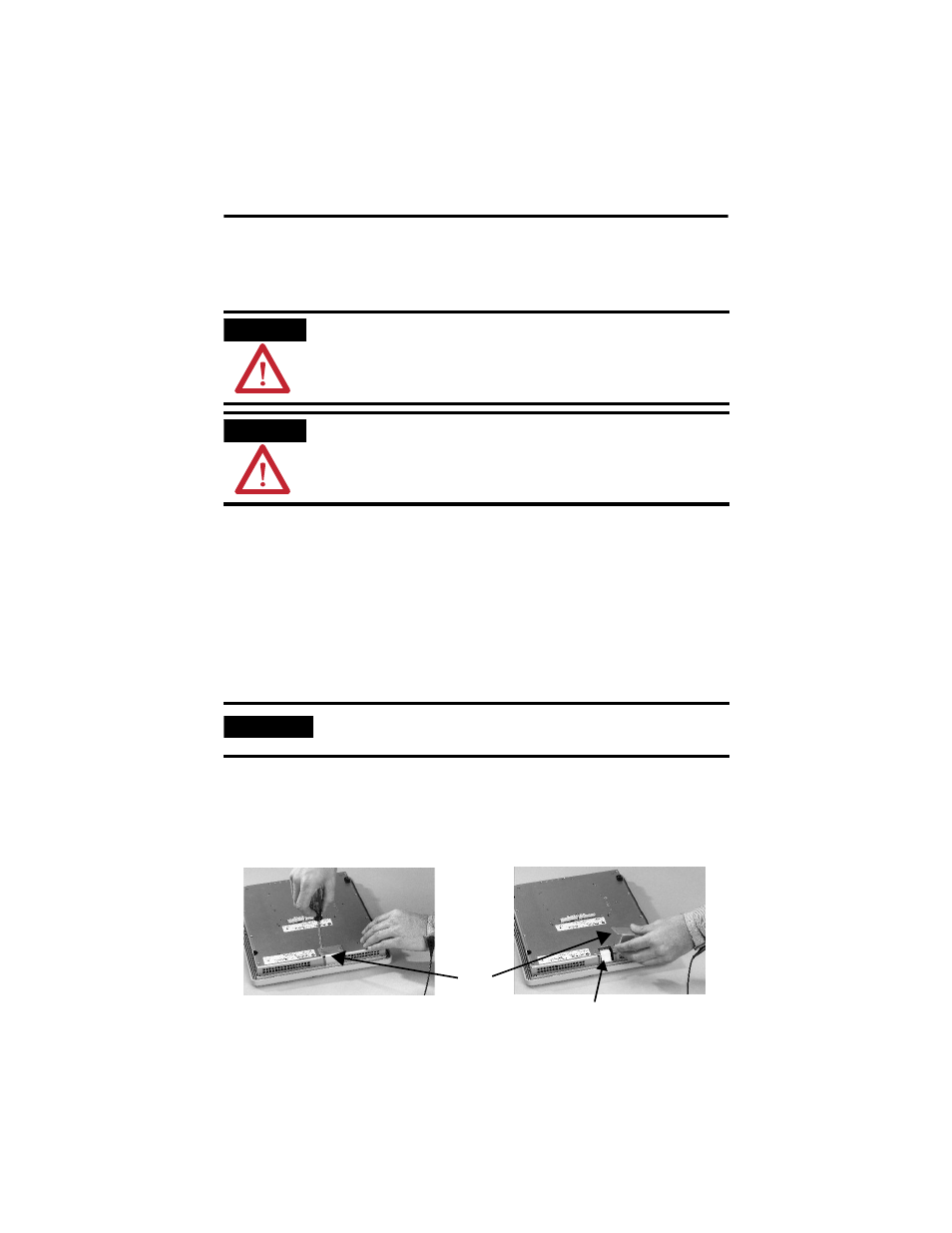

3. Sui terminali touch screen, rimuovere le 2 viti che fissano la piccola lastra di
metallo al retro del modulo di visualizzazione.
4. Desconecte o conector (touch screen) puxando pela trava acoplada ao
conector.
ATTENZIONE
Scollegare il terminale dal’alimentazione prima di installare i rimuovere qualsiasi
componente. Il mancato scollegamento dall’alimentazione può provocare danni al
terminale.
ATTENZIONE
Lavorare in un ambiente privo di corrente statica e indossare una bracciale ESD
adeguatamente collegato a terra. Prestare particolare attenzione quando si toccano i
componenti elettronici per evitare danni dovuti a cariche elettrostatiche.
IMPORTANTE
Indossare un bracciale ESD adeguatamente collegato a terra prima di toccare i
componenti elettronici del modulo di logica.
Piastra
Connettore touch screen
