Publicação 1336 IMPACT-5.5PT
_
Maio de 1999
Guia de Inicialização Rápida 1336 IMPACT
Este Guia de Inicialização Rápida resume as etapas necessárias para instalar, inicializar e programar o Inversor de Freqüência
Ajustável CA 1336 IMPACT. As informações fornecidas NÃO substituem o Manual do Usuário e destinam-se unicamente
ao pessoal qualificado de manutenção de inversores. Consulte o Manual do Usuário do 1336 IMPACT (publicação 1336
IMPACT-5.0) para maiores detalhes sobre outras considerações das aplicações e precauções relacionadas.

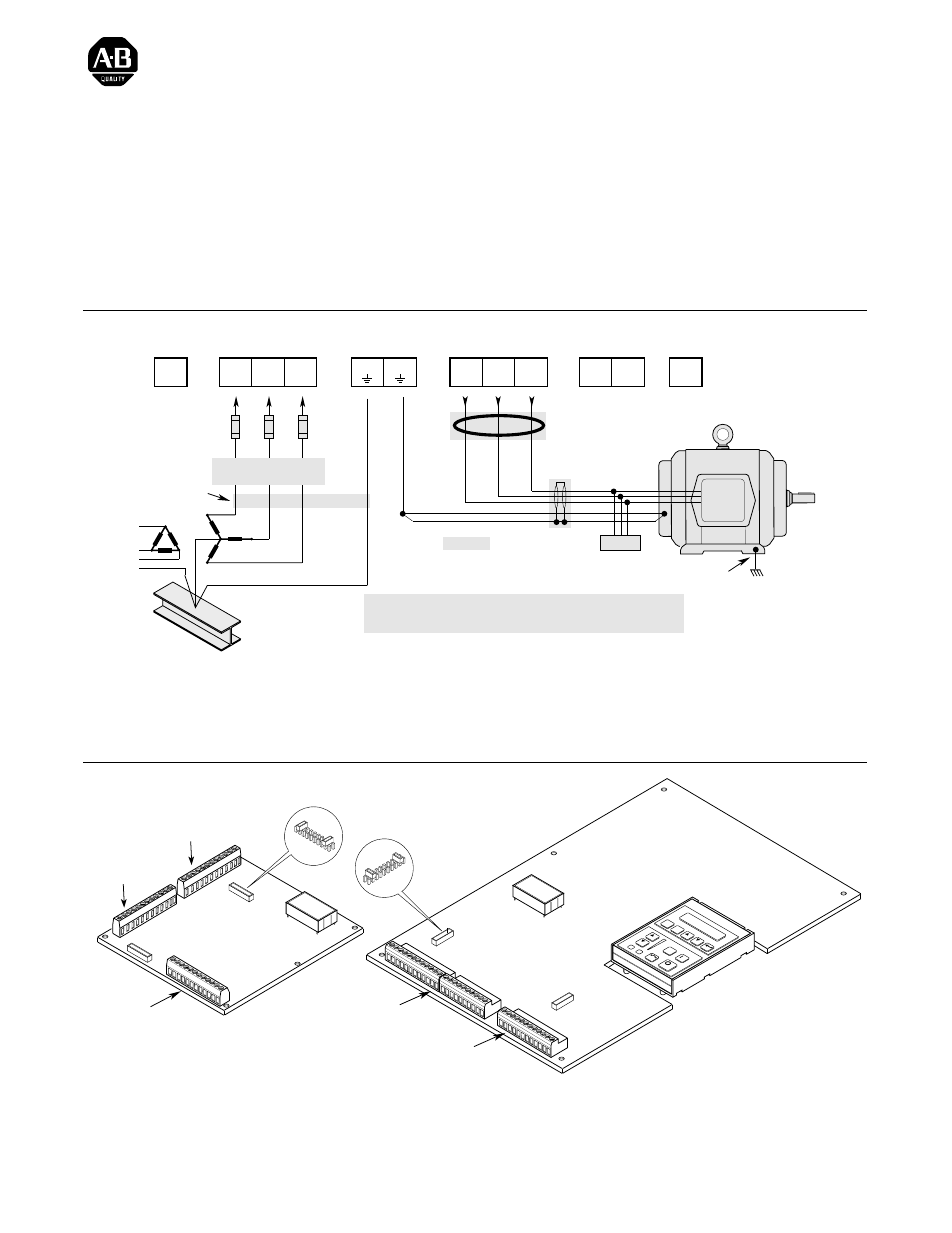

Fiação de Alimentação – TB1
Localização dos Jumpers
PE
PE
R
(L1)
TE
S
(L2)
T
(L3)
U
(T1)
V
(T2)
W
(T3)
DC
+
DC
–
Freio dinâmico
Conjunto de fusíveis
de entrada requerido
Circuito de
Desconexão Requerido
Blindagem*
Núcleo de modo comum*
O diagrama mostra as conexões que são comuns para todos os inversores.
Consulte o Manual do Usuário para maiores detalhes.
Carcaça do motor
Terminação
do motor*
PE
Faça o aterramento
conforme os
regulamentos locais
* Opcional
Aço da estrutura
do prédio
Entrada CA
para o inversor
PE
Terra
TE
Terra
Saída do inversor
para o motor
(Não está presente em
todos os inversores)
(Não está presente em
todos os inversores)
Conduíte/Cabo de 4 fios
BRK
–
Importante: Verifique a classificação da tensão de pico do sistema de
isolamento do motor. Consulte o Manual do Usuário para
cabos com comprimentos superiores a 6,1 metros (20 pés).
Todos os demais gabinetes
LANGUAGE MODULE
ALLEN-BRADLEY
JOG
ESC
SEL
Gabinetes A1 – A4
J4 (TB4)
Jumpers da
Placa L Opcional
LANGUAGE MODULE
ALLEN-BRADLEY
J7 (TB7)
J10 (TB10)
TB10
TB11
J5
J2
