Publication 1336 IMPACT-5.5FR – Mai 1999
Guide de mise en route rapide du variateur 1336 IMPACT
Ce guide de mise en route rapide résume les étapes de base nécessaires à l’installation, au démarrage et à la programmation
du variateur de vitesse c.a. 1336 IMPACT. Les informations fournies NE PEUVENT EN AUCUN CAS REMPLACER celles
du manuel utilisateur et ne peuvent être utilisées que par le personnel technique qualifié. Pour obtenir plus de détails sur les
questions concernant d’autres applications et sur les précautions à prendre, consulter le manuel utilisateur du 1336 IMPACT
(publication 1336 IMPACT-5.0).

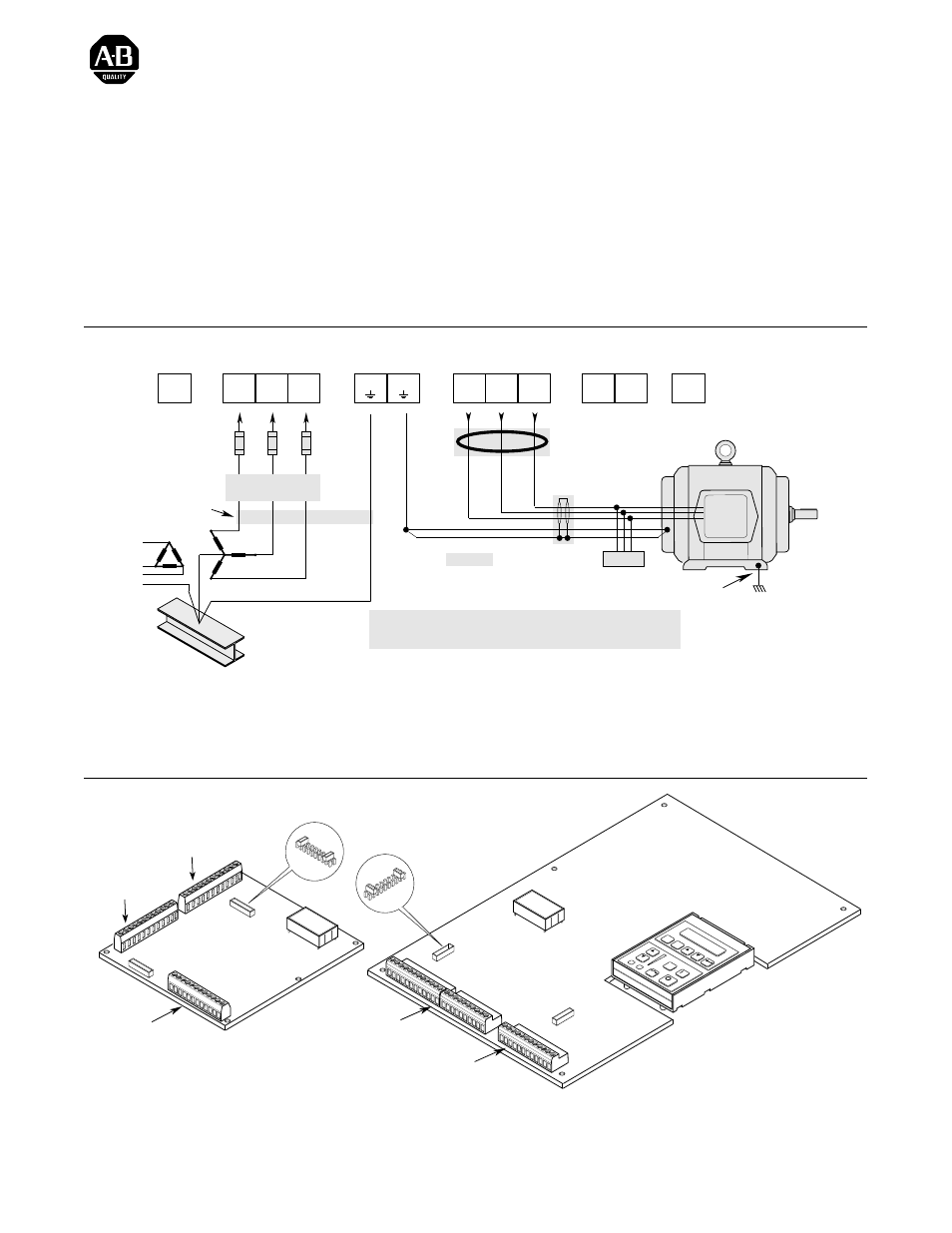

Câblage électrique – TB1
Emplacement des cavaliers
PE PE R
(L1)
TE
S
(L2)
T
(L3)
U
(T1)
V
(T2)
W
(T3)
DC
+
DC
–
Freinage dynamique
Fusibles
d ’ entrée requis
Organe de
coupure requis
Blindage*
Tore mode commun*
Le schéma indique les connexions communes à tous les variateurs.
Consulter le manuel utilisateur pour obtenir de plus amples renseignements.
Bâti
moteur
Résistance d ’ atténuation
surtensions*
Mise à la terre PE
selon les codes locaux
* En option
Mise à la terre du
bâtiment le plus proche
Entrée c.a.
vers variateur
Mise à la
terre PE
Mise à la
terre TE
Sortie variateur
vers moteur
(N’existe pas sur
tous les variateurs)
(N’existe pas sur
tous les variateurs)
Conduit/Câble à 4 fils
BRK
–
Important : vérifier le niveau crête d ’ isolation du moteur. Pour les
câbles d ’ une longueur supérieure à 6 mètres (20 pieds),
consulter le manuel utilisateur.
Toutes les autres tailles
LANGUAGE MODULE
ALLEN-BRADLEY
JOG
ESC
SEL
Taille A1 – A4
J4 (TB4)
Cavaliers de la
carte en option L
LANGUAGE MODULE
ALLEN-BRADLEY
J7 (TB7)
J10 (TB10)
TB10
TB11
J5
J2
