Publikation 1336 IMPACT-5.5DE – Mai 1999 5
1336 IMPACT Kurzanleitung
7. Das Gerät aus- und wieder einschalten, um die vorgenommenen Änderungen zu aktivieren. Damit ist das
Inbetriebnahmeverfahren beendet. Je nach Anwendung können eine weitere Parameterprogrammierung und/oder
eine erweiterte Inbetriebnahme erforderlich sein. Einzelheiten finden Sie im Benutzerhandbuch.

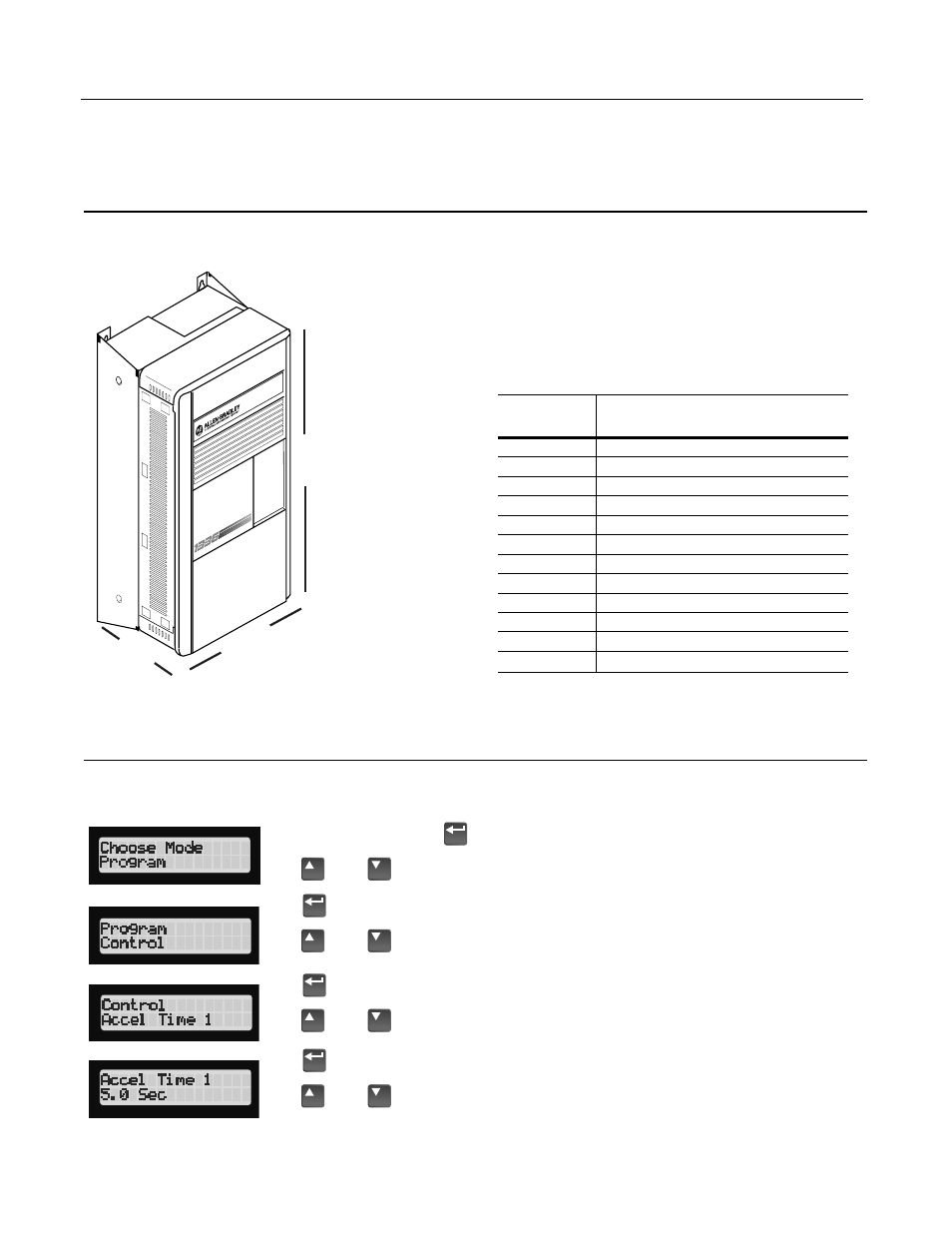

FU-Abmessungen
Ziehen Sie zur Feststellung der Größe des Frequenzumrichters die folgende Abbildung und Tabelle zu Rate.
Bedieneinheit (HIM)
Das Programmieren (oder Lesen) der Parameter erfolgt über den nachfolgend abgebildeten Programmier- bzw. Anzeigemodus.
1. Auf der Statusanzeige drücken, um „Modus wählen“ anzuzeigen.
2. oder drücken, um „Programmieren“ (oder „Anzeigen“) anzuzeigen.
3. drücken.
4. oder drücken, bis die gewünschte Datei angezeigt wird.
5. drücken.
6. oder drücken, bis die gewünschte Gruppe angezeigt wird.
7. drücken.
8. oder drücken, um den gewünschten Parameter zu wählen.
Breite
Tief
e
Höhe
Baugröße
Breite x Höhe x Tiefe
Millimeter
A1 215,9 x 290,0 x 160,0
A2 215,9 x 290,0 x 180,5
A3 215,9 x 290,0 x 207,0
A4 260,0 x 350,0 x 212,0
B 276,4 x 476,3 x 225,0
C 301,8 x 701,0 x 225,0
D 381,5 x 1240,0 x 270,8
E (IP20) 511,0 x 1498,6 x 477,5
E (IP00) 511,0 x 1498,6 x 372,6
F 762,0 x 2286,0 x 635,0
G 762,0 x 2387,6 x 635,0
H
1270,0 x 2324,1
➀
x 635,0
➀
Lüfterhöhe (635,0) nicht inbegriffen
