High Frequency 13.56 MHz RFID EtherNet/IP Interface Block 13
Drawing Number
10000181820 Ver. 01 - November 2012
Interpret LED Indicators
This module has the following indicators:
• Network, Module, and Link status indicators for EtherNet/IP
• Auxiliary Power indicator
• Individual I/O status indicators for inputs and outputs
Indicator Status for Modules
Status
Description
Module
status LED
Off
No power applied to device.
Flashing green
Standby
Green
Device operating normally.
Flashing red
Recoverable fault.
Red
Unrecoverable fault – may require device
replacement.

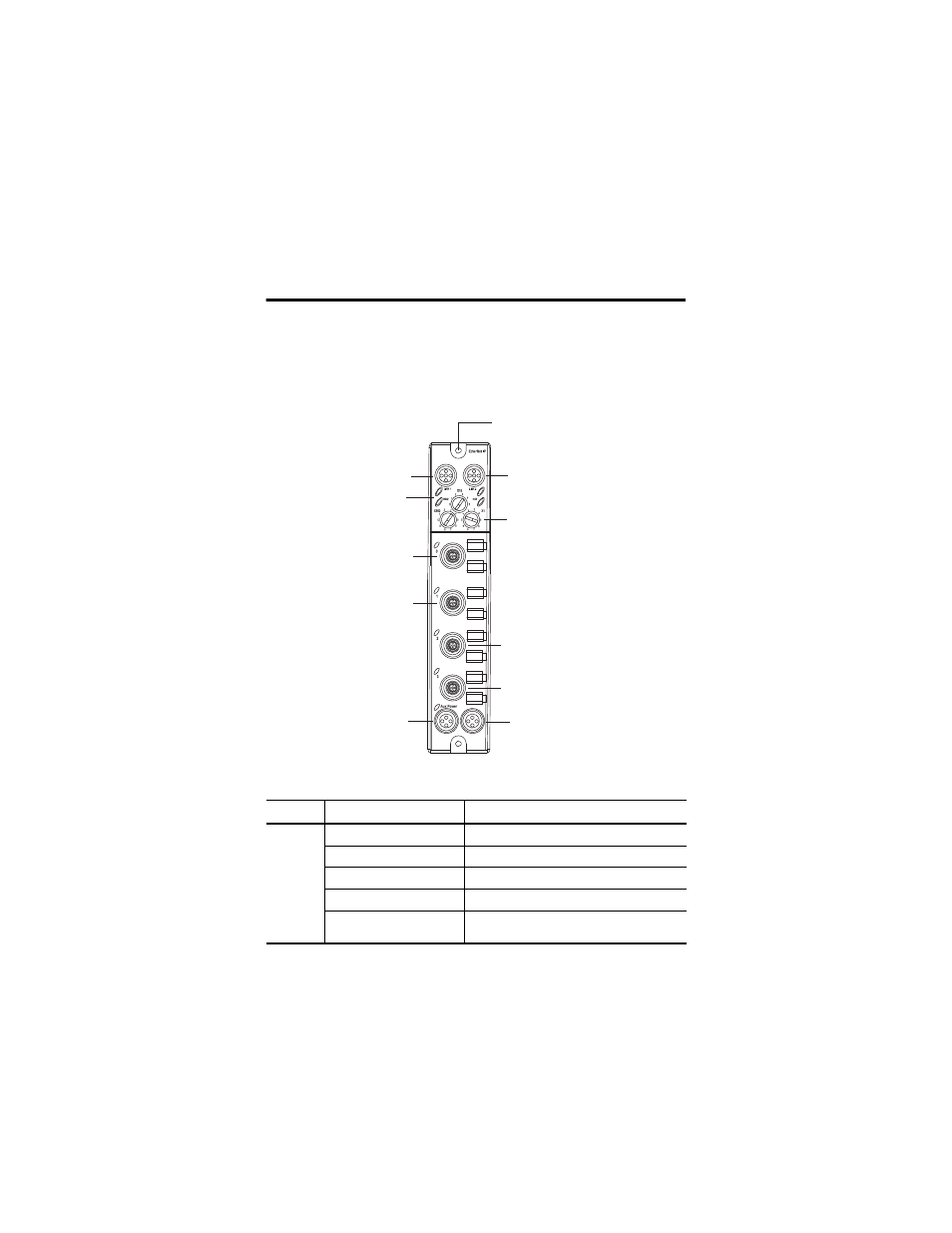

Functional Earth (1)
Ethernet/IP D-Code
M12 Connector
Ethernet/IP D-Code
M12 Connector
Status LEDs
Node Address
Switches
M12 RFID
Transceiver Interface
M12 RFID
Transceiver Interface
(IPD22, IPD22A)
M12 Input
Connector
M12 Output Connector (IPS12, IPD22)
M12 Input Connector (IPD22A)
Auxiliary Power
(M12 4-Pin Male Input)
Auxiliary Power
(M12 4-Pin Female
Pass Through)
