Español-7

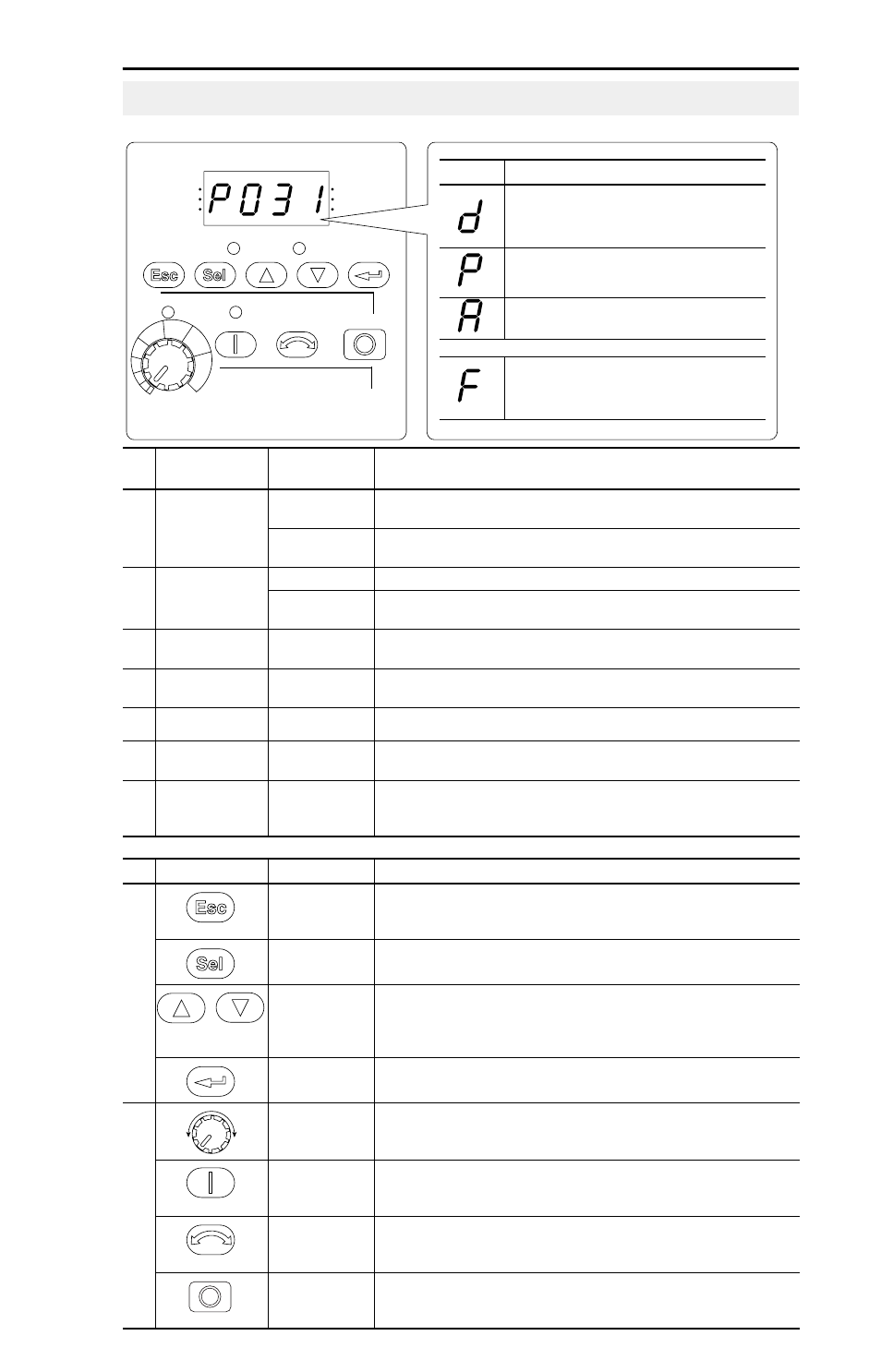

Teclado Integral
No. LED
Estado del
Indicador LED Descripción
➊ Estado de
Marcha/Dirección
Rojo Continuo Indica que el variador está funcionando y comandó la dirección del
motor.
Rojo Intermitente El variador ha indicado el cambio de dirección. Indica la dirección real del
motor mientras reduce la aceleración a cero.
➋ Pantalla
Alfanumérica
Rojo Continuo Indica el número de parámetro, el valor del parámetro o código de fallo.
Rojo Intermitente Un sólo dígito intermitente indica que puede modificarse dicho dígito.
Todos los dígitos intermitentes es indicación de una condición de fallo.
➌ Unidades
Mostradas
Rojo Continuo Indica las unidades del valor del parámetro mostrado en pantalla.
➍ Estado del
Programa
Rojo Continuo Indica que se puede cambiar el valor de parámetro.
➎ Estado de Fallo Rojo Intermitente Indica que el variador tiene un fallo.
➏ Estado del
Potenciómetro
Verde Continuo Indica que el potenciómetro en el Teclado Integral está activo.
➐ Estado de la
Tecla de Arranque
Verde Continuo Indica que la Tecla de Arranque en el Teclado Integral está activa.
La tecla de Retroceso también está activa a menos que se deshabilite
por medio del A095 [Inver Deshab.].
No. Tecla Nombre Descripción
➑ Escapar Retroceder un paso en el menú de programación.
Anular un cambio a un valor de parámetro y salir del Modo de
Programación.
Seleccionar Avanzar un paso en el menú de programación.
Seleccionar un dígito al visualizar el valor del parámetro.
Flecha
Hacia Arriba
Flecha
Hacia Abajo
Permite desplazarse a través de grupos y parámetros.
Aumenta o reduce el valor de un dígito intermitente.
Ingresar Avanzar un paso en el menú de programación.
Guardar un cambio a un valor de parámetro.
➒ Potenciómetro Se utiliza para controlar la velocidad del variador. La condición
predeterminada es activa.
Se controla por medio del parámetro P038.
Arranque Se utiliza para poner en marcha el variador. La condición
predeterminada es activa.
Se controla por medio del parámetro P036.
Retroceso Se utiliza para invertir la dirección del variador. La condición
predeterminada es activa.
Se controla por medio de los parámetros P036 y A095.
Paro Se utiliza para detener el variador o borrar un fallo.
Esta tecla siempre está activa.
Se controla por medio del parámetro P037.
FAULT
VOLTS
AMPS
HERTZ RUN
FWD
REV
PROGRAM
➊
➋
➍
➏
➒
➎
Menú Descripción
Grupo de visualización
(sólo para visualización)
Consiste en las condiciones de funcionamiento
del variador visualizadas con mayor frecuencia.
Grupo de programación básica
Consiste en las funciones programables utilizadas
con mayor frecuencia.
Grupo de programación avanzada
Consiste en el resto de las funciones programables.
Designador de fallos
Consiste en la lista de códigos para condiciones
de fallo específicas. Aparece únicamente ante la
presencia de un fallo.
➌
➑
➐
