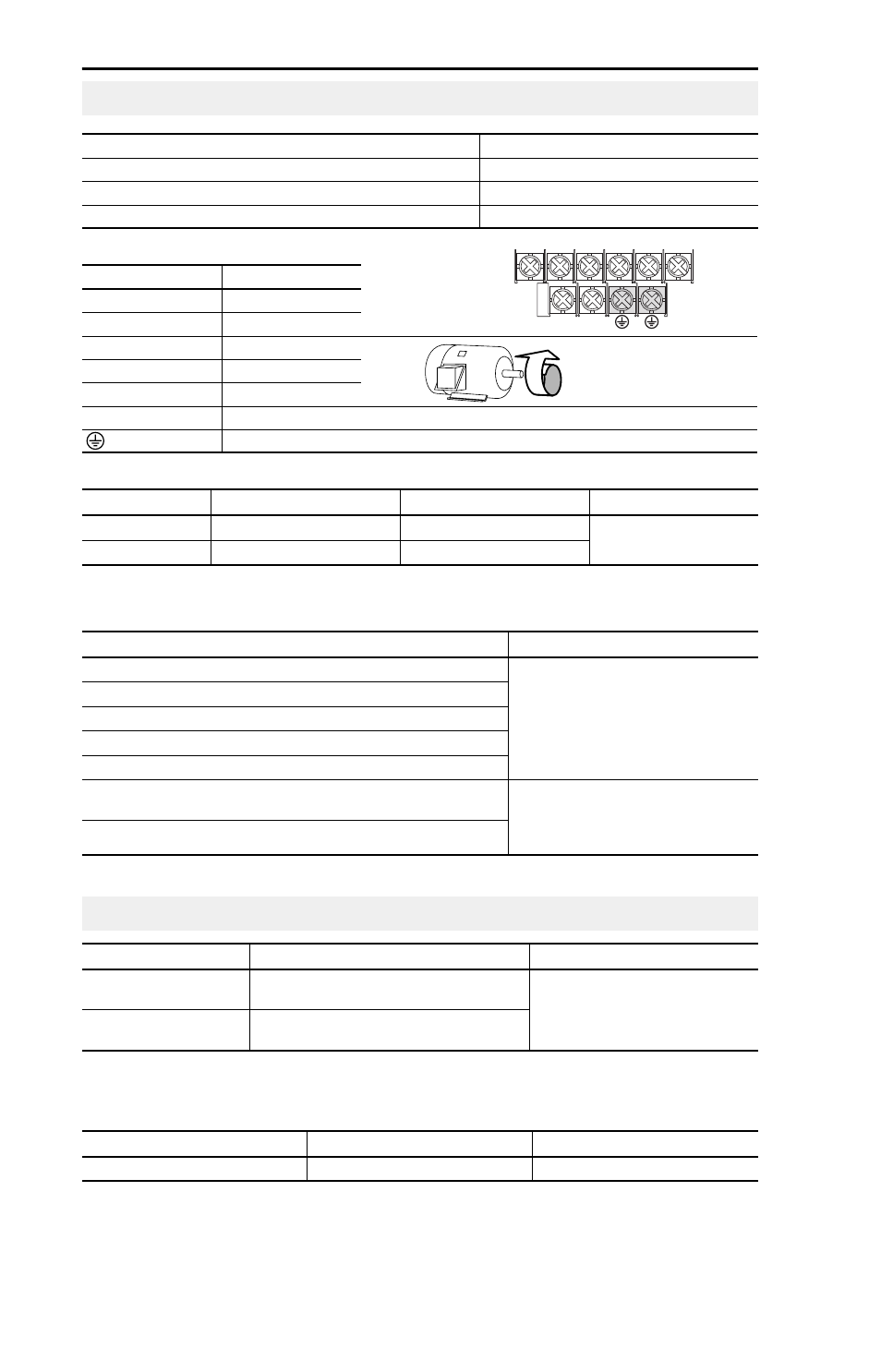

Morsettiera (la figura riporta il telaio A)
Specifiche della morsettiera di alimentazione
Condizioni alimentazione in ingresso
Specifiche della morsettiera I/O
Consultare il Manuale dell’utente di PowerFlex 4 per informazioni sulla
lunghezza massima consigliata per i cavi di alimentazione e controllo.
Cablaggio dell’alimentazione
Tipo cavo di alimentazione Filo in rame consigliato
Non schermato da 600 V, 75 °C (167 °F) THHN/THWN Isolato da 15 mil (0,38 mm), per ambienti asciutti
Schermato da 600 V, 75 °C o 90 °C (167 °F o 194 °F) RHH/RHW-2 Belden 29501-29507 o equivalente
Schermato da 600 V, 75 °C o 90 °C (167 °F o 194 °F) RHH/RHW-2 Shawflex 2ACD/3ACD o equivalente
V/T2 T/L3 S/L2 R/L1 U/T1 W/T3
BR+ BR-
Morsetto Descrizione
R/L1, S/L2 Ingresso monofase
R/L1, S/L2, T/L3 Ingresso trifase
U/T1 A U/T1 motore
=
Scambiare due conduttori
del motore per invertire la
direzione di marcia.
V/T2 A V/T2 motore
W/T3 A W/T3 motore
BR+, BR- Connessione resistenza di frenatura dinamica
Terra di sicurezza - PE
Telaio Misura massima fili
(1)
Misura minima fili
(1)
Coppia
A 3,3 mm 2 (12 AWG) 0,8 mm 2 (18 AWG)
1,7-2,2 N-m
(16-19 libbre-pollici)
B 5,3 mm 2 (10 AWG) 1,3 mm 2 (16 AWG)
(1) Le misure massima e minima accettate dalla morsettiera - Obbligatorie.
Condizioni alimentazione in ingresso Soluzione
Impedenza di linea bassa (inferiore all’1% della reattanza di linea) • Installare un reattore di linea(2)
• o trasformatore di isolamento
Trasformatore di alimentazione superiore a 120 kVA
La linea dispone di condensatori di correzione del fattore di potenza
La linea subisce frequenti interruzioni
La linea subisce picchi di rumore intermittenti superiori a 6000 V (fulmini)
La tensione da fase a massa supera il 125% della tensione regolare da linea a
tensione
• Togliere il ponticello MOV a terra.
• Oppure installare il trasformatore di
isolamento con messa a terra del
secondario, se necessario.
Sistema di distribuzione senza potenziale di terra
(2) Consultare l’Appendice B del Manuale dell’utente di PowerFlex 40 per informazioni su come ordinare gli accessori.
Consigli sul cablaggio I/O
(3)
Tipo di filo Descrizione Isolamento minimo nominale
Belden 8760/9460
(o equivalente)
0,8 mm
2
(18AWG), doppino intrecciato,
schermato al 100% con drenaggio.
300 V
60 °C
(140 °F)
Belden 8770
(o equivalente)
0,8 mm 2 (18AWG), 3 conduttori,
schermato solo per potenziometro remoto.
(3) Se i fili sono corti e rientrano in una custodia priva di circuiti sensibili, potrebbe non essere necessario usare un filo
schermato, tuttavia sempre consigliato.
Misura massima fili
(4)
Misura minima fili
(4)
Coppia
1,3 mm 2 (16 AWG) 0,13 mm 2 (26 AWG) 0,5-0,8 N-m (4,4-7 libbre-pollici)
(4) Le misure massima e minima accettate dalla morsettiera - Obbligatorie.
