• Instale el variador en posición hacia arriba sobre una superficie vertical y a nivel.
• Evite el polvo o las partículas metálicas para proteger el ventilador de enfriamiento.
• No lo exponga a una atmósfera corrosiva.
• Proteja la unidad contra la humedad y la luz solar directa.

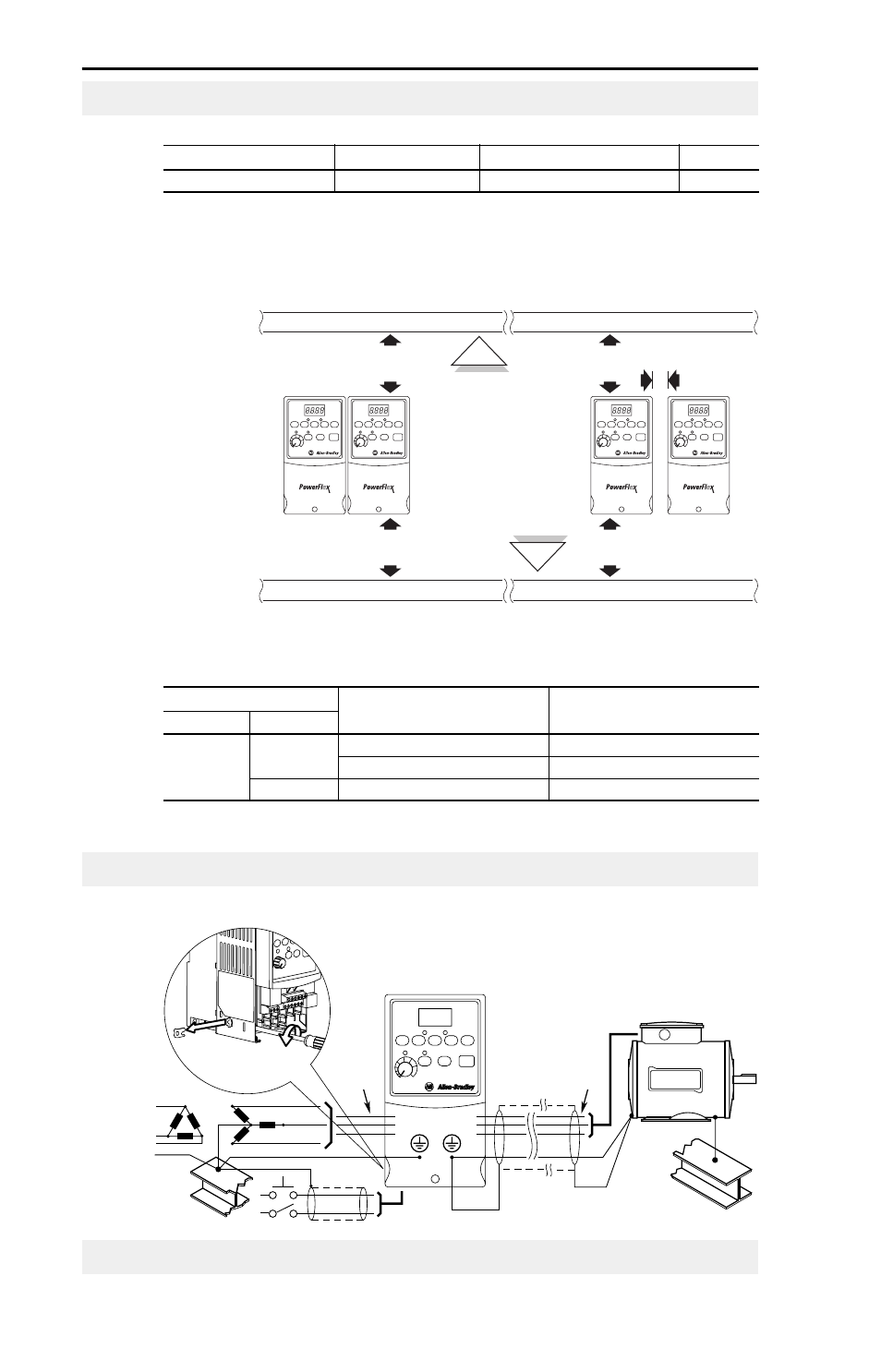

Distancias Libres Mínimas de Montaje
Temperaturas Ambiente de Operación
Consulte el Manual del Usuario del PowerFlex 4 para obtener detalles respecto a
cómo cumplir con las directivas sobre bajo voltaje (LV) y sobre compatibilidad
electromagnética (EMC).
Consideraciones de Montaje
Grosor Mínimo del Panel Tamaño del Tornillo Par del Tornillo Riel DIN
1.9 mm (0.0747 pulg.) M4 (#8-32) 1.56 -1.96 N-m (14-17 lbs-pulg.) 35 mm
Temperatura Ambiente Capacidad Nominal
del Envolvente
Distancias Libres Mínimas
de Montaje
Mínimo Máximo
-10°C (14°F)
40°C (104°F)
IP 20/Tipo Abierto Use la Opción de Montaje A
IP 30/NEMA 1/UL Tipo 1 (1)
(1) La capacidad nominal requiere la instalación del conjunto opcional PowerFlex 4 IP 30/NEMA 1/UL
Tipo 1.
Use la Opción de Montaje B
50°C (122°F) IP 20/Tipo Abierto Use la Opción de Montaje B
25 mm
(1.0 pulg.)
120 mm
(4.7 pulg.)
120 mm
(4.7 pulg.)
120 mm
(4.7 pulg.)
120 mm
(4.7 pulg.)
Opción de montaje A
No se requiere espacio libre entre variadores.
Opción de montaje B
La página 12 contiene información
sobre las dimensiones de montaje.
El objeto más cercano
que puede obstruir el
flujo de aire a través
del disipador térmico
y el chasis
Requisitos Generales de Conexión a Tierra
U/T1
V/T2
W/T3
R/L1
S/L2
T/L3
SHLD
Importante: es necesario retirar el MOV al conector en
puente a tierra si el variador está instalado en un sistema de
distribución con conexión resistiva a tierra o en un sistema
de distribución sin conexión a tierra.
Apriete el tornillo después de retirar la conexión en puente.
Ubicación de
los conectores
en puente
Cumplimiento de Normativas CE
