Instrucciones de afilado de garfios
(continuación)
4.
No haga una punta de aguja.
Con el fin de no hacer una punta de aguja (vea la Figura 21), lime
ambas pendientes laterales para obtener bordes rectos. La cresta
superior del garfio (vea la Figura 20) debe ser perfectamente
recta desde la punta hacia atrás al menos 1 pulgada (25,4 mm)
y no debe alterarse. Las muescas, indentaciones o arañazos
profundos a lo largo de la cresta superior requieren el reemplazo
del garfio. La punta final debe estar siempre en la cresta superior
del garfio.
5.
Mantenga la forma adecuada de la cara inferior del garfio.
La cara inferior del garfio debe ser perfectamente recta (plana)
hasta 1/4 de pulgada (6,35 mm) de la punta y luego estar
redondeada ligeramente hacia la cresta superior del garfio en un
radio de 1/4 de pulgada (6,35 mm) (vea la Figura 19). A una
distancia de 1/16 de pulgada (1,59 mm) hacia atrás desde la
punta, la anchura debe ser de 3/32 de pulgada (2,38 mm) como
mínimo, medida en la cara inferior del garfio (vea la Figura 22).
El resto de la cara inferior debe mantenerse perfectamente recto
(vea la Figura 20).
6.
Reemplace los garfios cuando sea necesario.
Los trepadores para postes no deben utilizarse después de que
la cara inferior de los garfios esté desgastada o limada hasta
1-7/16 de pulgada (37 mm) de longitud. Los trepadores para
árboles no deben utilizarse después de que la cara inferior de los
garfios esté desgastada o limada hasta 2-1/4 de pulgada
(57 mm) de longitud. Cuando el grosor de la corteza mida más
de 2-1/2 pulgadas (64 mm), asegúrese de que el garfio tenga la
longitud adecuada para penetrar apropiadamente en la madera
que está debajo de la corteza.
Cuando los garfios de trepador midan menos que los límites que
anteceden, deben reemplazarse con un par nuevo. Para su
protección, Klein recomienda que los trepadores sean
reemplazados cuando el garfio original y dos garfios de repuesto
se hayan utilizado en los trepadores.
7.
Compruebe el resultado final después de afilar el garfio.
Utilice el calibre KG-1 cuando inspeccione el garfio. Reemplace
el garfio si no pasa las pruebas con el calibre.

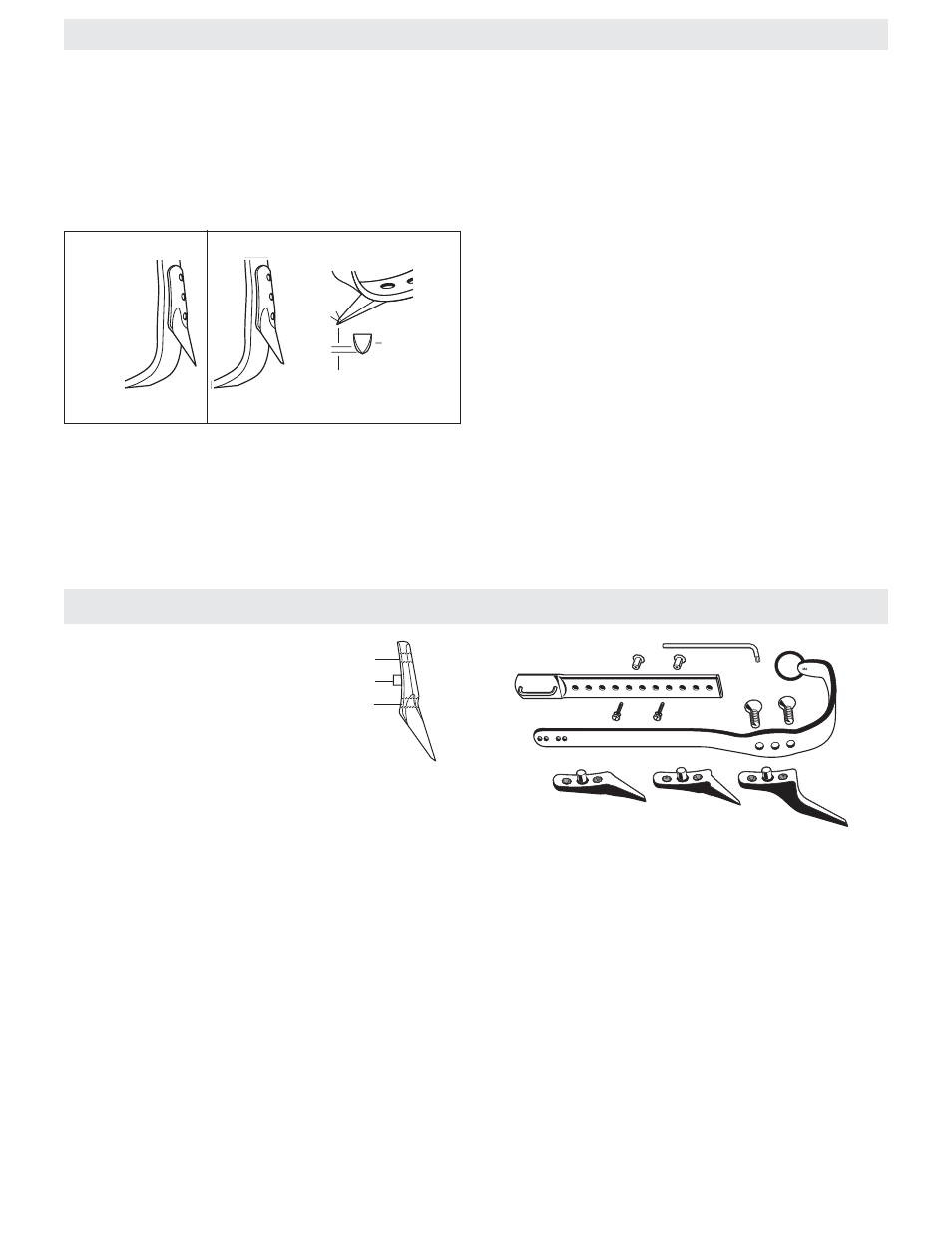

Incorrecto
Bordes de corte afilados
Figura 21
Correcto
Vista de una
sección
transversal
de la punta
3/32" 1/16"
7
Figura 22
Montaje del garfio e instrucciones de pedido
Montaje del garfio
1.
Sujete el garfio con el pasador
posicionador (B) en el agujero central de
la pieza de hierro para la pierna.
2.
Enrosque el tornillo más largo (C) en el
agujero inferior (más próximo a la punta
del garfio). No asiente el tornillo.
3.
Enrosque el tornillo más corto (A) a través de la porción plana
del garfio.
4.
Alterne el apriete de los dos tornillos hasta que estén
asentados. No sobrepase 24 pies-libra de par de torsión en el
tornillo.
Pedido de garfios. Los garfios se suministran en pares con
tornillos TORX
® y una llave de tuerca. Los garfios No. 72, los
garfios No. 86 y los garfios No. 07 son intercambiables y sirven
para todos los trepadores con garfios intercambiables de Klein.
No de cat. Descripción
72 Par de garfios de 1-1/2 pulgadas (38 mm).
Para trepadores para postes solamente.
86 Par de garfios de 1-9/16 de pulgada (40 mm).
Para trepadores para postes solamente.
07 Par de garfios de 2-3/4 de pulgada (70 mm).
Para trepadores para árboles solamente.
A
B
C
86 07 72
