Austauschanleitung
für CANON iR/imageRUNNER-2230/2270/2830/2870/3530/3570/4570
Trommeleinheit-Kit
Inhalt des Austauschkits
(1) OPC-Trommel
(1) Trommelwischer
(1) Reinigungstuch Ladewalze
(1) Austauschanleitung
(1) Etikett mit der Kopienzahl
Empfohlene Werkzeuge und Materialien
•
Kynar-Pulverbeutel (Katun Art.-Nr. 11707200)
•
Philips Schraubendreher (Katun Art.-Nr. 11009066)
•
Servicestaubsauger für Büromaschinen (Katun Art.-Nr. 11737730)
•
Flusenfreie Tücher (Katun Art.-Nr. 11707338)
(Hinweis: Alle empfohlenen Werkzeuge und Materialien sind bei Katun erhältlich.)
Ausbau
Hinweis: Die Anweisungen sind genau zu befolgen. Die Qualität und Leistung des iR/imageRUNNER-
2230/2270/2830/2870/3570/4570 hängt vom sorgfältigen Austausch und vom Zustand der gebrauchten DUC, die grunderneuert
wird, ab.

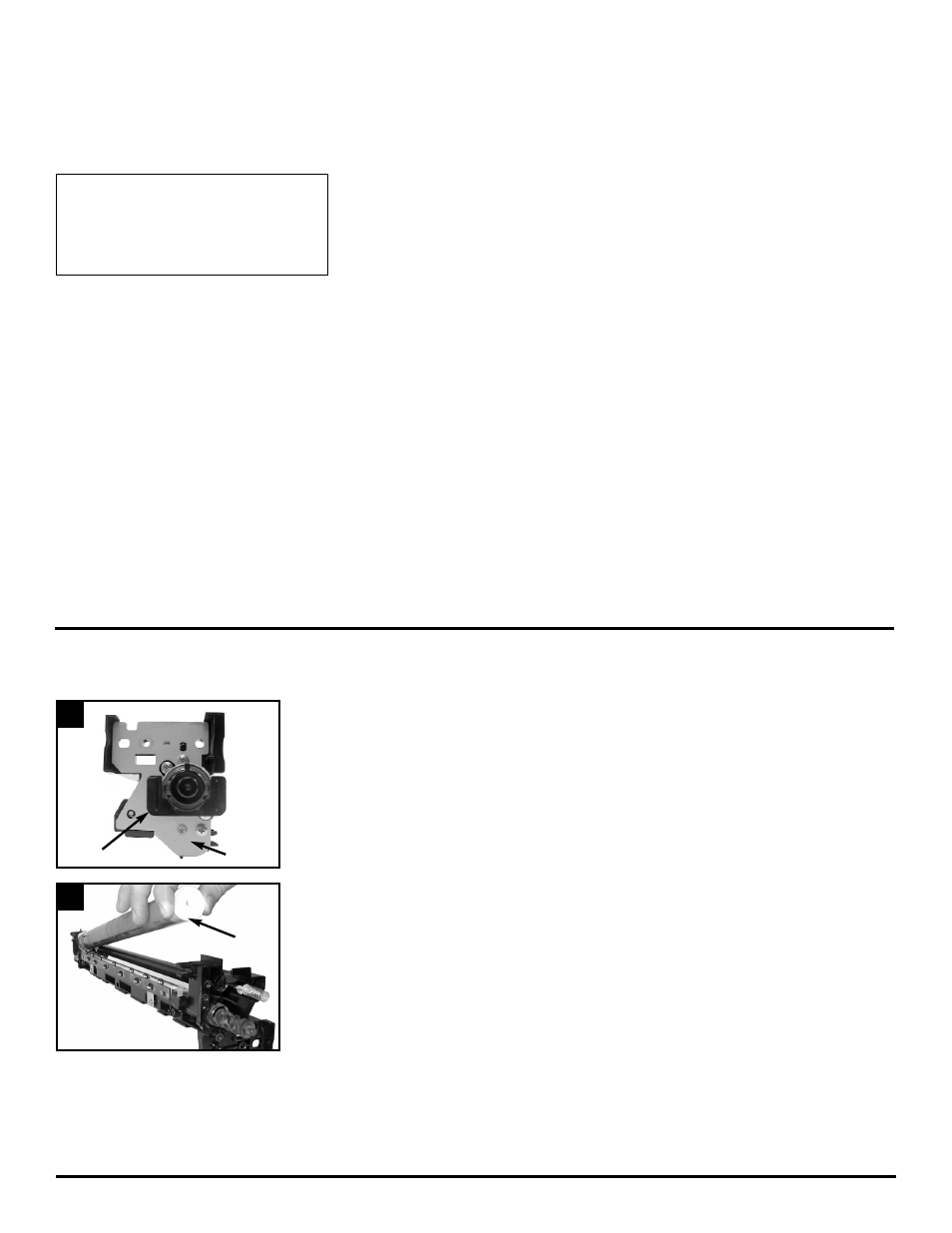

1
Entfernen Sie den gefederten Verschluss der Tonerschnecke (A) (zwei Schrauben) und die
Front-Metallhalteplatte (B) (zwei Schrauben).
Nehmen Sie die OPC-Trommel (C) aus der Trommeleinheit.
2
A
A
B
B
C
C
(A) Verschluss der Tonerschnecke
(B) Front-Metallhalteplatte
(C) OPC-Trommel
(D) Primäre Ladewalze
(E) Trommelwischer
