Katun Canon iR/imageRUNNER 4570 Drum Unit Kit - Manual (Page 12)

3
5

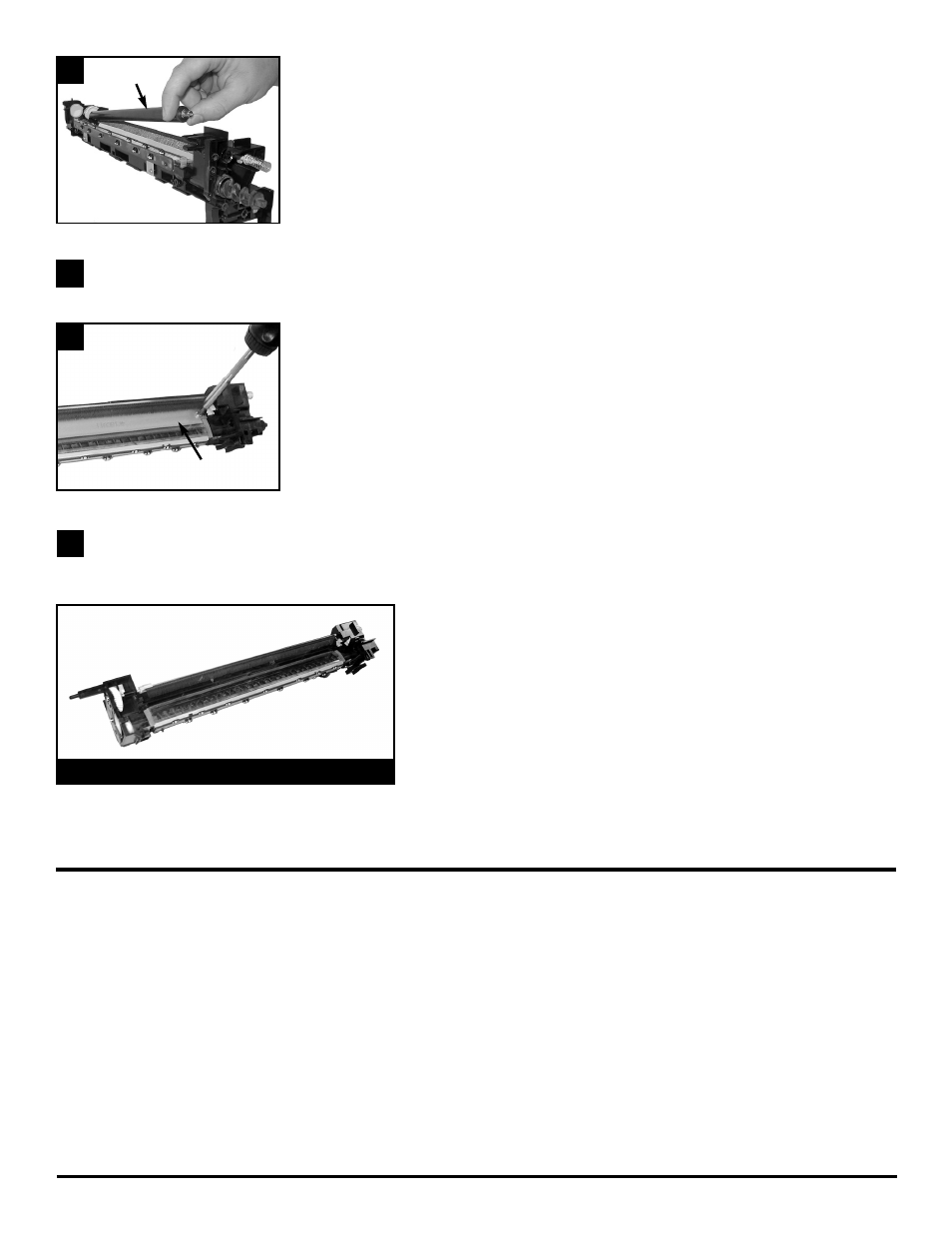

Rimuovere il rullo di carica primario (PCR) (D) dall’unità tamburo.
Pulire il rullo di carica primario con l’apposito panno per la pulizia, o utilizzare acqua deionizzata e un panno bianco Chicopee
Chix. NOTA: Se il PCR non è perfettamente pulito, le copie potrebbero presentare delle bande chiare.
Rimuovere la lama pulizia tamburo usata (E) svitando le due viti che la fissano alla struttura
della cartuccia. Smaltire la lama pulizia tamburo usata.
Aspirare il residuo del toner da tutto il gruppo coclea dell’unità di pulizia, senza danneggiare la lama di recupero del toner
Mylar. NOTA: Se la lama di recupero del toner Mylar è danneggiata, il toner può lasciare gocce/macchie nere sulle copie.
Rigenerazione
1. Installare la nuova lama pulizia tamburo (E) in dotazione con il kit di rigenerazione Katun.
NOTA: NON TOCCARE LA SUPERFICIE IN URETANO DELLA LAMA DURANTE LE OPERAZIONI.
IMPORTANTE: Applicare un po’ di polvere Kynar sul margine della nuova lama pulizia tamburo. Fissare la lama con le due
viti rimosse nella fase 5.
2. Reinstallare il rullo di carica primario ben pulito (D).
3. Installare il nuovo tamburo OPC (C), fissandolo con la piastra metallica anteriore di supporto (B) e lo sblocco coclea del toner a
molla (A) (le quattro viti rimosse nella fase 1). Ruotare manualmente il tamburo verso il basso (la normale direzione di rotazione),
compiendo almeno un giro completo, per distribuire bene la polvere Kynar ed evitare che la lama si ribalti.
NOTA: Se il Kynar è visibile sul rullo primario di caricamento, ruotare e asciugare per una migliore qualità delle copie.
D D
E E
4
6
Completare lo smontaggio dell’unità tamburo.
