Instrucciones de reconstrucción
del kit de unidad de tambor para CANON iR/imageRUNNER-
2230/2270/2830/2870/3530/3570/4570
Contenido del kit de reconstrucción
(1) Tambor OPC
(1) Lámina de limpieza del tambor
(1) Paño de limpieza de rodillo de carga
(1) Instrucciones de reconstrucción
(1) Etiqueta de recuento de copias
Herramientas y materiales recomendados
• Bolsa espolvoreo de Kynar (Ref. Katun 11707200)
• Destornillador Phillips (Ref. Katun 11009066)
• Aspiradora de servicio para equipos de oficina (Ref. Katun 11737730)
• Paños sin pelusa (Ref. Katun 11707338)
(NOTA: Todos los materiales y herramientas recomendados están disponibles en Katun.)
Desarmado
NOTA: Siga estas instrucciones cuidadosamente. La calidad y el rendimiento de la iR/imageRUNNER-2230/2270/2830/2870/
3570/4570 dependerán de su mano de obra así como de la condición de la unidad de tambor/cartucho usada que se
reconstruye.

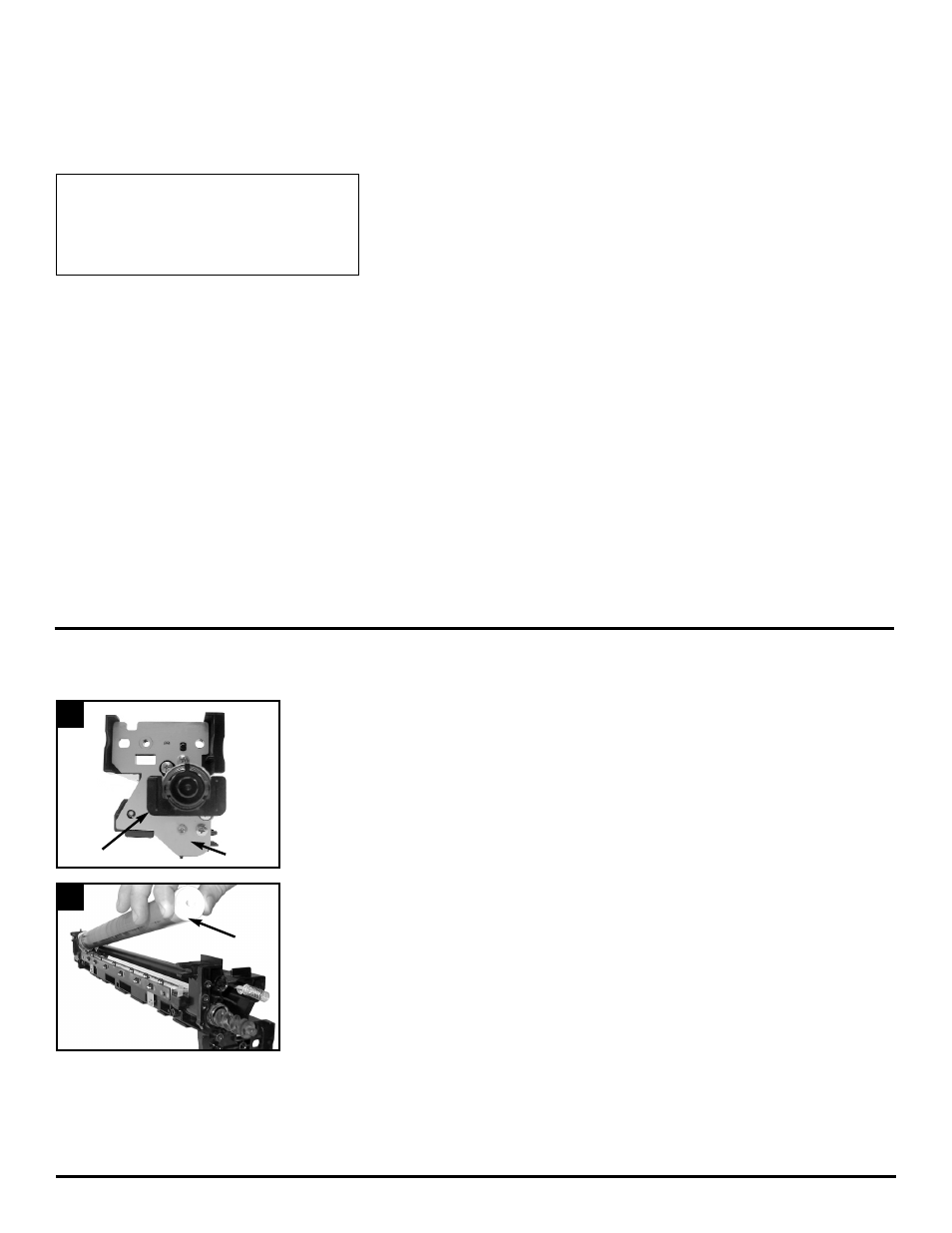

1
Retire el obturador cargado a resorte del sinfín de toner (A) (dos tornillos) y la placa
retenedora metálica delantera (B) (dos tornillos).
Retire el tambor OPC (C) de la unidad de tambor.
2
A A B B
C C
(A) Obturador de sinfín de toner
(B) Placa retenedora metálica delantera
(C) Tambor OPC
(D) Rodillo de carga principal
(E) Lámina de limpieza del tambor
