Instruções de reconstrução
para kit de fotorreceptor CANON iR/imageRUNNER-
2230/2270/2830/2870/3530/3570/4570
Conteúdo do kit de reconstrução
(1) Fotorreceptor OPC
(1) Lâmina de limpeza do fotorreceptor
(1) Pano para limpeza do rolo de carga
(1) Instruções para reconstrução
(1) Etiquetas de contagem de cópias
Ferramentas & Materiais recomendados
•
Bolsa de pó Kynar (Referência Katun 11707200)
•
Chave de fenda Phillips (Referência Katun 11009066)
•
Aspirador de pó para equipamentos de escritório (Referência Katun 11737730)
•
Panos sem fiapos (Referência Katun 11707338)
(Observação: todas as ferramentas e materiais estão disponíveis através do web site da Katun.)
Desmontagem
NOTA: Siga estas instruções cuidadosamente. A qualidade e o desempenho do iR/imageRUNNER-2230/2270/2830/2870/3570/4570
dependerá da mão-de-obra aplicada e também das condições do DUC que está sendo remanufaturado.
1

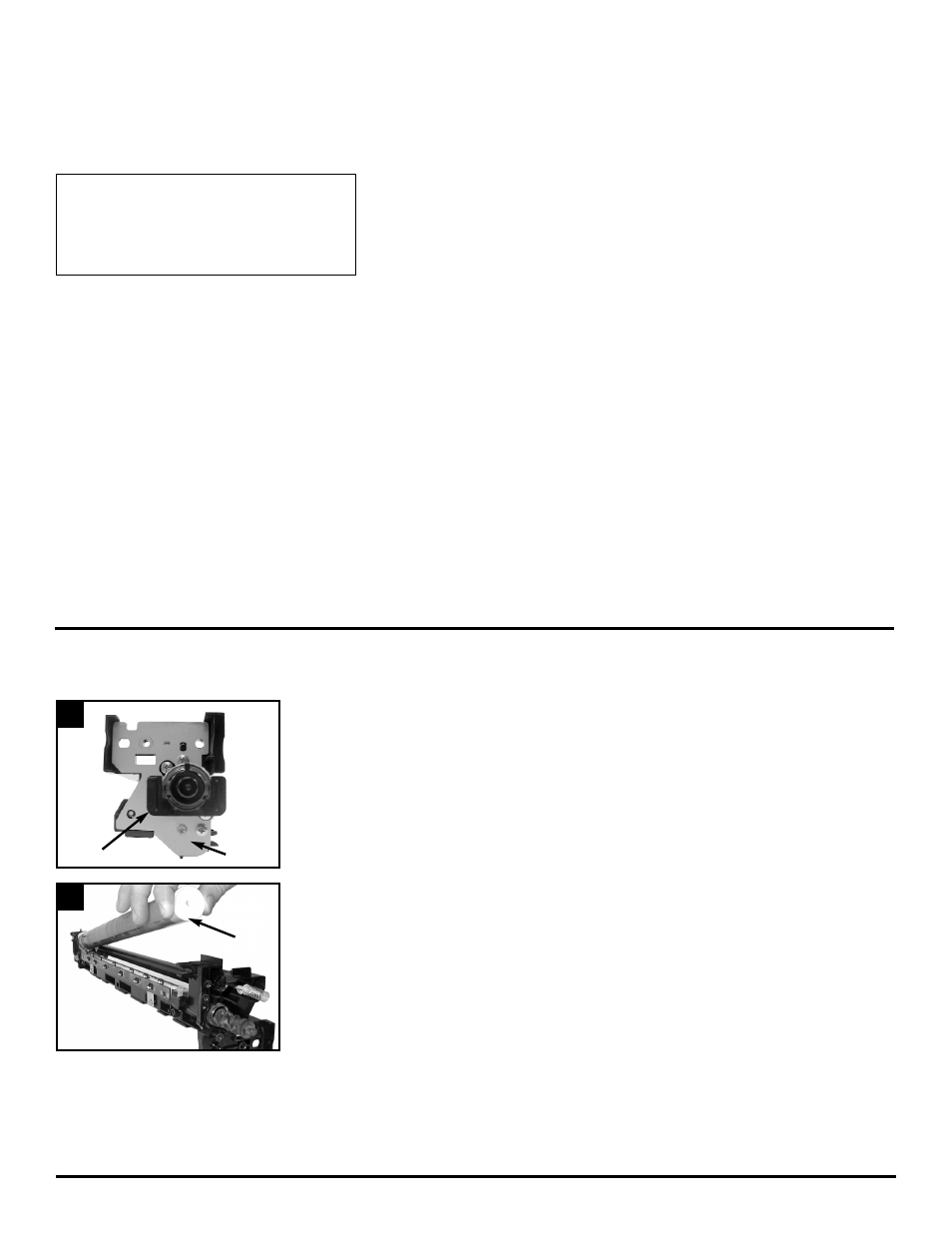

Retire o obturador com ação de mola (A) (dois parafusos) e a placa retentora metálica frontal
(B) (dois parafusos).
Retire o fotorreceptor OPC (C ) da unidade fotorreceptora.
2
A
A
B
B
C
C
(A) Obturador do alimentador de toner
(B) Placa retentora metálica frontal
(C) Fotorreceptor OPC
(D) Rolo de Carga Primário
(E) Lâmina de limpeza do fotorreceptor
