3
5

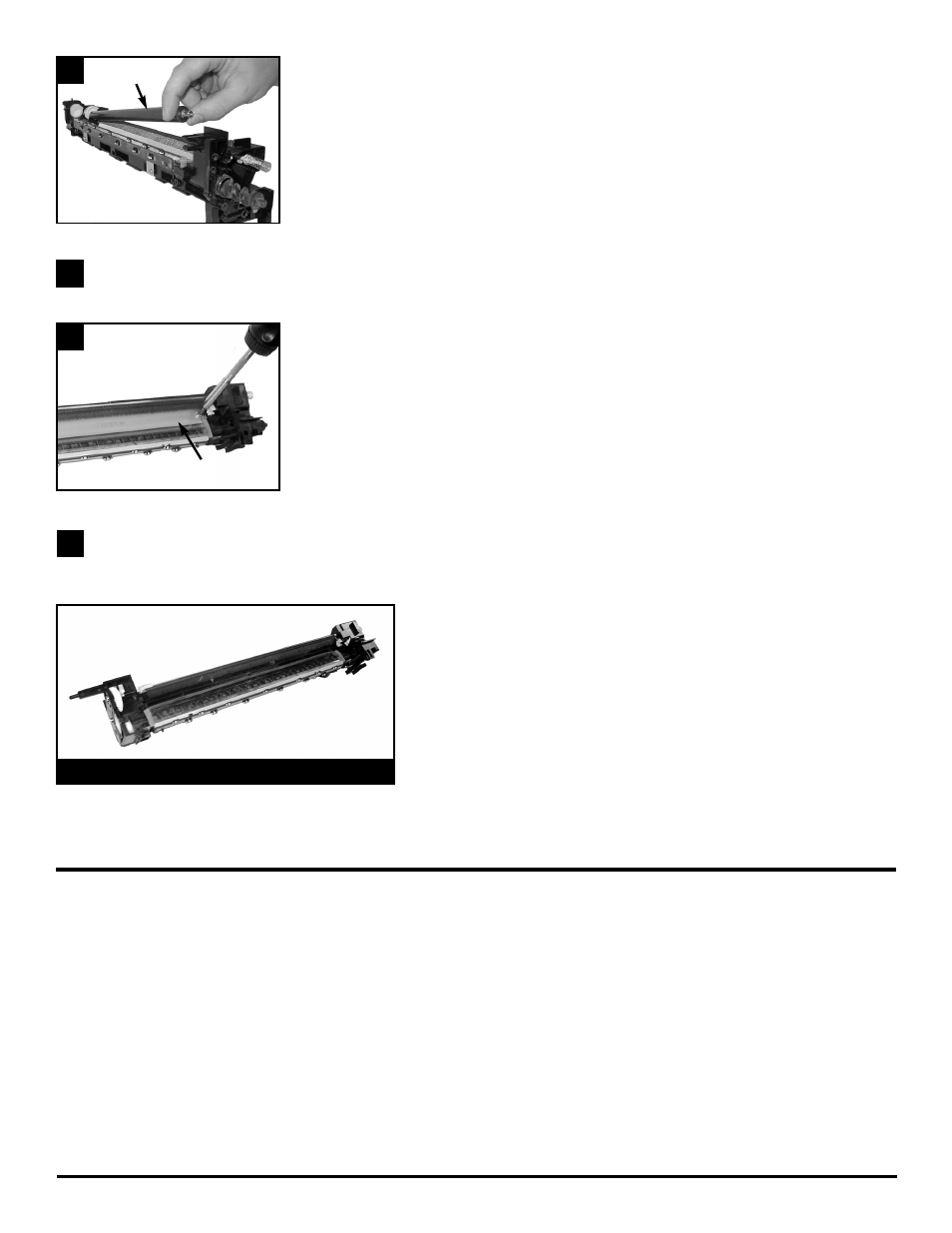

Retire el rodillo de carga principal (PCR) (D) de la unidad de tambor.
Limpie el rodillo de carga principal con el paño para limpieza de rodillo de carga, o con agua desionizada limpia y un paño
Chicopee Chix blanco. NOTA: Una limpieza insuficiente del PCR puede causar ligeras marcas en las copias.
Retire la lámina de limpieza de tambor usada (E) sacando los dos tornillos que la fijan al
chasis del cartucho. Deseche la lámina de limpieza de tambor usada.
Retire con aspiradora el toner usado de todo el sistema de sinfín de la unidad de limpieza cuidadosamente para no dañar la
lámina de recuperación de toner de Mylar. NOTA: Una lámina de recuperación de toner de Mylar dañada causará
gotas/manchas negras aleatorias en las copias.
Reconstrucción
1. Instale la lámina de limpieza de tambor nueva (E) provista con el kit de reconstrucción Katun.
NOTA: NO TOQUE LA SUPERFICIE DE URETANO DE LA LÁMINA AL MANIPULARLA.
Importante: Aplique una ligera capa de polvo Kynar nuevo al extremo de la lámina de limpieza del tambor nueva. Asegure
la lámina con los dos tornillos que se retiraron en el paso 5.
2. Vuelva a instalar el rodillo de carga principal limpio (D).
3. Instale el tambor OPC nuevo (C), asegurándolo con la placa retenedora metálica delantera (B) y el obturador cargado a resorte del
sinfín de toner (A) (los cuatro tornillos que se retiraron en el paso 1). Gire el tambor a mano hacia abajo (sentido de giro normal)
por lo menos una vuelta completa para distribuir adecuadamente el polvo de Kynar y reducir la posibilidad de que la lámina se
gire.
NOTA: Si se observa Kynar en el rodillo carga principal, hacerlo girar y retirarlo con un paño para evitar problemas con la calidad
de las copias.
D D
E E
4
6
Unidad de tambor completa desarmada.
