3
5

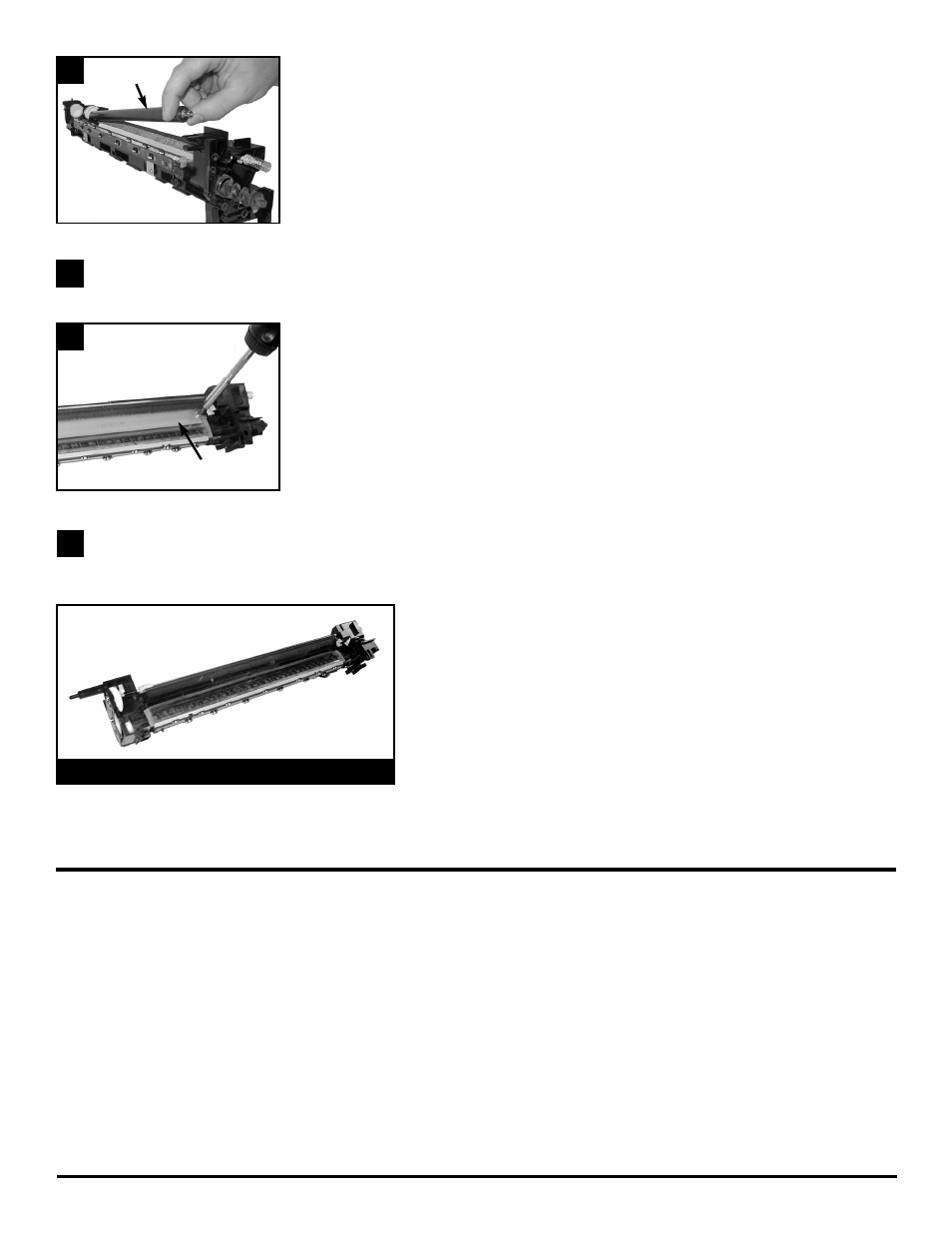

Retirez le rouleau principal de charge (PCR) (D) de l’unité de tambour.
Nettoyez le rouleau principal de charge avec un chiffon de nettoyage de rouleau de charge ou avec de l’eau désionisée et un
chiffon blanc Chicopee Chix. REMARQUE : Un nettoyage insuffisant du PCR peut provoquer des traînées claires sur les
copies.
Retirez la raclette de nettoyage du rouleau usagé (E) en démontant les deux vis qui la
maintiennent sur le cadre de la cartouche. Mettez au rebut la raclette usagée de nettoyage du
tambour.
Avec un aspirateur, nettoyez le toner en excès sur tout le système de vis sans fin de l’unité de nettoyage en prenant garde à
ne pas endommager la raclette de récupération de toner en Mylar. REMARQUE : Une raclette endommagée de récupération
de toner en Mylar provoquera l’apparition de points noirs sporadiques sur les copies.
Reconditionnement
1. Installez la nouvelle raclette de nettoyage du tambour (E) qui se trouve dans le kit Katun de reconditionnement.
REMARQUE : NE TOUCHEZ PAS À LA SURFACE DE LA LAME EN URÉTHANE PENDANT SA MANIPULATION.
IMPORTANT : Appliquez une fine couche de poudre Kynar neuve sur le bord de la nouvelle raclette de nettoyage du
tambour. Fixez la raclette avec les deux vis démontées pendant la 5e étape.
2. Réinstallez le rouleau principal de charge nettoyé (D).
3. Installez le nouveau tambour OPC (C), en le fixant avec la plaque métallique avant de maintien (B) et l’obturateur de la vis sans fin
de toner actionné par un ressort (A) (quatre vis démontées au cours de la 1ère étape). Faites tourner manuellement le tambour
vers l’avant (sens de rotation normale) d’au moins un tour complet afin d’assurer la répartition adéquate de la poudre Kynar et de
minimiser un éventuel retournement de la raclette.
REMARQUE : Si du Kynar est visible sur le rouleau principal de charge, faites tourner et essuyez afin d’éliminer tout problème de
qualité des copies.
D D
E E
4
6
Terminez le démontage du tambour.
