3
5

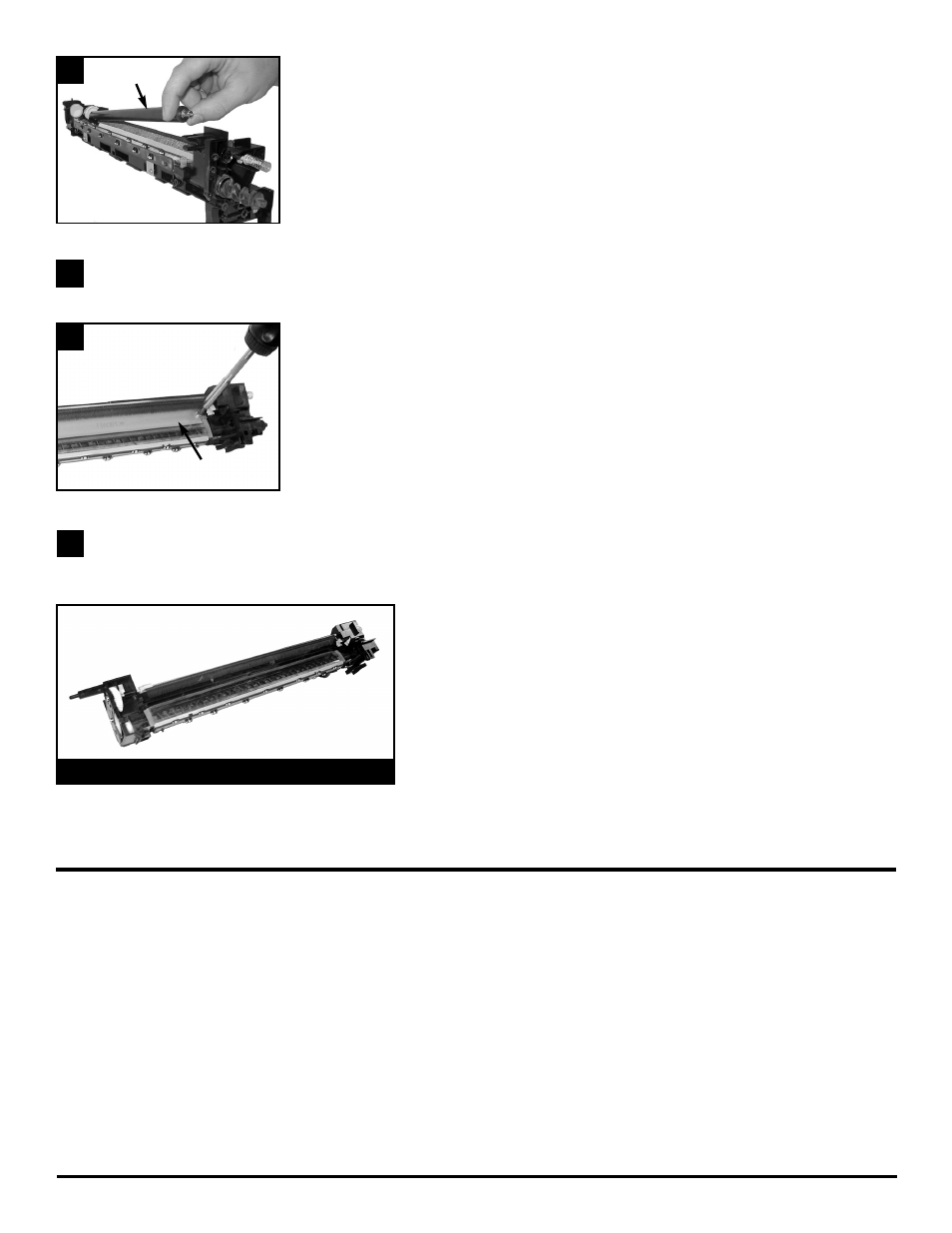

Retire o rolo de carga primário (PCR) (D) da unidade fotorreceptora.
Limpe o rolo de carga primário com o pano apropriado, ou com água destilada limpa e pano de limpeza Chicopee Chix
branco. NOTA: A limpeza insuficiente do PCR pode resultar em riscos ou fundos escuros nas cópias.
Retire a lâmina de limpeza do fotorreceptor (E) removendo dois parafusos que prendem na
armação do cartucho. Descarte a lâmina de limpeza.
Aspire o toner de todo o sistema de limpeza do alimentador de toner, tendo o cuidado para não danificar o Mylar da lâmina
de recuperação. NOTA: Se o Mylar da lâmina de recuperação de toner estiver danificado, podem cair resíduos de toner ou
aparecer pontos escuros cópias.
Reconstrução
1. Instale a nova lâmina de limpeza do fotorreceptor (E) fornecida no Kit de reconstrução Katun.
NOTA: NÃO TOQUE NA SUPERFÍCIE DA LÂMINA DE URETANO AO MANUSEAR.
Importante: Aplique uma camada de pó Kynar na borda da nova lâmina de limpeza do fotorreceptor. Prenda a lâmina com
os dois parafusos retirados na etapa 5.
2. Reinstale o rolo de carga primário limpo (D).
3. Instale o novo fotorreceptor OPC (C), prendendo-o com a placa retentora metálica frontal (B) e o obturador com ação de mola (A)
(quatro parafusos retirados na etapa 1). Gire manualmente o fotorreceptor para baixo (sentido normal de rotação) pelo menos uma
volta completa para distribuir corretamente o pó Kynar e diminuir a possibilidade de dobramento da lâmina no fotorreceptor
(blade flip).
NOTA: Se for possível ver o pó Kynar no rolo de carga primário, gire e seque-o com um pano para eliminar problemas de qualidade
nas cópias.
D D
E E
4
6
Termine de desmontar a unidade fotorreceptora.
