IOG 2328.50 Rev. 1 December 2007
CUT
CORTE
WALL MIN. 1"
WALL MAX. 2"
0.2"
CUT
CORTE
CUT
CORTE
0.2"
CUT
CORTE
CUT
CORTE
WALL MIN. 2"
WALL MAX. 3"
DON`T CUT
NO CORTE
T T
ESPAÑOL ENGLISH
SPOUT INSTALLATION
•
MONTAJE DEL CAÑO
3.1 3.2
NOTE: Make sure the water supply is off before start of in-
stallation.
Bath wall-mount spout (1) is to be mounted on the wall. Be-
fore starting of spout installation (1) you should plan:
➣
point of assembly of spout connection rough (R); outflow
from a spout should be at the height guaranteeing a com-
fortable use of the bath mixer,
➣ the routing of mixed water supply piping to spout (1);
it is recommended to prepare piping with maximum dia-
meter 3/4” with R3/4” male thread connector to con-
nect the spout connection rough (R), and with male
thread R3/4” connector to connect T-connection (14)
– see fig. 4.1,
➣ type of wall: standard wall (VERSION 1 - see fig. 3.1) or
marble wall (VERSION 2 - see fig. 3.2).
Before beginning the installation works decide on the type of
wall that it will be used:
VERSION 1 /see fig. 3.1/: Total wall thickness (T):
MIN. 1”- MAX. 2” /standard wall/.
VERSION 2 /see fig. 3.2/: Total wall thickness (T):
MIN. 2”- MAX. 3” /marble wall/.
Position of spout connection rough
(R) should be determined
in such way that the (T) value would be in the MIN.-MAX.
range applicable for each version.
NB: Antes de empezar el montaje asegúrese que el sumini-
stro de agua esté cerrado.
El caño del grifo del baño (1) está destinada para el montaje
en la pared. Antes de iniciar el montaje del caño (1) tiene
que planificar:
➣
lugar del montaje del conjunto de conexión del caño (R),
la posición del flujo saliente del caño debe garantizar el
uso cómodo del grifo del baño,
➣ el recurrido de la instalación que lleva el agua mezclada al
caño (1); le recomendamos preparar una instalación de
max diámetro 3⁄4” dotada de una pieza de conexión con la
rosca externa R3/4” para unir el conjunto de conexión del
caño (R) y de una pieza de conexión con la rosca externa
R3/4” para acoplar el conjunto que consta del tubo en T
(14) - ver el dis. 4.1.
➣ tipo del muro: la pared standard (VARIANTE 1 - ver el
dis. 3.1) o la pared de mármol (VARIANTE 2 - ver el dis.
3.2)
Antes de proceder a la instalación debe determinar el tipo del
muro:
VARIANTE 1 /ver el dis. 3.1/: Espesor total del muro (T):
MIN. 1” – MAX. 2” /la pared estandard/.
VARIANTE 2 /ver el dis. 3.2/: Espesor total del muro (T):
MIN. 2” – MAX. 3” /la pared de mármol/.
Se debe definir la profundidad de colocación del conjunto de
conexión del caño (R) de tal manera que el valor (T) quepa
en los límites MIN.-MAX. para el variante en cuestión.

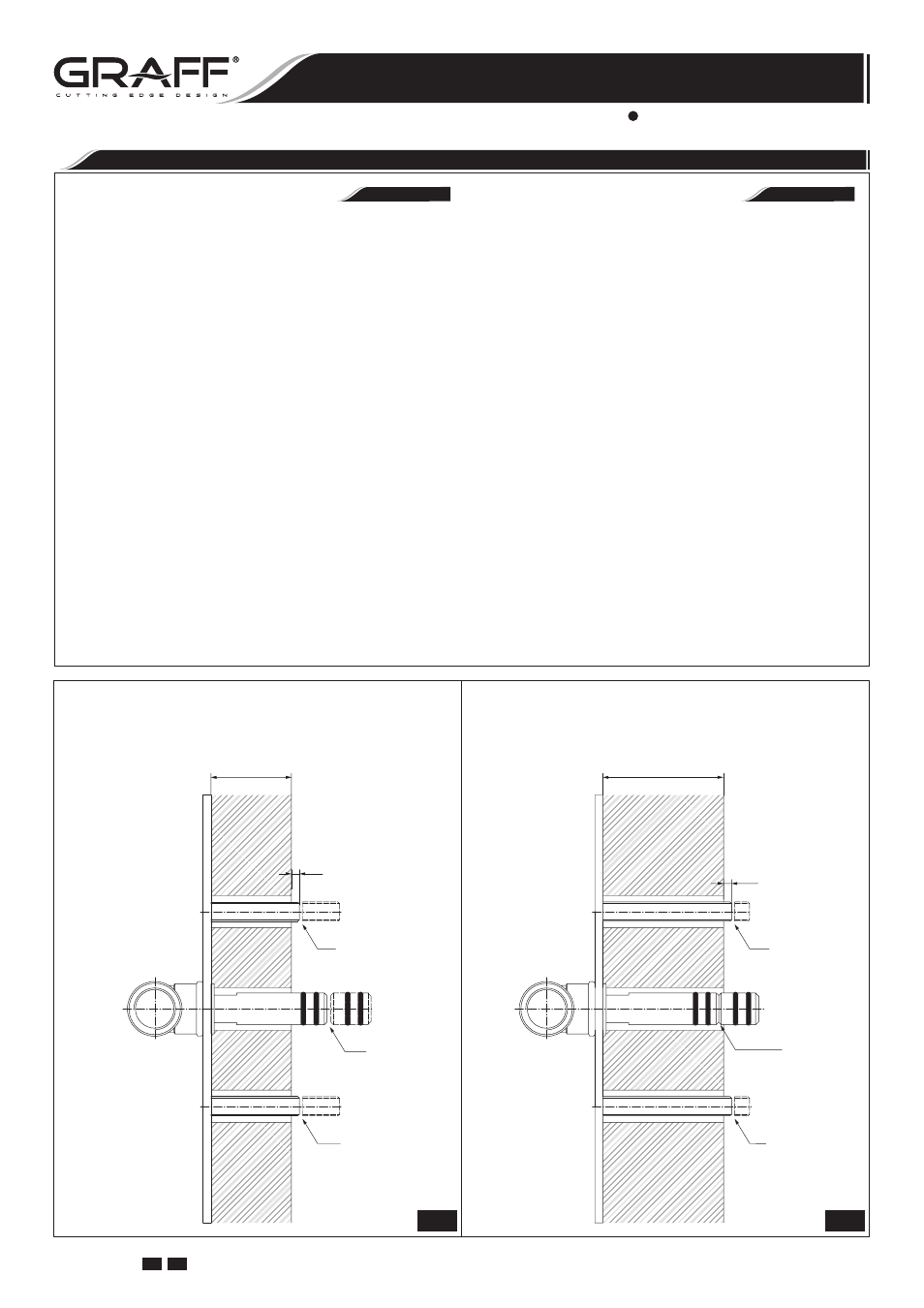

VERSION 1 • VARIANTE 1
Standard Wall: MIN.1”-MAX.2”
Pared Estandard: MIN.1”-MAX.2”
VERSION 2 • VARIANTE 2
Marble Wall: MIN.2”-MAX.3”
Pared Marmol: MIN.2”-MAX.3”
5 GB E
BATH MIXER (with Wall-Mount Spout)
EL GRIFO DEL BAÑO (con Caño Montado en la Pared)
Installation Instructions Instrucciones de instalación
