Graff BATH MIXER (with Wall-Mount Spout) - Manual (Page 4)

IOG 2328.50 Rev. 1 December 2007
LUNA
15 SHOWER HANDSET TELEDUCHA
16 FLAT SEAL EMPAQUETADURA PLANA
17 SHOWER HOSE 59” (1500mm) length MANGUERA DE DUCHA de la longitud 59” (1500mm)
18 SHOWER HANDSET SOCKET ASIENTO DE TELEDUCHA
19 BASE BASE
20 RUBBER PAD ARANDELA DE CAUCHO
21 FLANGED NUT TUERCA CON BRIDA
22 FLAT SEAL EMPAQUETADURA PLANA
23 DIVERTER SWITCH KNOB BOLA DEL DESVIADOR
24 VALVE COVER CUBIERTA DE LA VÁLVULA
25 BASE OF VALVE COVER BASE DE LA CUBIERTA DE LA VÁLVULA
26 NUT (2 PCS.) TUERCA (2 PIEZAS)
27 METAL WASHER ARANDELA DE METAL
28 WASHER ARANDELA
29 WASHER ARANDELA
30 METAL WASHER ARANDELA DE METAL
31 DIVERTER VALVE VÁLVULA DE DESVIADOR
32 HOSE G3/4”-G3/4” 23-5/8” (600mm) length, (3 PCS.) MANGUERA G3/4”-G3/4” longitud 23-5/8” (600mm), (3 PIEZAS)
23
15
16
17
18
19
24
26
25
20
21
26
22
31
32
32
32
27
30
28
29
17
2

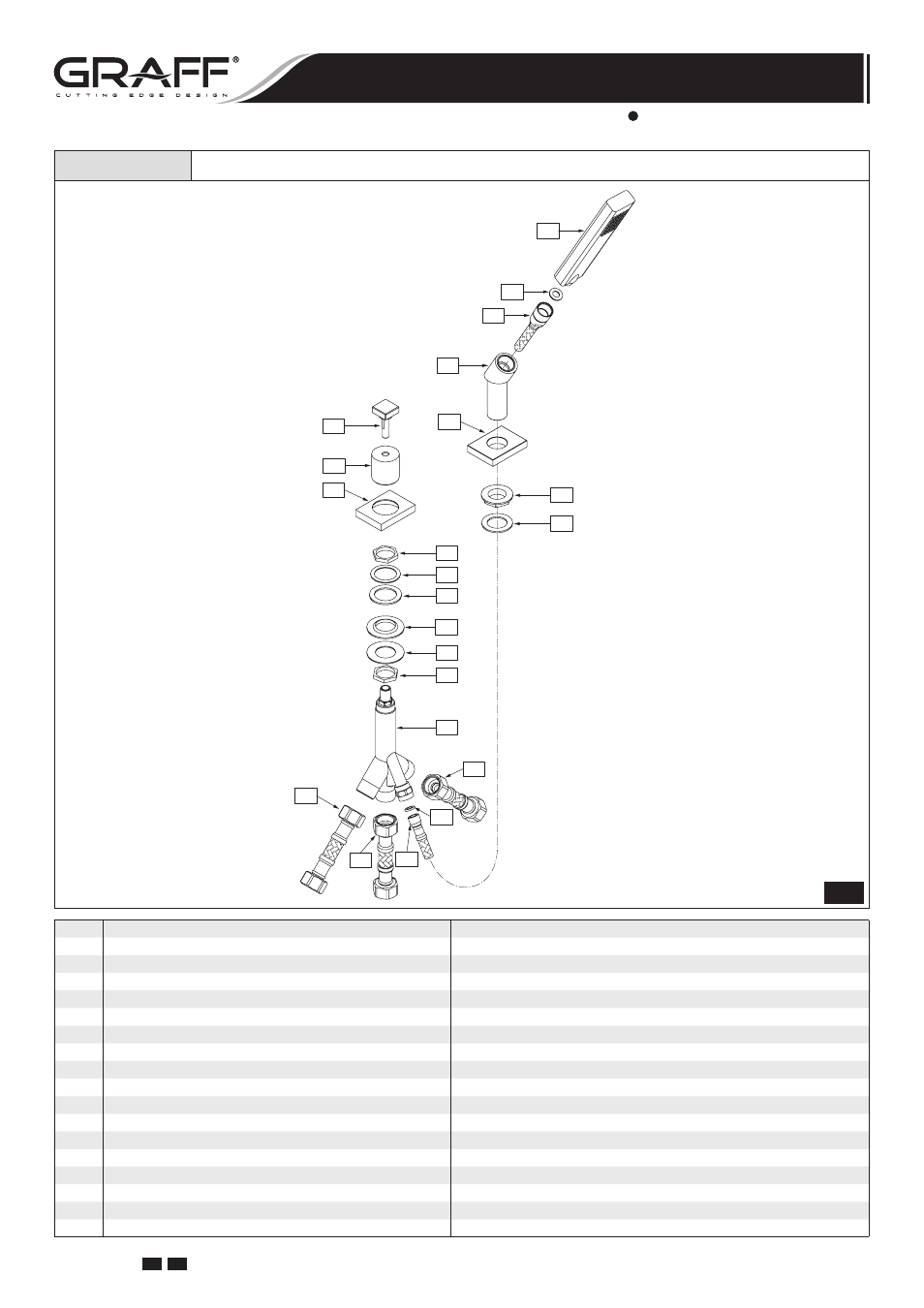

Diverter Valve & Shower Handset • Válvula de Desviador y de la Teleducha
4 GB E
BATH MIXER (with Wall-Mount Spout)
EL GRIFO DEL BAÑO (con Caño Montado en la Pared)
Installation Instructions Instrucciones de instalación
