Procéder à un contrôle complet de la fonction de
sécurité à l'issue de l'installation et après la survenue
d'un défaut. Procédez de la manière suivante :
f
Enclencher la tension de service.
La machine ne doit pas démarrer automatique-
ment.
f
Fermer tous les protecteurs.
f
Testez la force de maintien en ouvrant le protec-
teur. La tension de service +U
B
doit pour cela être
présente au niveau de l'appareil, la tension de
commande U
CM
est coupée. La force de maintien
réglée sur l'appareil à la livraison est d'env. 50 N.
Vous pouvez augmenter ou diminuer cette force
si nécessaire (voir le paragraphe Réglage de la
force de maintien).
f
Refermez le protecteur et activez le dispositif
d'interverrouillage.
f
Testez la force de retenue en essayant d'ouvrir
le protecteur. La force de retenue de 500 N est
atteinte lorsque la tension U
CM
est appliquée.
Réglage de la force de maintien
Un adaptateur de programmation est nécessaire
pour modifier la force de maintien préréglée (code
article 110 013).
Procédez de la manière suivante :
f
Débrancher le câble du connecteur X1.
f
Brancher l'adaptateur de programmation au
connecteur X1.
f
Raccorder le câble de raccordement à l'adaptateur
et enclencher la tension de service (U
B
).
Le CEM se trouve en mode programmation et
parcourt successivement toutes les plages de
réglage (voir le tableau). La procédure se répète
jusqu'à coupure de la tension de service (U
B
).
LED
on
off
Clignotements
(resp. trois fois)
Force de maintien
Clignotement 1x env. 30 N
Clignotement 2x env. 50 N
Clignotement 3x env. 80 N
f
Attendez que la séquence de clignotements indi-
que la force souhaitée et débranchez l'adaptateur
de programmation avant que l'appareil ne passe
sur la séquence suivante.
La force de maintien correspondante est désor-
mais enregistrée et sera disponible lors de la
prochaine mise en service.
Entretien et contrôle
Aucun entretien n'est nécessaire. Pour garantir un
fonctionnement irréprochable et durable, il convient tou-
tefois de vérifier régulièrement les points suivants :
f
Fonction de commutation correcte
f
Bonne fixation des composants
f
Dépôts et usure
f
Serrage des connexions ou des connecteurs
En cas d'endommagement ou d'usure, il est
nécessaire de remplacer entièrement la tête
de lecture avec l'élément d'actionnement.
Le remplacement de composants ou de sous-
ensembles n'est pas autorisé !
Nous déclinons toute responsabilité
f
en cas d’utilisation non conforme
f
en cas de non-respect des consignes de sécu-
rité
f
si le montage et le raccordement électrique sont
effectués par du personnel non habilité
f
si les contrôles fonctionnels ne sont pas effec-
tués.
-4 -2 -3 -1 1 3 2 4 0
1
2
3
4
Déport des axes m [mm]
Distance s [mm]
ARRET
MARCHE
Hysteresis
Distance de
connexion
MARCHE
ARRET
Hysteresis
Distance s S
a0
Etat initial
Distance de
déconnexion
ARRET
Actionneur
Tête de lecture
s
m
MARCHE
En cas de défaillance
d'un composant interne,
de franchissement de la
distance de déconnexion
sûre de s
ar
= 20 mm,
les sorties de sécurité
sont déconnectées
de manière sûre.
Zone de détection type
Avec analyseur CES-AZ-...B

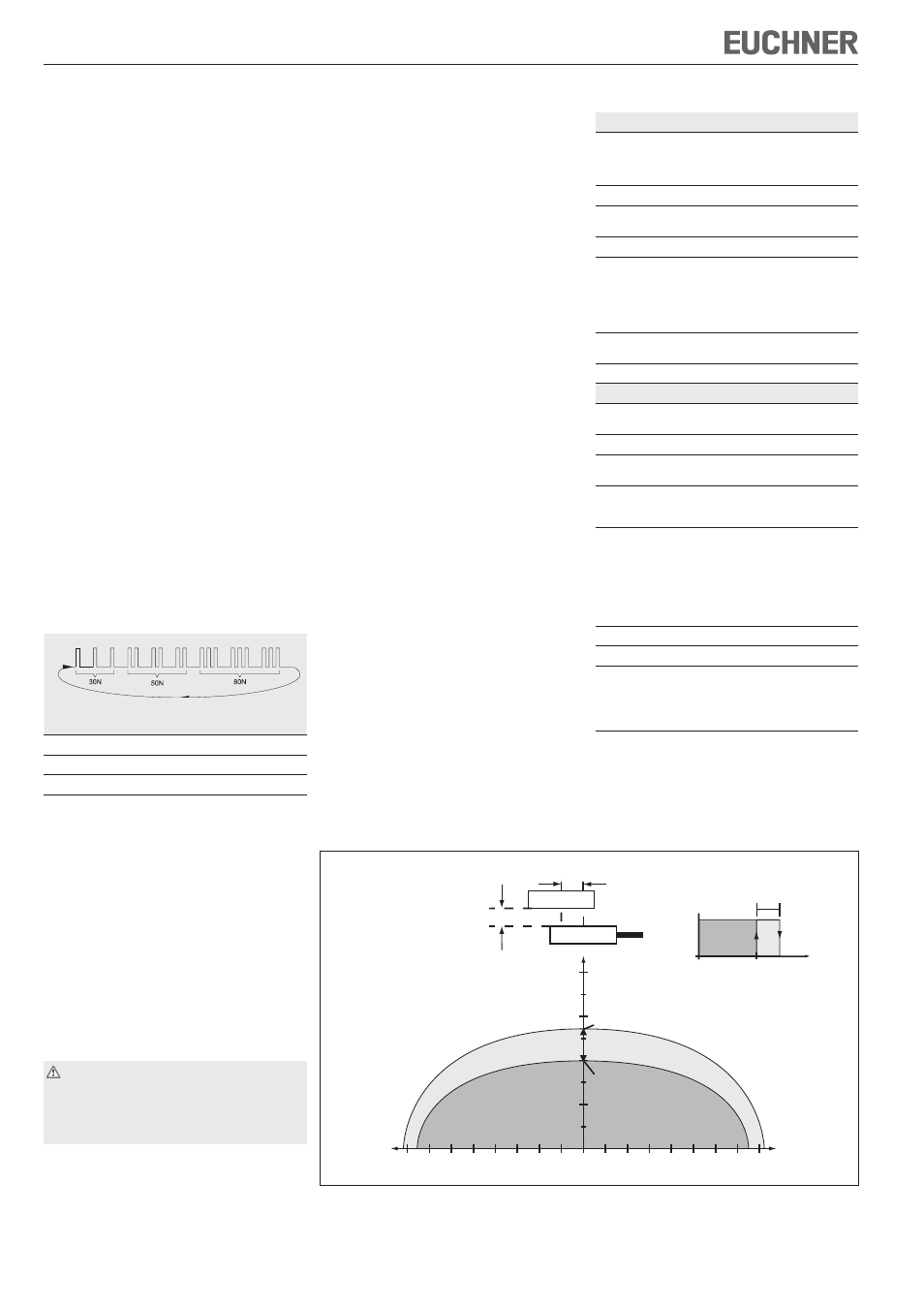

Figure 2 : Zone de détection type
Caractéristiques techniques
Paramètre Valeur
Matériau
- Boîtier
- Tête de lecture CES
- Électroaimant
Aluminium
Plastique (PPS)
Acier galvanisé
Position de montage Au choix
Indice de protection
selon IEC 60529
IP67
Température ambiante -25 ... +50 °C
Zone de détection avec
désaxage m=0
Distance de déconnexion
assurée S
ar
Distance de connexion typ.
Hystérèse
20 mm
2 mm
0,7 mm
Raccordement à l'analyseur
(connecteur X3)
Connecteur M8 (embase mâle,
3 broches)
Longueur de câble max. 25 m
Électroaimant
Force de maintien, réglable
(par pré-excitation)
30 N, 50 N (réglage usine),
80 N
Force de retenue 500 N (non surveillée)
Désaxage max. autorisé élec-
troaimant / contre-plaque
± 2,5 mm
Tension de service U
B
(connecteur X1)
DC 24 V +10%, -15%, proté-
gée contre les inversions de
polarité
Consommation électrique
au niveau du raccordement
X1.2 (U
B
) à
U
CM
=24 V
U
CM
=0 V
au niveau du raccordement
X1.1 (U
CM
)
100 mA
25 mA
10 mA
Facteur de marche ED 100 %
Puissance absorbée env. 2,8 W
Raccordement tension de
service U
B
Connecteur M8 (embase mâle,
4 broches)
LED, jaune intégrée au
connecteur (voir schéma
électrique)
