Betriebsanleitung Lesekopf CEM-A-LE05H-S2
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tel. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de [email protected]
Technische Änderungen vorbehalten, alle Angaben ohne Gewähr
.
© EUCHNER GmbH + Co. KG
110030-02-04/12 (Originalbetriebsanleitung)
Nach der Installation und jedem Fehler muss eine
vollständige Kontrolle der Sicherheitsfunktion
durchgeführt werden. Gehen Sie dabei folgender-
maßen vor:
f
Betriebsspannung einschalten.
Die Maschine darf nicht selbstständig anlaufen.
f
Alle Schutzeinrichtungen schließen.
f
Testen Sie die Haftkraft, indem Sie die Schutzein-
richtung öffnen. Hierzu muss die Betriebsspannung
+U
B
am Gerät anliegen, die Steuerspannung U
CM
ist
dabei abgeschaltet. Im Auslieferungszustand liegt
die Haftkraft bei ca. 50 N. Falls erforderlich können
Sie die Haftkraft vergrößern oder verringern (siehe
Abschnitt Haftkraft einstellen).
f
Schließen Sie die Schutzeinrichtung wieder und
aktivieren Sie die Zuhaltung.
f
Testen Sie die Zuhaltekraft, indem Sie versuchen
die Schutzeinrichtung zu öffnen. Die Zuhaltekraft
von 500 N wird erreicht, wenn U
CM
zugeschaltet
wird.
Haftkraft einstellen
Um die voreingestellte Haftkraft zu verändern
benötigen Sie einen Programmieradapter (Best.
Nr. 110 013).
Gehen Sie folgendermaßen vor:
f
Leitung am Steckverbinder X1 entfernen
f
Programmieradapter am Steckverbinder X1
anschließen
f
Anschlussleitung am Programmieradapter an-
schließen und Betriebsspannung (U
B
) einschal-
ten.

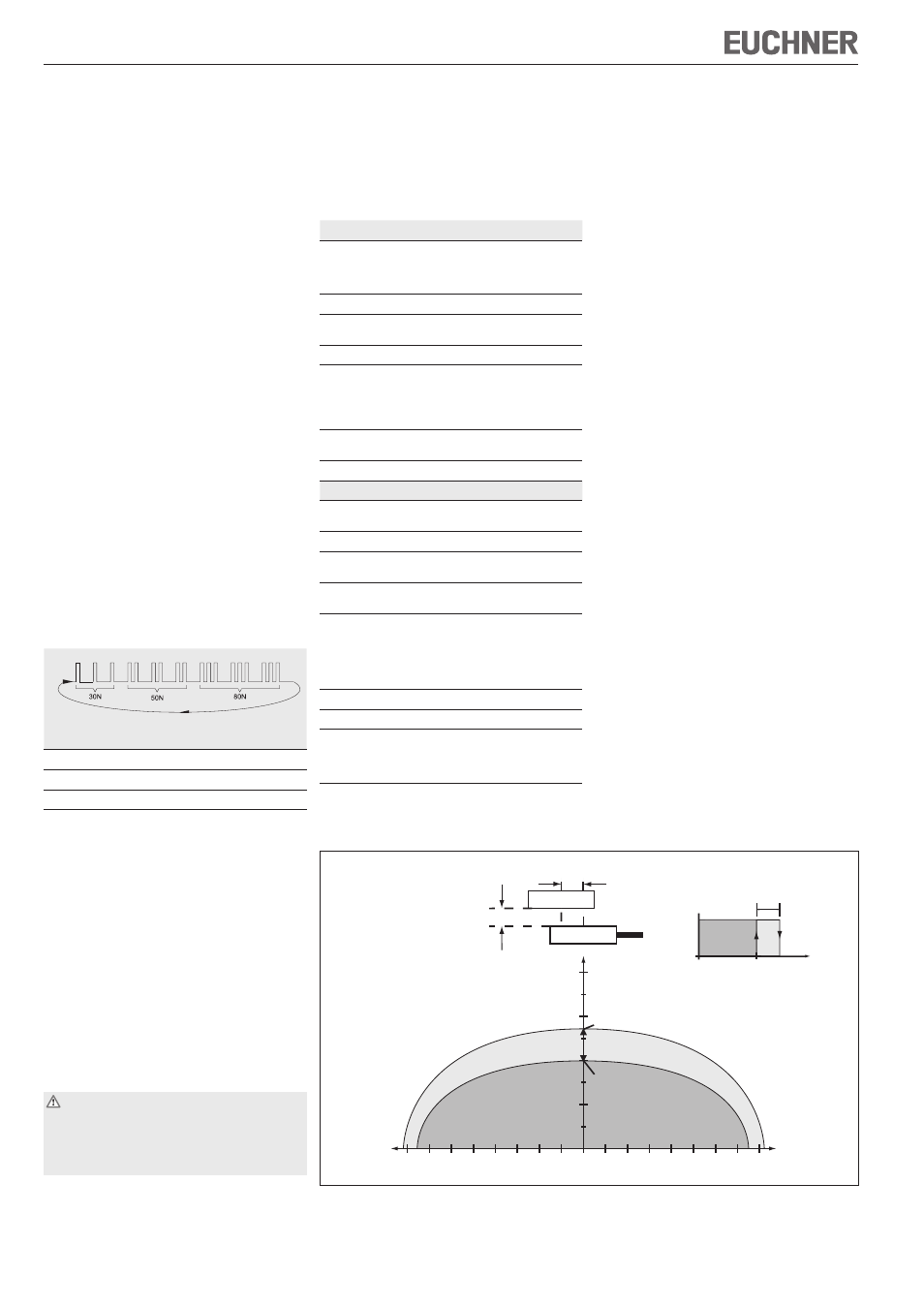

Der CEM befindet sich im Programmiermodus und
taktet nacheinander die Einstellbereiche durch (sie-
he Tabelle). Der Vorgang wiederholt sich so oft, bis
die Betriebsspannung (U
B
) abgeschaltet wird.
LED
on
off
Blinkfolge
(wird je dreimal angezeigt)
Haftkraft
1x blinken ca. 30 N
2x blinken ca. 50 N
3x blinken ca. 80 N
f
Warten Sie bis die Blinkfolge die gewünschte
Haftkraft anzeigt und entfernen Sie den Pro-
grammieradapter bevor das Gerät zur nächsten
Blinkfolge wechselt.
Die entsprechende Haftkraft wurde gespeichert
und steht bei der nächsten Inbetriebnahme zur
Verfügung.
Wartung und Kontrolle
Wartungsarbeiten sind nicht erforderlich. Um eine
einwandfreie und dauerhafte Funktion zu gewährleis-
ten, sind regelmäßige Kontrollen erforderlich auf
f
einwandfreie Schaltfunktion
f
sichere Befestigung der Bauteile
f
Ablagerungen und Verschleiß
f
gelockerte Leitungsanschlüsse bzw. Steckver-
binder.
Bei Beschädigung oder Verschleiß muss der
gesamte Lesekopf mit Betätiger ausgetauscht
werden.
Der Austausch von Einzelteilen oder Baugrup-
pen ist unzulässig!
Haftungsausschluss bei
f
nicht bestimmungsgemäßem Gebrauch
f
Nichteinhalten der Sicherheitshinweise
f
Anbau und elektrischem Anschluss durch nicht
autorisiertes Fachpersonal
f
nicht durchgeführten Funktionskontrollen.
Technische Daten
Parameter Wert
Werkstoff
- Gehäuse
- Lesekopf CES
- Magnet
Aluminium
Kunststoff (PPS)
Stahl, verzinkt
Einbaulage beliebig
Schutzart nach
IEC 60529
IP67
Umgebungstemperatur -25 ... +50 °C
Ansprechbereich bei Mitten-
versatz m=0
Sicherer Abschaltabstand S
ar
Typ. Einschaltabstand
Schalthysterese
20 mm
2 mm
0,7 mm
Anschluss an Auswertegerät
(Steckverbinder X3)
Steckverbinder M8 (Stiftdose,
3-polig)
max. Leitungslänge 25 m
Magnet
Haftkraft, einstellbar
(durch Vorerregung)
30 N, 50 N (Werkseinstellung),
80N
Zuhaltekraft 500 N (nicht überwacht)
max. erlaubter Mittenversatz
Magnet zu Gegenplatte
± 2,5 mm
Betriebsspannung U
B
(Steck-
verbinder X1)
DC 24 V +10%, -15%,
verpolsicher
Stromaufnahme
an Anschluss X1.2 (U
B
) bei
U
CM
=24 V
U
CM
=0 V
an Anschluss X1.1 (U
CM
)
100 mA
25 mA
10 mA
Einschaltdauer ED 100 %
Anschlussleistung ca. 2,8 W
Anschluss
Betriebsspannung U
B
Steckverbinder M8 (Stiftdose,
4-polig)
LED, gelb im Stecker inte-
griert (siehe Stromlaufplan)
-4 -2 -3 -1 1 3 2 4 0
1
2
3
4
Mittenversatz m [mm]
Abstand s [mm]
AUS
EIN
Hysterese
Einschalt-
abstand
EIN
AUS
Hysterese
Abstand s S
a0
Ausgangszustand
Abschalt-
abstand
AUS
Betätiger
Lesekopf
s
m
EIN
Sicheren Abschaltabstand
s
ar
= 20 mm bei internem
Bauteileausfall beachten.
Sicherheitsausgänge sind
sicher abgeschaltet
Typischer Ansprechbereich
Mit Auswertegerät CES-AZ-...B
Bild 2: Typischer Ansprechbereich
