Manual de instrucciones de la cabeza de lectura CEM-A-LE05H-S2
Utilización correcta
Las cabezas de lectura de la serie CEM-A funcionan
en combinación con una unidad de evaluación de
la familia de sistemas CES-AZ-...B. En esta combi-
nación, la cabeza de lectura CEM es un dispositivo
de enclavamiento con bloqueo electromagnético
sin monitorización de bloqueo. La combinación no
debe utilizarse como dispositivo de bloqueo para la
protección de personas conforme a EN 1088.
En combinación con un resguardo de seguridad
separador y el sistema de control de la máquina,
este componente de seguridad evita que la máquina
ejecute movimientos peligrosos mientras el resguar-
do de seguridad esté abierto.
Si el resguardo de seguridad se abre durante el
funcionamiento peligroso de la máquina, se emite
una orden de parada.
Para el sistema de control, esto quiere decir que:
f
Las órdenes de arranque que dan lugar a estados
de riesgo solo pueden ser efectivas si el resguardo
de seguridad está en la posición de protección.
Antes de emplear los componentes de seguridad
debe realizarse una evaluación de riesgos en la
máquina conforme a:
f
EN ISO 13849-1, partes de los sistemas de con-
trol relativas a la seguridad, anexo B;
f
EN ISO 14121, seguridad de las máquinas, eva-
luación de riesgos;
f
IEC 62061, seguridad de las máquinas: seguri-
dad funcional de sistemas de control eléctricos,
electrónicos y programables relativos a la
seguridad.
La utilización correcta incluye el cumplimiento de los
requisitos pertinentes de montaje y funcionamiento,
especialmente:
f
EN ISO 13849-1, partes de los sistemas de con-
trol relativas a la seguridad;
f
EN 1088, dispositivos de enclavamiento en
combinación con resguardos de seguridad se-
paradores;
f
EN 60 204-1, equipamiento eléctrico de máqui-
nas.
La cabeza de lectura debe utilizarse siempre en
combinación con el actuador CEM de EUCHNER
previsto para ello. EUCHNER no puede garantizar
un funcionamiento seguro si se utilizan otros actua-
dores u otros componentes de conexión.
La cabeza de lectura CEM solamente debe utili-
zarse con unidades de evaluación de la familia de
sistemas CES-AZ-...B. Compruébelo en la tabla de
combinaciones posibles que aparece en el manual
de la unidad de evaluación utilizada.
Importante:
f
El usuario es el único responsable de la integra-
ción del dispositivo en un sistema global seguro.
Para ello, el sistema completo debe validarse, por
ejemplo, conforme a la norma EN ISO 13849-2.
f
Para utilizar correctamente el dispositivo deben
respetarse los parámetros de servicio admitidos
(véanse los datos técnicos).
f
Si el producto va acompañado de una ficha de
datos, tendrá prioridad la información contenida
en dicha hoja en caso de divergencias respecto
al manual de instrucciones.
f
El nivel de rendimiento (PL) que puede alcanzarse
depende de la unidad de evaluación utilizada.
Responsabilidad y garantía
Se declinará toda responsabilidad y quedará anulada
la garantía en caso de que no se observen las indi-
caciones de utilización correctas o si no se tienen
en cuenta las indicaciones de seguridad, así como
también en caso de no realizar los eventuales traba-
jos de mantenimiento de la forma especificada.
Indicaciones de seguridad
Los componentes de seguridad garantizan la pro-
tección del personal. El montaje y la manipulación
incorrectos pueden causar lesiones personales
mortales.
Compruebe si el resguardo de seguridad funcio-
na correctamente sobre todo en los siguientes
casos:
f
después de cada puesta en marcha;
f
cada vez que se sustituya un componente del
sistema;
f
tras un largo periodo de inactividad;
f
después de cualquier fallo.
En cualquier caso, como parte del programa de
mantenimiento, debe comprobarse cada cierto
tiempo si el resguardo de seguridad funciona
correctamente.
Lesiones mortales debido a una conexión
errónea o a un uso inadecuado.
f
Los interruptores de seguridad no deben
puentearse (puentear los contactos), des-
conectarse, retirarse o quedar inoperativos
de cualquier otra manera. A este respecto,
tenga en cuenta sobre todo las medidas
para reducir las posibilidades de puenteo
que recoge el apartado 5.7 de la norma
EN 1088:1995+A2:2008.
El dispositivo debe ser instalado y puesto en
marcha únicamente por personal cualificado
autorizado:
f
que esté familiarizado con el manejo regla-
mentario de componentes de seguridad;
f
que esté familiarizado con las normativas
sobre compatibilidad electromagnética (CEM)
vigentes;
f
que esté familiarizado con las disposiciones
vigentes en materia de seguridad en el trabajo
y prevención de accidentes;
f
que haya leído y entendido el manual de
instrucciones y el manual del sistema.
El proceso de activación debe iniciarse exclusi-
vamente mediante actuadores específicamente
previstos para ello (véase la tabla de pedido)
que estén conectados en unión positiva con el
resguardo de seguridad.
Funcionamiento
La cabeza de lectura CEM funciona igual que una
cabeza de lectura CES (consulte el manual de la
unidad de evaluación utilizada). En cuanto el actua-
dor entra en la zona de reacción de la cabeza de
lectura, se le envía una notificación a la unidad de
evaluación.
Además, las cabezas de lectura CEM tienen un
electroimán para generar la fuerza de adherencia y
de bloqueo necesaria. No se vigila el bloqueo.
Para conseguir la fuerza de adherencia se preexcita
el solenoide de bloqueo. De esta manera, esta ca-
beza de lectura tiene fuerza de adherencia incluso
con el bloqueo inactivo.
La fuerza de adherencia puede regularse en niveles
de 30 N, 50 N y 80 N por medio de un adaptador
de programación (véase el apartado «Ajuste de la
fuerza de adherencia»).
El bloqueo se activa cuando, además de la tensión
de servicio U
B
, está activada también la tensión de
control U
CM
(principio de bloqueo con tensión).
Cuando hay tensión en el solenoide, se enciende el
LED del conector X1.
Montaje
No debe abrirse la cabeza de lectura.
Monte la cabeza de lectura y el actuador de forma
que:
f
Al abrir la puerta de protección, el actuador se
desplace frontalmente desde la cabeza de lectura
(véase la figura 1, «Dirección de ataque»).
f
El acceso resulte difícil para el personal de servicio
cuando el resguardo de seguridad esté abierto.
f
Sean posibles el control y la sustitución de la
cabeza de lectura.
f
Monte la cabeza de lectura en unión positiva.
f
Acople (por ejemplo, utilizando los tornillos de
un solo uso suministrados), remache o suelde
el actuador al resguardo de seguridad de forma
permanente y no desmontable.
Cabeza de lectura
Actuador
± 4°

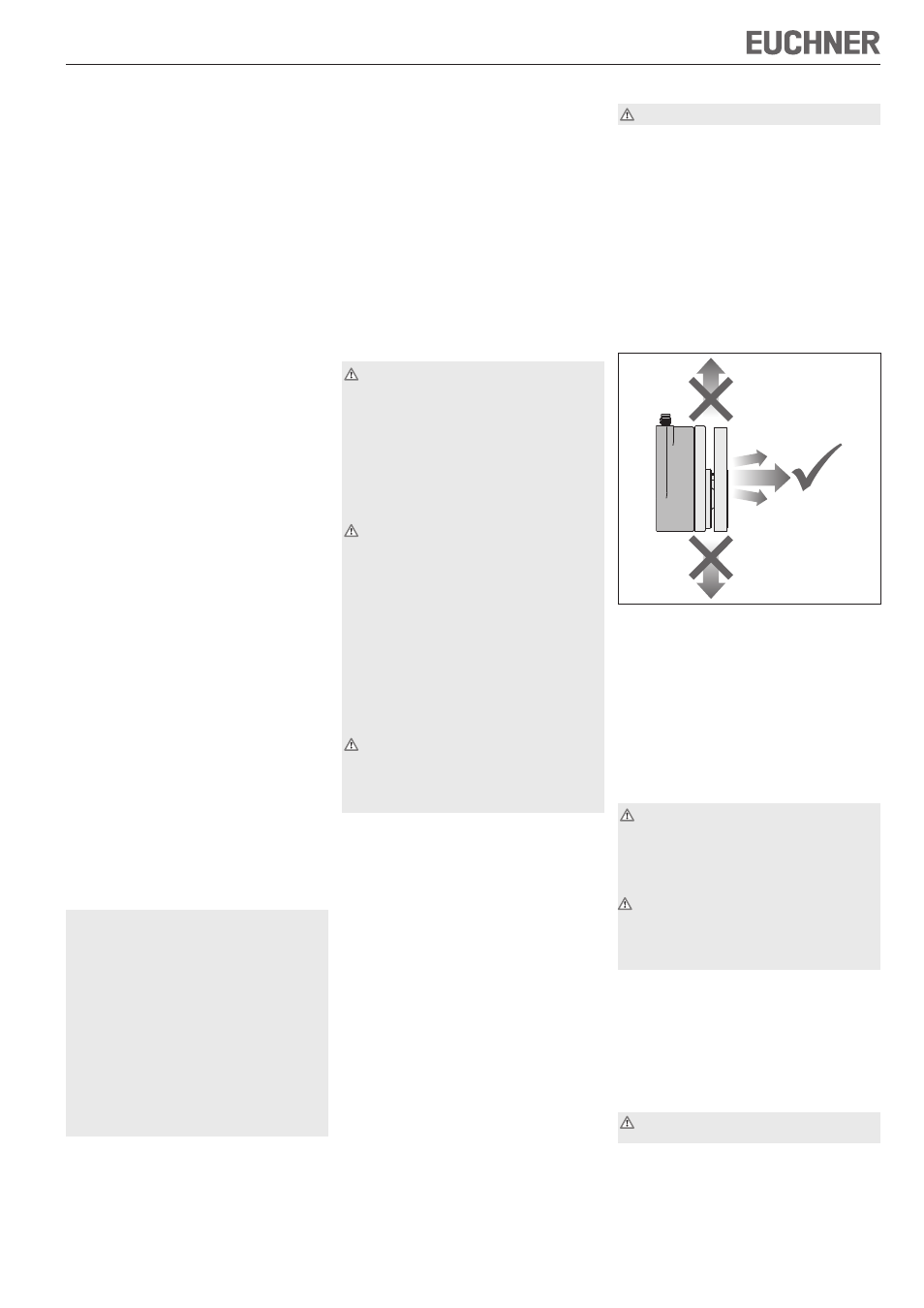

Figura 1 Dirección de ataque
Protección contra influencias ambien-
tales
La suciedad acumulada en la superficie de la cabeza
de lectura y el actuador puede reducir la fuerza
de adherencia y de bloqueo. Limpie la superficie
periódicamente.
Al efectuar trabajos de pintura, cubra la cabeza de
lectura, el actuador y la placa de características.
Conexión eléctrica
Deben aislarse de la alimentación principal todas
las conexiones eléctricas, ya sea por medio de un
transformador de seguridad según IEC EN 61558-
2-6 con limitación de la tensión de salida en caso
de fallos o bien mediante medidas similares de
aislamiento.
Si se emplea una alimentación de tensión co-
mún, todas las cargas inductivas y capacitivas
conectadas a la alimentación de tensión (por
ejemplo, contactores) deben conectarse con los
elementos antiparasitarios correspondientes.
f
Asignación de conexiones, véase la figura 4.
f
Encontrará información detallada en el manual de
sistema de la unidad de evaluación utilizada.
Puesta en marcha y control de funcio-
namiento
Para la puesta en marcha, siga las instrucciones
del manual de sistema de la unidad de evaluación
utilizada.
Lesiones mortales por fallos durante la instala-
ción y el control de funcionamiento.
f
Antes de realizar el control de funcionamiento,
asegúrese de que no haya personas en la
zona de peligro.
f
Tenga en cuenta la normativa vigente en
materia de prevención de accidentes.
