Manual de instrucciones de la cabeza de lectura CEM-A-LE05H-S2
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 70771 Leinfelden-Echterdingen (Alemania) Tel. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de [email protected]
Sujeto a modificaciones técnicas sin pr
evio aviso. T
odo err
or tipográfico, omisión o modificación nos exime de cualquier r
esponsabilidad. © EUCHNER GmbH + Co. KG 110030-02-04/12 (traducción del manual de ins
trucciones original)
Después de la instalación y tras producirse cual-
quier fallo debe realizarse un control completo de
la función de seguridad. Proceda de la siguiente
manera:
f
Conecte la tensión de servicio.
La máquina no debe ponerse en marcha automá-
ticamente.
f
Cierre todos los resguardos de seguridad.
f
Compruebe la fuerza de adherencia abriendo el
resguardo de seguridad. Para ello debe estar
activada la tensión de servicio +U
B
del aparato;
la tensión de control U
CM
, por el contrario, está
desactivada. Cuando se entrega el dispositivo, la
fuerza de adherencia es de 50 N aprox. En caso
necesario puede aumentarla o reducirla (véase el
apartado «Ajuste de la fuerza de adherencia»).
f
Vuelva a cerrar el resguardo de seguridad y active
el bloqueo.
f
Compruebe la fuerza de bloqueo intentando abrir
el resguardo de seguridad. La fuerza de bloqueo
de 500 N se alcanza cuando se activa también
la tensión U
CM
.
Ajuste de la fuerza de adherencia
Para modificar la fuerza de adherencia preajustada
se necesita un adaptador de programación (núm.
de pedido 110 013).
Proceda de la siguiente manera:
f
Retire el cable del conector X1.
f
Conecte el adaptador de programación al
conector X1.
f
Conecte el cable de conexión al adaptador de pro-
gramación y active la tensión de servicio (U
B
).
El dispositivo CEM se encuentra en modo de pro-
gramación y procesa sucesivamente los rangos de
ajuste (véase la tabla). El proceso se repite hasta
que se desconecta la tensión de servicio (U
B
).
LED
on
off
Secuencia de parpadeos
(se muestra tres veces cada una)
Fuerza de adhe-
rencia
1 parpadeo Aprox. 30 N
2 parpadeos Aprox. 50 N
3 parpadeos Aprox. 80 N
f
Espere hasta que la secuencia de parpadeos
indique la fuerza de adherencia deseada y retire
el adaptador de programación antes de que
el aparato cambie a la siguiente secuencia de
parpadeos.
La fuerza de adherencia correspondiente se me-
moriza y estará disponible en la próxima puesta
en marcha.
Mantenimiento y control
No se requieren trabajos de mantenimiento. Para garan-
tizar un funcionamiento correcto y duradero es preciso
realizar los siguientes controles periódicos:
f
funcionamiento correcto de la función de con-
mutación;
f
fijación segura de los componentes;
f
suciedad y desgaste;
f
conexiones de cables o conectores sueltos.
En caso de daños o de desgaste, la cabeza de
lectura debe sustituirse por completo junto con
el actuador.
No está permitido sustituir piezas o componen-
tes por separado.
No se asume ninguna responsabilidad
en caso de:
f
utilización incorrecta;
f
incumplimiento de las indicaciones de seguri-
dad;
f
montaje o conexión eléctrica realizados por per-
sonal especializado no autorizado;
f
ausencia de controles de funcionamiento.
-4 -2 -3 -1 1 3 2 4 0
1
2
3
4
Holgura central m [mm]
Distancia s [mm]
OFF
ON
Histéresis
Distancia
de activación
ON
OFF
Histéresis
Distancia s S
a0
Estado de salida
Distancia
de desactivación
OFF
Actuador
Cabeza de lectura
s
m
ON
Debe respetarse la distancia
de desactivación segura
s
ar
= 20 mm en caso de
fallo interno de un
componente. Las salidas
de seguridad deben estar
correctamente desconectadas.

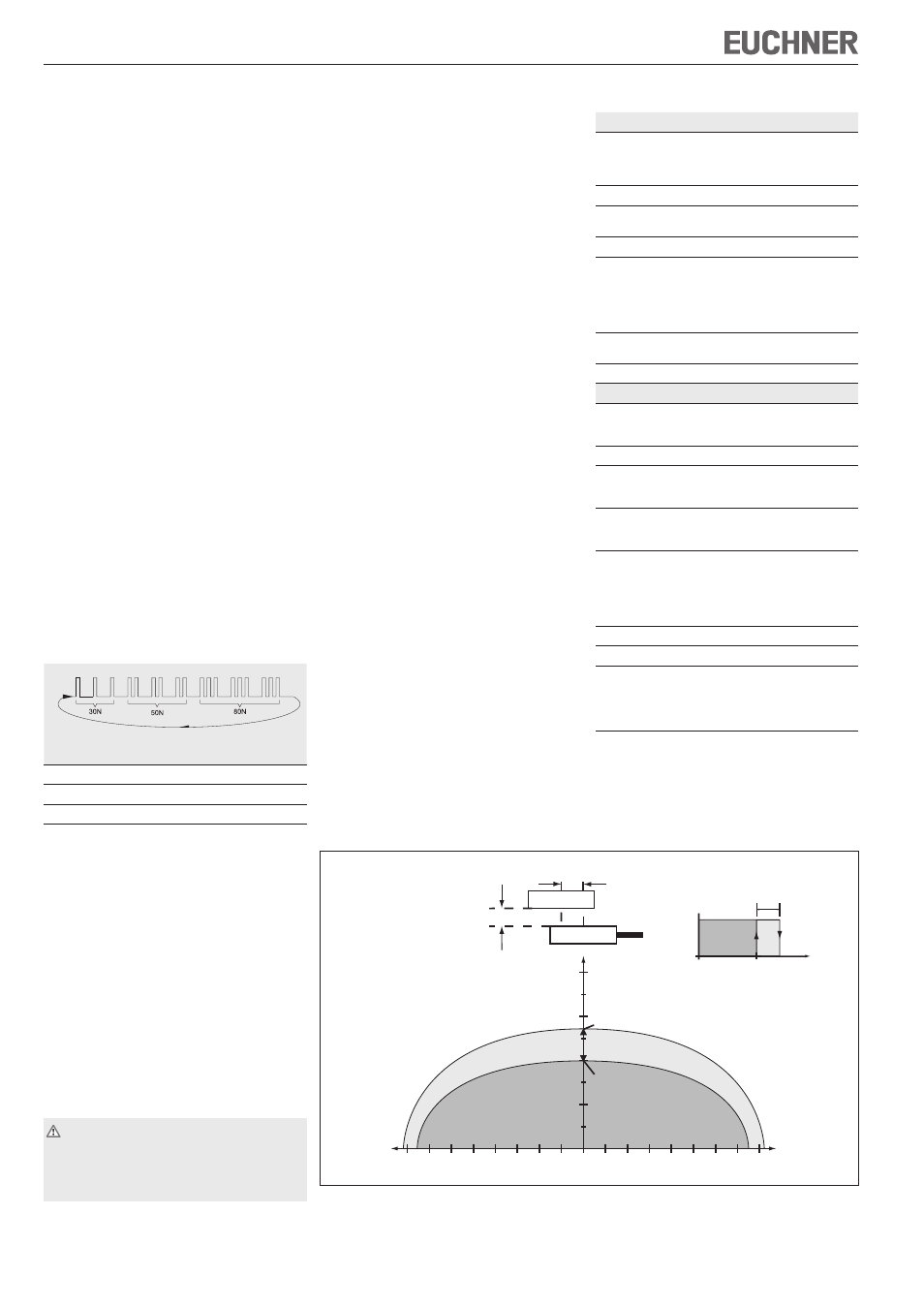

Zona de reacción típica
Con unidad de evaluación CES-AZ-...B
Figura 2: Zona de reacción típica
Datos técnicos
Parámetro Valor
Material
- Carcasa
- Cabeza de lectura CES
- Solenoide
Aluminio
Plástico (PPS)
Acero galvanizado
Posición de montaje Cualquiera
Tipo de protección según
IEC 60529
IP67
Temperatura ambiental -25 ... +50 °C
Zona de reacción con holgura
central m = 0
Distancia de desactivación
segura S
ar
Distancia de activación tip.
Histéresis diferencial
20 mm
2 mm
0,7 mm
Conexión a unidad de evalua-
ción (conector X3)
Conector M8 (enchufe macho,
3 polos)
Longitud de cable máx. 25 m
Solenoide
Fuerza de adherencia,
regulable
(mediante preexcitación)
30 N, 50 N (ajuste de fábrica),
80 N
Fuerza de bloqueo 500 N (no vigilada)
Holgura central máx. permiti-
da del solenoide respecto a la
placa de refuerzo
±2,5 mm
Tensión de servicio U
B
(conector X1)
24 V CC +10%, -15%, pro-
tegida contra inversiones de
polaridad
Consumo de corriente
En la conexión X1.2 (U
B
) con
U
CM
= 24 V
U
CM
= 0 V
En la conexión X1.1 (U
CM
)
100 mA
25 mA
10 mA
Tiempo de conexión (TC) 100 %
Consumo de potencia Aprox. 2,8 W
Conexión tensión
de servicio U
B
Conector M8 (enchufe macho,
4 polos)
LED amarillo integrado en el
conector (véase el diagrama
del circuito)
