Istruzioni di impiego della testina di lettura CEM-A-LE05H-S2
Con riserva di modifiche tecniche, tutti i dati sono soggetti a modifiche. © EUCHNER GmbH + Co. KG 110030-02-04/12 (T
raduzione delle istruzioni di impiego originali)
Al termine dell'installazione e dopo ogni guasto
si deve effettuare una verifica completa della
funzione di sicurezza. Procedere come specificato
di seguito:
f
Attivare la tensione di esercizio.
La macchina non deve avviarsi da sola.
f
Chiudere tutti i ripari di protezione.
f
Verificare la forza di adesione aprendo il riparo di
protezione. A questo scopo la tensione di esercizio
+U
B
deve essere applicata all'unità e la tensione di
comando U
CM
disattivata. Alla consegna, la forza di
adesione è impostata a circa 50 N. Se necessario
è possibile aumentare o ridurre la forza di adesione
(vedi paragrafo Impostare la forza di adesione).
f
Chiudere di nuovo il riparo di protezione e attivare
il meccanismo di ritenuta.
f
Verificare la forza di chiusura cercando di aprire il
riparo di protezione. La forza di chiusura di 500 N
si raggiunge quando si applica la tensione U
CM
.
Impostare la forza di adesione
Per poter modificare la forza di adesione preim-
postata è necessario utilizzare un adattatore di
programmazione (n. ord. 110 013).
Procedere come specificato di seguito:
f
rimuovere il cavo sul connettore X1,
f
collegare l'adattatore di programmazione al
connettore X1,
f
collegare il cavo di collegamento all'adattatore
di programmazione e attivare la tensione di
esercizio (U
B
).
La CEM si trova ora nella modalità di program-
mazione e scorre uno dopo l'altro i campi di
impostazione (vedi tabella). Il processo continua
a ripetersi finché la tensione di esercizio (U
B
) viene
disattivata.

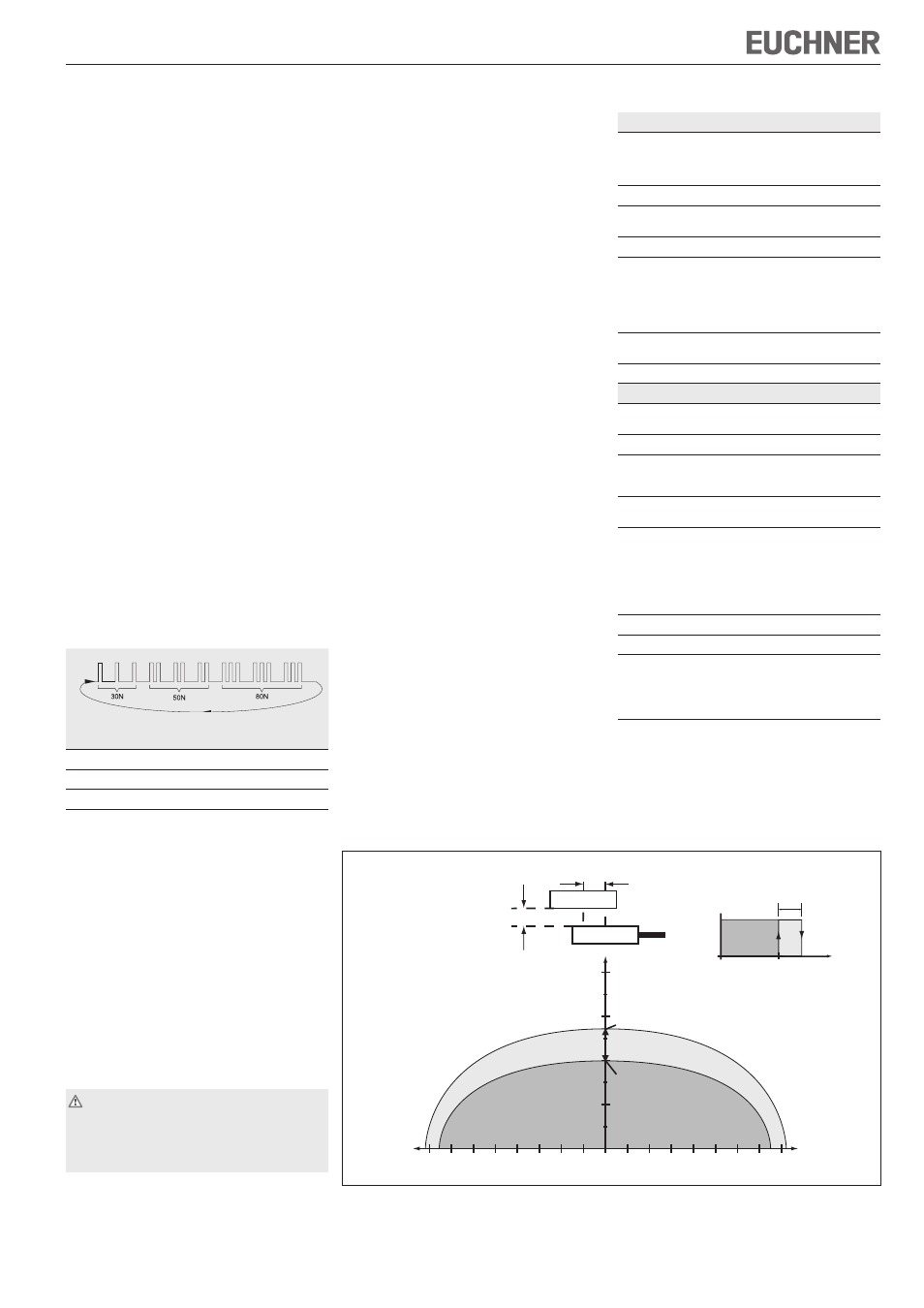

LED
on
off
Sequenza di lampeggio
(viene ripetuta per tre volte)
Forza di adesione
1 lampeggio ca. 30 N
2 lampeggi ca. 50 N
3 lampeggi ca. 80 N
f
Attendere finché la sequenza di lampeggio mostra
la forza di adesione desiderata e staccare l'adat-
tatore di programmazione prima che l'unità passi
alla sequenza di lampeggio successiva.
La forza di adesione impostata viene salvata e resa
disponibile alla prossima messa in servizio.
Manutenzione e controlli
Non sono necessari interventi di manutenzione. Per
garantire il funzionamento corretto e durevole sono
comunque necessari controlli ad intervalli regolari in
merito a
f
corretta commutazione,
f
fissaggio dei singoli componenti,
f
presenza di depositi o segni d'usura,
f
eventuale allentamento di collegamenti o con-
nettori.
In caso di danneggiamenti o di usura si deve
sostituire l'intera testina di lettura, incluso
l'azionatore.
Non è ammessa la sostituzione di singoli com-
ponenti o di gruppi!
Esclusione di responsabilità in caso di
f
impiego non conforme alla destinazione,
f
mancato rispetto delle avvertenze di sicurezza,
f
montaggio e collegamento elettrico non eseguiti
da personale specializzato ed autorizzato,
f
omissione dei controlli funzionali.
-4 -2 -3 -1 1 3 2 4 0
1
2
3
4
Spostamento dal centro m [mm]
Distanza s [mm]
OFF
ON
Isteresi
Distanza
di inserzione
ON
OFF
Isteresi
Distanza s S
a0
Stato di uscita
Distanza
di disinserzione
OFF
Azionatore
Testina di lettura
s
m
ON
Distanza sicura di
disinserzione s
ar
= 20 mm
da osservare in caso di
guasto ai componenti
interni. Uscite di sicurezza
sono disattivate in modo
sicuro.
Campo di rilevamento tipico
Con centralina CES-AZ-...B
Fig. 2: Campo di rilevamento tipico
Dati tecnici
Parametro Valore
Materiale
- Custodia
- Testina di lettura CES
- Elettromagnete
Alluminio
Plastica (PPS)
Acciaio zincato
Posizione di installazione qualsiasi
Grado di protezione
sec. IEC 60529
IP67
Temperatura ambiente -25 ... +50 °C
Campo di rilevamento con
spostamento dal centro m=0
Distanza sicura
di disinserzione S
ar
Distanza di inserzione tip.
Isteresi di commutazione
20 mm
2 mm
0,7 mm
Collegamento alla centralina
(connettore X3)
Connettore M8
(presa maschio, 3 poli)
Lunghezza cavo, max. 25 m
Elettromagnete
Forza di adesione impostabile
(con pre-eccitazione)
30 N, 50 N (impostazione di
fabbrica), 80N
Forza di chiusura 500 N (non controllato)
Spostamento max. ammesso
dal centro dell'elettromagnete
rispetto alla contropiastra
± 2,5 mm
Tensione di esercizio U
B
(connettore X1)
DC 24 V +10%, -15%, protetta
da inversione di polarità
Assorbimento di corrente
su collegamento
X1.2 (U
B
) con
U
CM
=24 V
U
CM
=0 V
su collegamento X1.1 (U
CM
)
100 mA
25 mA
10 mA
Rapporto d'inserzione ED 100 %
Potenza assorbita ca. 2,8 W
Collegamento tensione di
esercizio U
B
Connettore M8 (presa ma-
schio, 4 poli)
LED giallo integrato nel
connettore (vedi schema
elettrico)
