Istruzioni di impiego dei finecorsa di sicurezza STP-TW... (Twin)

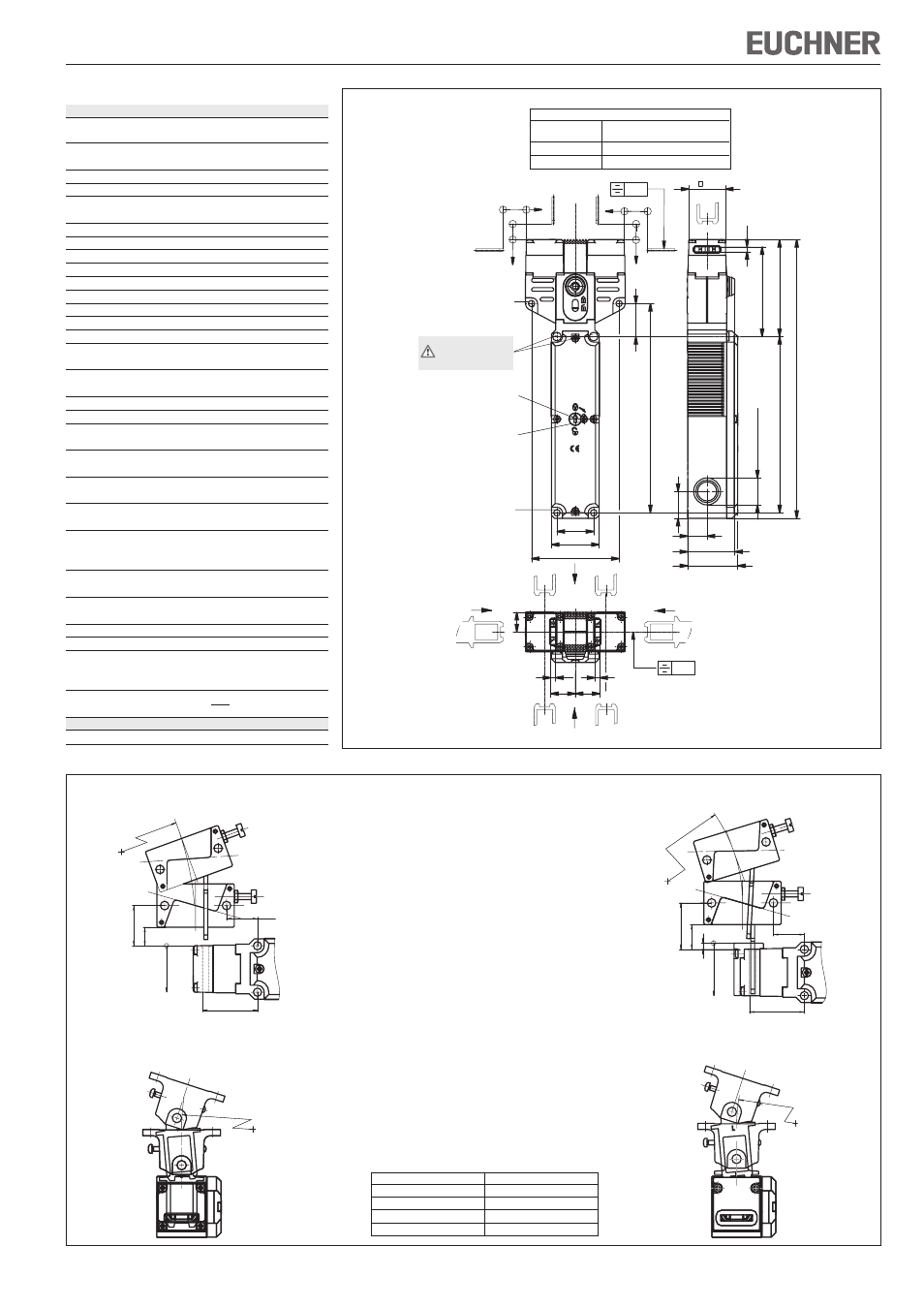

Fig. 4: Disegno quotato STP-TW...
Fig. 5: Raggi di riparo minimi
Tipo di azionatore Raggio riparo min. [mm]
Azionatore-S-G... 300
Azionatore-S-W... 300
AZIONATORE ROTATIVO-S-OU... 200
AZIONATORE ROTATIVO-S-LR... 200
Azionatore rotativo S-OU-LN per
invito a imbuto
Azionatore rotativo S-LR-LN per
invito a imbuto
16
30
R >
200
35,5
4
28,5 +5
20
R>200
Azionatore rotativo S-OU-SN
Azionatore rotativo S-LR-SN
24,5 +5
12
26
35,5
R >
20
200
R>200
Dati tecnici
Parametri Valore
Materiale della custodia termoplastica rinforzata con fibra di
vetro
Grado di protezione sec.
IEC 60529
IP67
Durata meccanica 1x10 6 manovre
Temperatura ambiente -20...+55°C
Grado di inquinamento
(esterno, secondo EN 60947-1)
3 (industria)
Posizione di installazione qualsiasi
Velocità di azionamento max. 20 m/min
Forza di estrazione (non bloccata) 30 N
Forza di ritenuta
20 N
Forza di azionamento max. 35 N
Frequenza di azionamento 7000/h
Principio di commutazione microinterruttore ad azione lenta
Materiale dei contatti lega di argento placcata oro
Tipo di collegamento collegamento a vite M20x1,5
Sezione del conduttore
(rigido/flessibile)
0,34 ... 1,5 mm²
Tensione di esercizio per
indicatore LED opzionale
L024 24 V
Tensione di isolamento nominale U
i
= 250 V
Tensione di prova impulsiva U
imp
= 2,5 kV
Corrente di cortocircuito
condizionata
100 A
Tensione di commutazione min.
12 V
a 10 mA
Categoria d’impiego secondo
EN 60947-5-1
AC-15 4 A 230 V / DC-13 4 A 24 V
Corrente di commutazione
min. a 24 V
1 mA
Protezione contro cortocircuiti
(fusibile di comando) secondo 4 A gG
IEC 60269-1
Corrente continua termica
standard Ith
4 A
Tensione di esercizio/potenza
magnetica dell’elettromagnete AC/DC 24 V (+10%/-15%) 8 W
Rapporto d’inserzione ED
100 %
Forza di chiusura F
max
Azionatore lineare, con boccola F
S
= 2.500 N
Azionatore piegato a gomito,
con boccola
F
S
= 1500 N
Forza di chiusura F
Zh
conforme
alla norma GS-ET-19
Valori di affidabilità secondo EN ISO 13849-1
B
10d 4,5 x 10 6
(F
Zh
=
F
max ) = 2000 N
1,3
0,3
v
h h
v
30
<40>
27
171
<72>
20 20
16
4 4
0,3
<74> <80>
<42>
144
30
M20x1,5 (3x)
22
16
<39>
<228>
4
∅ 5,3 (2x)
per M5x35 mm
ISO 1207/ISO 4762
Sblocco
ausiliario
Vite di sicurezza
Percorso minimo necessario + oltrecorsa
Direzione di Azionatore S standard
azionamento
orizzontale (h) 24,5 + 5
verticale (v) 24,5 + 5
∅ 5,3 (2x)
per M5x35 mm
ISO 1207/ISO 4762
Non utilizzare questi
fori di fissaggio!
