ETC Source Four XT HID Zoom User Manual User Manual
Page 10

8
Source Four XT HID Zoom User Manual
To install the barrel:
Step 1:
Slide the barrel down over the lens rails, aligning the three ridges of the barrel with the
ridges of the housing.

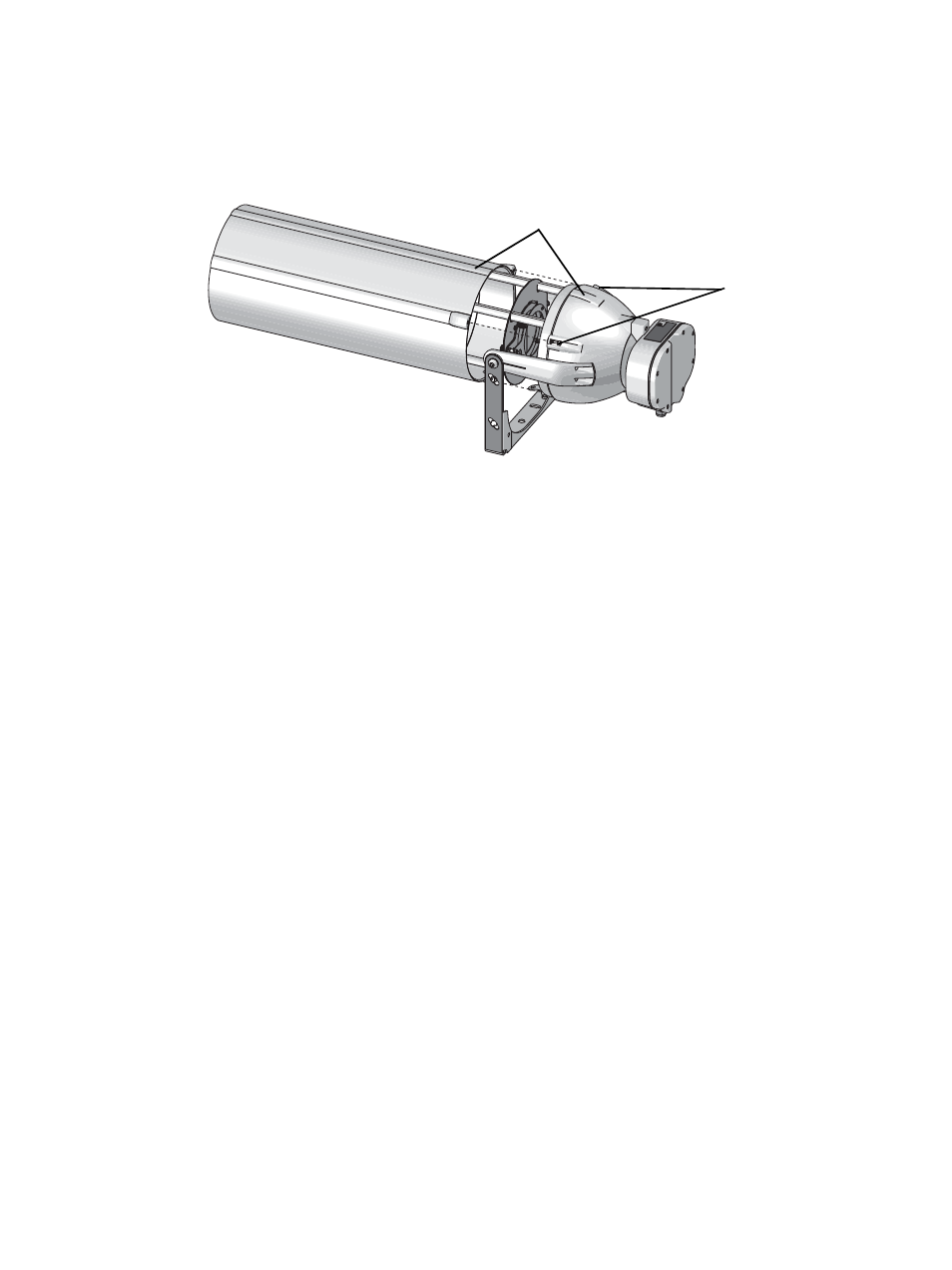

Figure-6 Barrel Installation.
Step 2:
Tighten the three 4mm hex screws around the barrel.
• Partially tighten each screw, working progressively around the barrel until all have
been tightened to 25in-lbs (2.82 Nm). DO NOT OVERTIGHTEN.
• The nylon washer should be tightly sandwiched between the two flanges at each
screw connection.
Barrel ridges
4mm hex
screws (x3)
