IDEX Health & Science MCP Standard User Manual
Page 25
MCP Standard/ISMATEC SA/12.06.07/CB/GP
25
mm
rpm
Time
Time
TUBE I.D.
PUMP
DISP
PAUSE
Volume
PROGRAM
Flow rate
TOTAL
mm
rpm
Time
Time
TUBE I.D.
PUMP
DISP
PAUSE
Volume
PROGRAM
Flow rate
TOTAL
mm
rpm
Time
Time
TUBE I.D.
PUMP
DISP
PAUSE
Volume
PROGRAM
Flow rate
TOTAL
mm
rpm
Time
Time
TUBE I.D.
PUMP
DISP
PAUSE
Volume
PROGRAM
Flow rate
TOTAL
mm
rpm
Time
Time
TUBE I.D.
PUMP
DISP
PAUSE
Volume
PROGRAM
Flow rate
TOTAL

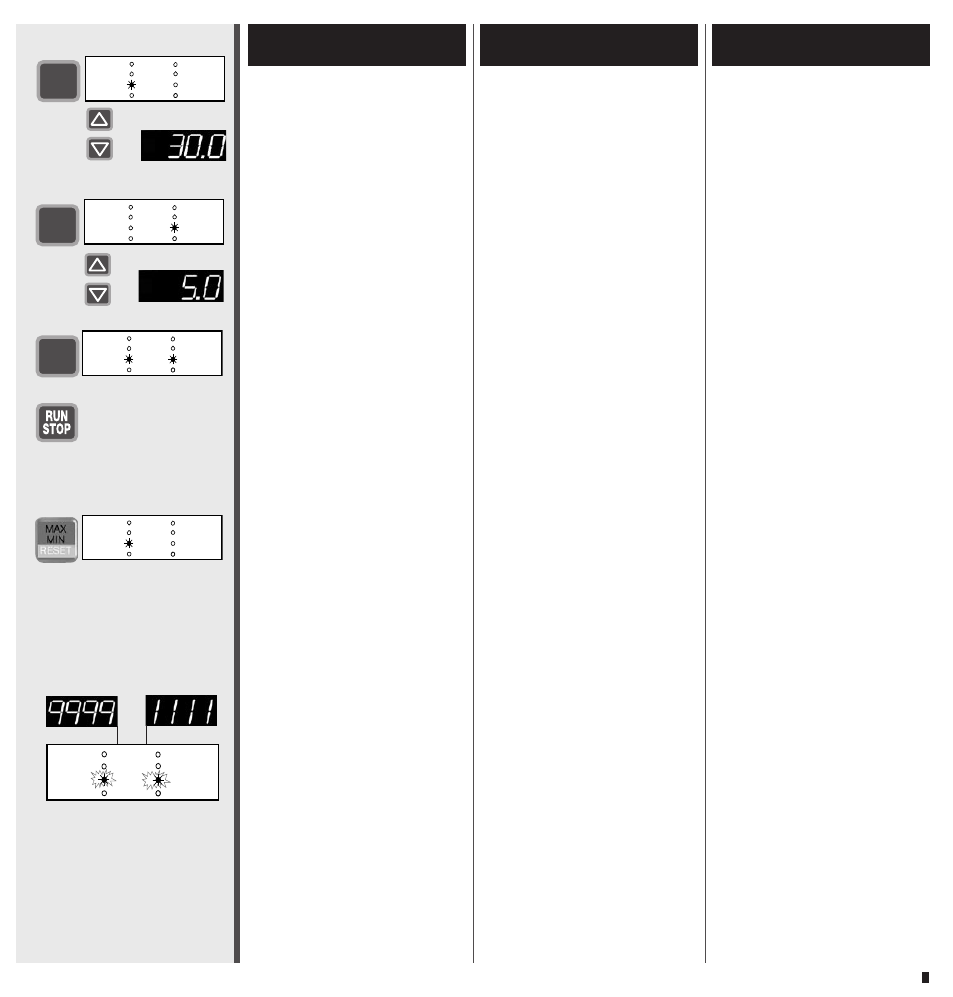

Dispensing by volume
within a pre-set time
1 Change to mode
DISP Time. Enter the required
time with the
56
keys
(0.1 s – 999 h) (see page 22)
2 Change mode to
DISP Volume. Enter the required
volume in ml with the
56
keys
3 Push the MODE-button
k Both LEDs light up
simultaneously
4 Start pump with RUN/STOP
k The pump dispenses the
required volume within the
pre-set time.
a Changes / Corrections
Press the Reset key
k
For changing the dispensing
time or dispensing volume,
MODE returns directly to
DISP Time
k
Repeat steps 1 to 3
b Error message
LEDs are blinking alternately
9999 = volume too large
time too short
1111 = volume too small
time too long
Despite volume and time adjust-
ments, the LEDs keep on blinking:
k
Change the tubing i.d. or the
pump head model in order to ob-
tain another flow rate.
Dosage du volume dans un
intervalle de temps donné
1 Passer avec la touche MODE sur
DISP Time. Introduire la durée
désirée au moyen des touches
56
(0.1 s – 999 h)(v.p.22)
2 Passer avec la touche MODE sur
DISP Volume. Introduire le vo-
lume souhaité en ml au moyen
des touches
56
3 Presser sur la touche MODE
k
Les deux diodes électrolumi-
nescentes s’allument
simultanément
4 Mettre en route avec RUN/STOP
k
La pompe dose désormais
le volume souhaité dans
l’intervalle de temps prescrit
a Modifications / corrections
Presser sur la touche Reset
k
Pour changer le temps ou le
volume de dosage, la pompe
retourne directement en mode
DISP Time
k
Répéter la saisie de 1 à 3
b Message d’erreur
Les LED clignotent par intervalles
9999 = volume trop important
temps trop court
1111 = volume trop petit
temps trop long
Les LED continuent à clignoter
malgré les modifications du temps
ou du volume:
k
Changer le diamètre du
tube ou la tête de pompe afin
d'obtenir un autre débit.
MODE
MODE
MODE
oder/or/ou
a
1
2
3
b
4
Volumendosierung
in einer Zeiteinheit
1 Mit der MODE-Taste auf
DISP Time, mit den
56
Tasten
gewünschte Zeit eingeben
(0.1 s – 999 h) (siehe Seite 22)
2 Mit der MODE-Taste auf
DISP Volume, mit den
56
Tas-
ten gewünschtes Volumen in ml
eingeben
3 MODE-Taste drücken
k Beide LED's leuchten
gleichzeitig
4 Mit RUN/STOP starten
k
Die Pumpe dosiert nun das
gewünschte Volumen inner-
halb der vorgegebenen Zeit
a Änderungen / Korrekturen
Reset-Taste drücken
k Für Zeit- oder Volumenän-
derung kehrt die Pumpe
direkt in den Modus DISP
Time zurück
k
Eingabe von 1 – 3 wiederholen
b Fehlermeldung
LED's blinken wechselseitig
9999 =
Volumen zu groß
Zeit zu kurz
1111 =
Volumen zu klein
Zeit zu lang
Trotz Volumen- oder Zeitanpas-
sung blinken LED’s weiter:
k
Schlauch-iØ oder Pumpen-
kopf wechseln, da andere
Fließrate nötig ist.
