Faites connaissance avec votre Routeur

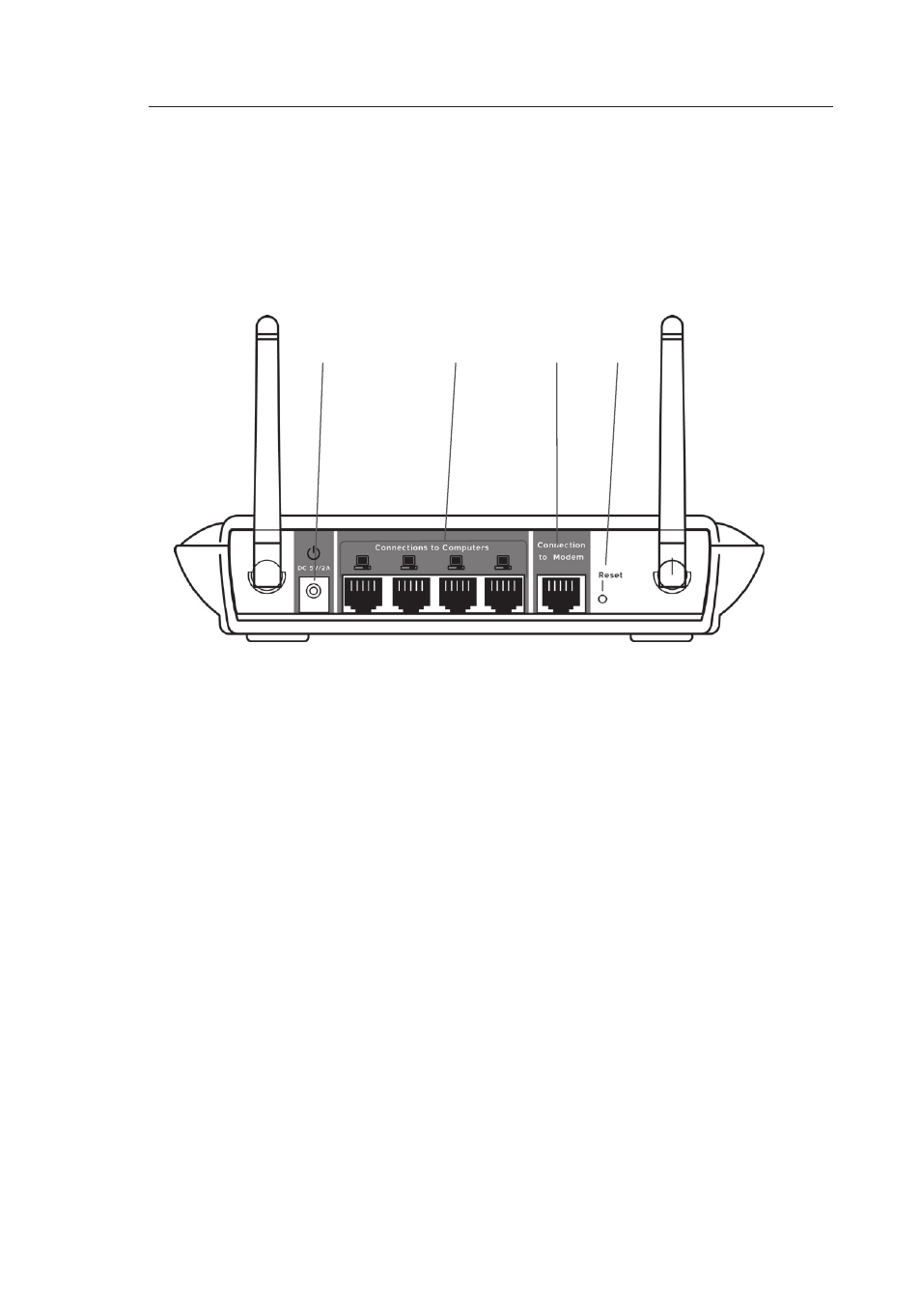

Face arrière

F. Prise pour bloc d’alimentation - GRIS

Branchez à cette prise le bloc d’alimentation de 12 VCC/0,5 A fournie.

G. Connexions vers les ordinateurs (ports pour ordinateurs

filaires) – JAUNE

Connectez vos ordinateurs filaires (et non pas sans fil) sur ces ports. Les
ports LAN sont des ports 10/100 RJ45 à négociation automatique et à
liaison ascendante automatique pour un câble Ethernet UTP standard
de catégorie 5 ou 6. Les ports sont numérotés de 1 à 4. Ces ports
correspondent aux témoins situés à l’avant du Routeur.

H. Connexion au modem (Port modem) – BLEU

Ce port est prévu pour la connexion du modem câble ou ADSL. Utilisez
le câble fourni avec le modem pour brancher le modem sur ce port.
L’utilisation d’un autre câble que celui fourni avec le modem câble risque
de ne pas fonctionner correctement.
