Sistema de Conexión de c.a. del Generador
Enelsistemadegeneradordedomésticoseutilizaun
sistemadeconexiónmonofásicodeCAdetreshilos.
Elconjuntodelestatorconstadeunpardedevanados
estacionarioscondosterminalesquesalendecada
devanado.Launióndelosconductoresy33formael
neutroMantengaelcableadodecampoenlomínimo.Más
adelanteenestemanualseincluyeunesquemacompletoy
undiagramadeconexiones.
NOTA:Elneutronoestáconectadoatierraenelgenerador.
Conexión a Tierra del Generador
Conecteatierraelsistemadegeneradordedomésticocon
arregloaloscódigosynormasvigentes.ElterminalGND
(tierra)delgeneradorestásituadoenelinteriordelapuerta
delpaneldecontrol,bajolatapadelinterruptor.
Interconexiones del Circuito de Control
Loscables“40VUtility”(serviciode40V)sedebenpasar
atravésdelconducto.“40VUtility”suministrapotenciaa
latarjetadecircuitoimpresodelgenerador,elcalentador
opcionaldelabateríaydeaceiteyelcargadordelabatería.
Elgeneradorarrancarácuandoseinterrumpalaalimentación
deservicio.
Conectecadaterminaldelcircuitodecontroldelgenerador
alconectadorautomático.Paraello,utiliceelconector
bipolarincluidoycabledecobre14AWGde300V,como
mínimo,suministradoporelinstalador.
Comunicación del conectador
Utilizandoconductoresdepartorcido18AWG,conuna
longitudmáximade61m,conectelosterminalesTxRxy
TxRxGrounddesdeelpaneldecontroldelgeneradoralos
terminalesGNDyT/Renlatarjetadecontroldelconectador.
Sistema de Detección de Fallas
Elpaneldecontroldelgeneradorincluyeunapantalladigital
quemuestraloscódigosdefallo.Mostraráuncódigode
fallocuandoelgeneradordetectedeterminadosfallos.Se
suministraunLEDadicionalyunaplacademontajequese
puedeninstalarenunpuntointerioradecuado.Parpadearási
sedetectandeterminadasaveríasenelgenerador.Consulte
lasecciónSistema de detección de fallosenelmanualdel
operarioparaobtenermásinformación.
Elpropietariolautilizaráparaobservarelestadodel
generador.Consulteconéllaubicaciónmásadecuada.Sitúe
elcuadroeléctricoenunazonavisibleparaelpropietario;
porejemplo,cercadelabridorodelpaneldecontrolde
seguridaddeunapuertadegaraje.
Para instalar el panel del LED remoto:
1. PresioneelLEDatravésdelaplacademontajedesde
lapartedelanterahastaqueencajeensuposición.
IMPORTANTE:ElLEDessensiblealapolaridad.
. ConecteelLEDremotoalaconexión+LEDyGNDde
latarjetadecontroldelgenerador.Paraello,utiliceel
conectorde10polosincluidoycable18AWG,como
mínimo,suministradoporelinstalador.Utilicetuercas
parafijarelcablealLED.

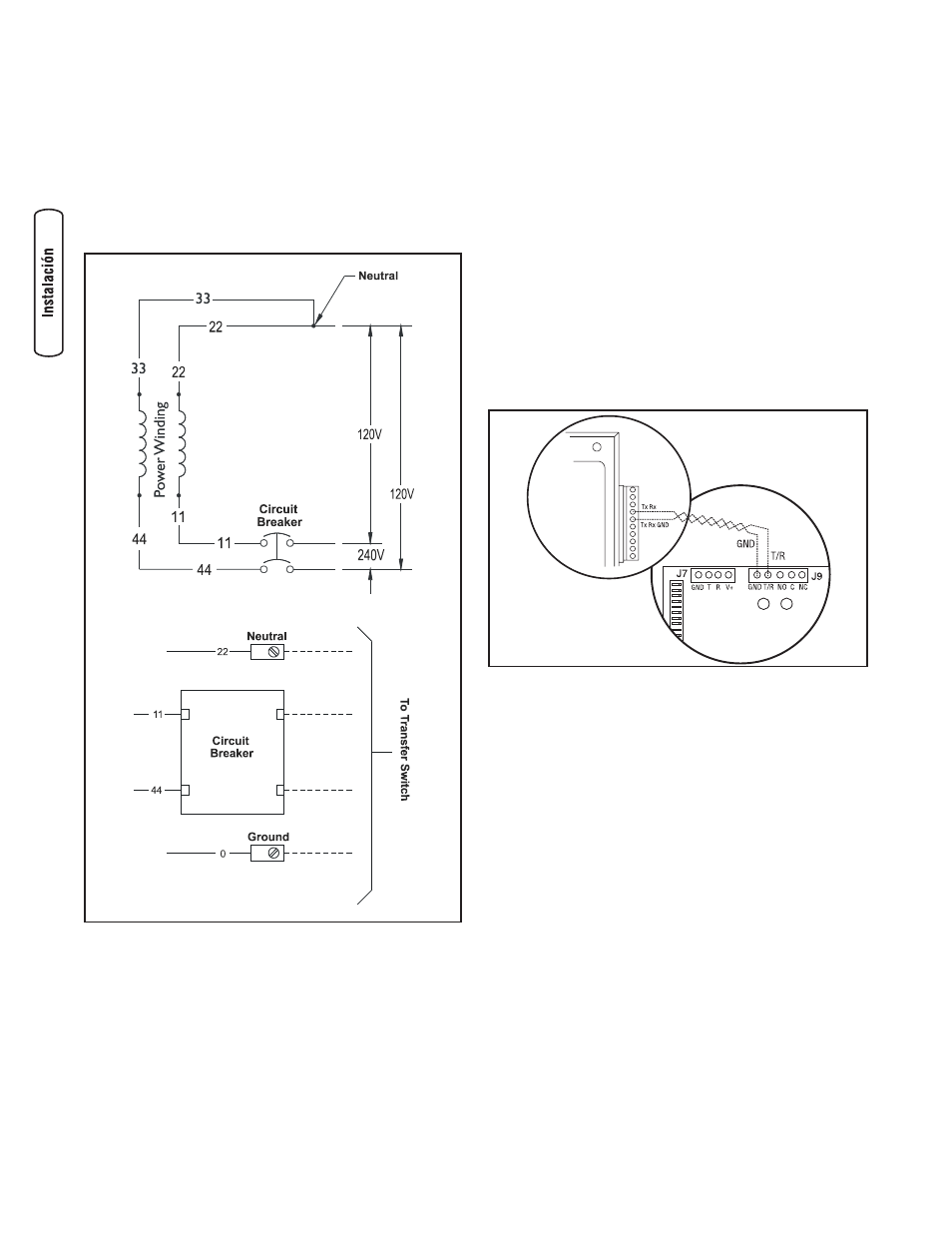

Generador
Conectador
