18
Fr

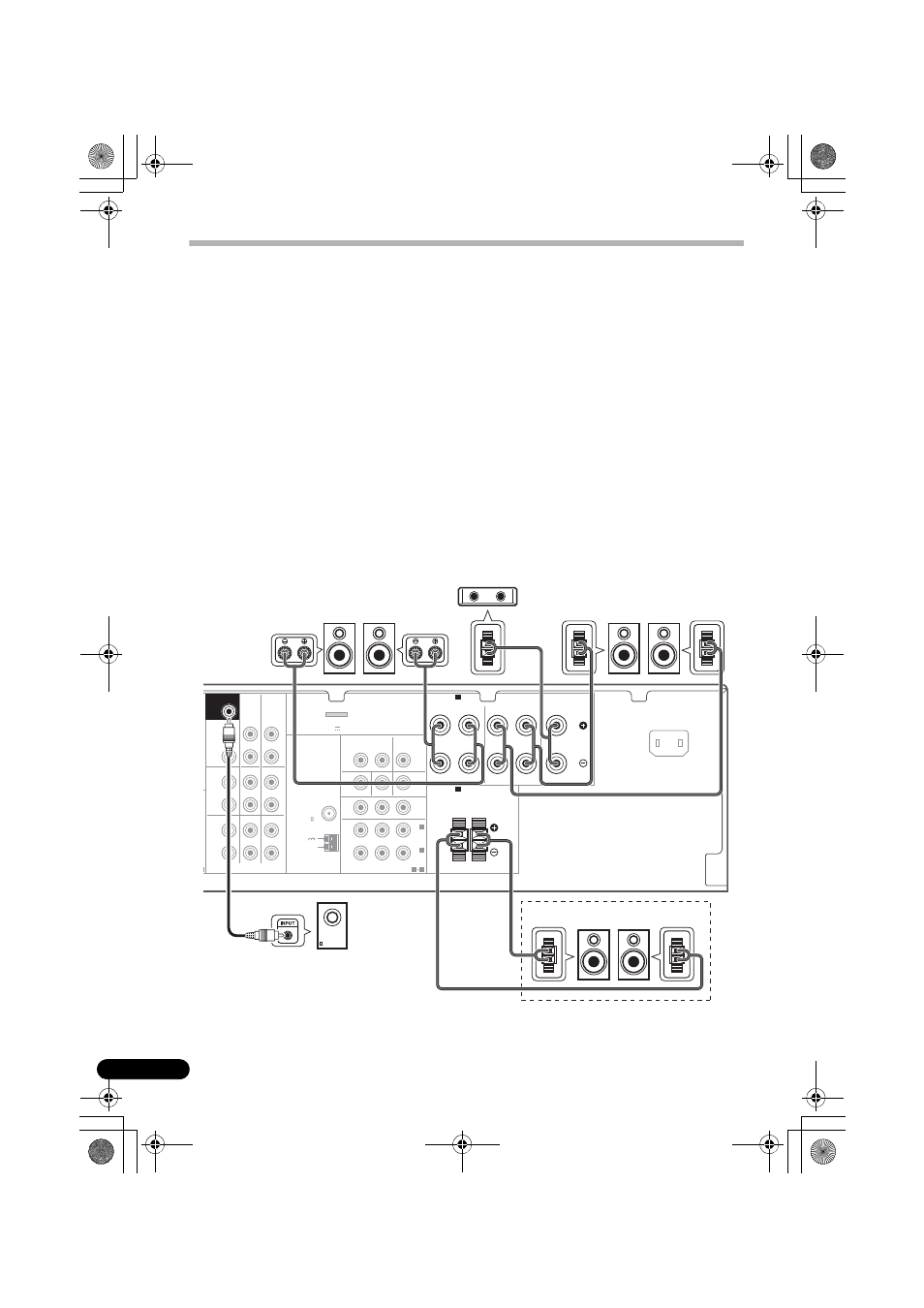

Raccordement des enceintes
Le récepteur fonctionnera avec seulement
deux enceintes stéréo (les enceintes avant sur
le schéma), mais il est recommandé d’en
utiliser au moins trois ; une configuration
complète de huit enceintes est cependant
idéale pour la production du son surround.
Vérifiez que l’enceinte droite est raccordée à la
borne droite (
R) et que l’enceinte gauche est
raccordée à la borne gauche ( L). Assurez-vous
également que les bornes positive et négative
(
+/–) du récepteur sont reliées aux bornes
positive et négative des enceintes.
Vous pouvez utiliser les enceintes raccordées
aux bornes d’enceintes B pour obtenir une
reproduction stéréo dans une autre pièce.
Pour plus d’informations sur les options
d’écoute avec cette configuration, consultez la
section Permutation du système d’enceintes à
la page 20.
Vous pouvez utiliser des enceintes ayant une
impédance normale comprise entre 6
Ω et
16
Ω.
Notez toutefois que seules les enceintes avant
sont réglées sur une valeur comprise entre
12
Ω et 16 Ω si vous avez sélectionné SPAB à
la section Permutation du système d’enceintes
à la page 20.
Assurez-vous que tous les branchements ont
été effectués correctement avant de raccorder
cet appareil au secteur.
AC IN SURR BACK /
FRONT
HEIGHT
L
(Single)
R
R
L
IN
R
L
IN
IN
OUT
IN
CD
TV/SAT DVD BD
DVR/VCR
MONITOR OUT
P R P B Y
R L
DVD IN BD IN
OUT
MONITOR
COMPONENT VIDEO
TV/SAT
IN
DVR/VCR
OUT IN
FRONT
R L
CD-R/TAPE
DVR/VCR CD-R/TAPE
PRE OUT
E
E
AUDIO
ADAPTER PORT
VIDEO
(OUTPUT 5 V 100 mA MAX)
(BD)
IN 1
(DVD)
IN 2
ASSIGNABLE
SPEAKERS
1
B
SPEAKERS A
2
ANTENNA
FM
UNBAL
75
AM
LOOP
VOLTAGE SELECTOR
110-127 V 220-240 V
SUBWOOFER
PRE OUT
CENTER SURROUND R L
SW
L
C
R SL SR
L R
Enceinte centrale
Enceintes surround Enceintes avant
Subwoofer amplifié
Système d’enceintes B
