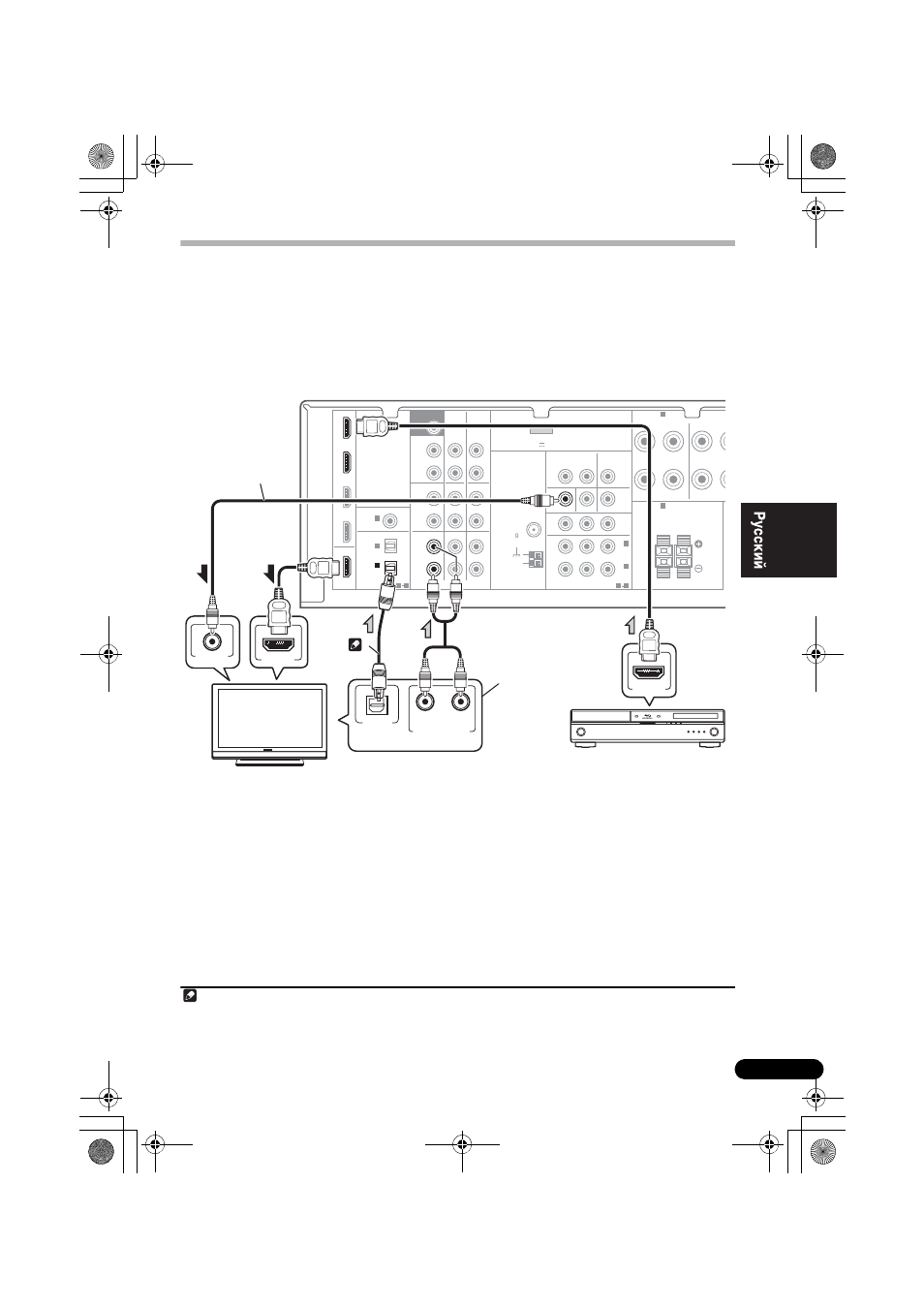

Подключение телевизора и компонентов воспроизведения
Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с HDCP) (проигрывателя Blu-ray дисков,
др.), его можно подключить к данному ресиверу с помощью имеющегося в продаже кабеля HDMI.
• Если ресивер подключается к телевизору с помощью кабеля HDMI, экранный дисплей не
будет отображаться. Убедитесь, что для подключения используется стандартный аналоговый
видеокабель RCA.
1 2
Примечание
1 Если необходимо увидеть экран дисплея (для настройки и т.д.), переключитесь на аналоговый вход телевизора. (Со
входом HDMI, экранный дисплей отображаться не будет.)
2 Если подключение выполнено с помощью оптического кабеля, нужно указать ресиверу, к какому цифровому входу
подключен телевизор (см. Выбор входного сигнала на стр. 41).
