Raccordement d’un téléviseur et de périphériques de lecture

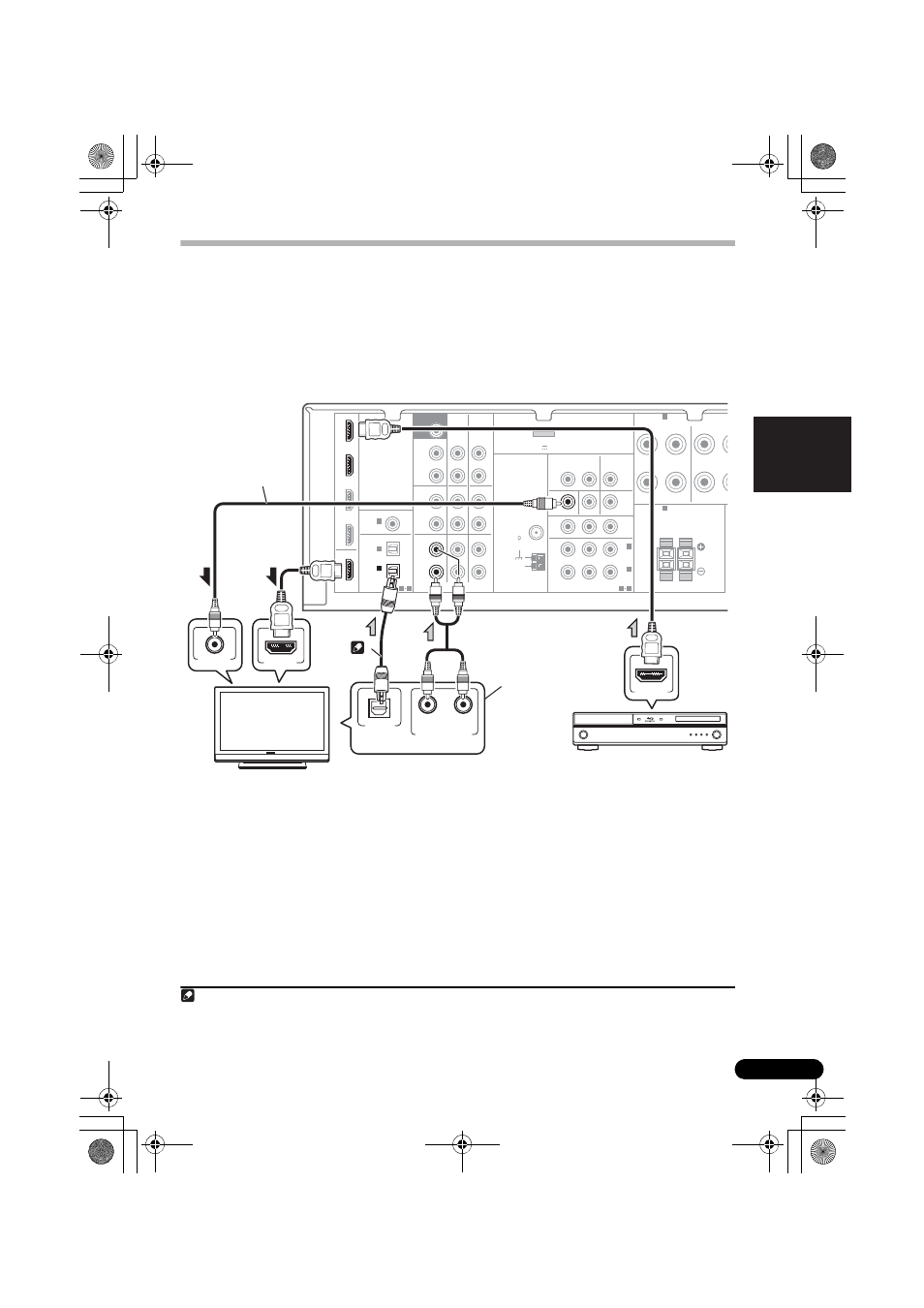

Connexion au moyen de l’interface HDMI
Si vous avez un composant équipé d’une prise HDMI ou DVI (avec HDCP) (Lecteur de disque Blu-
ray, etc.), vous pouvez le raccorder à ce récepteur à l’aide d’un câble HDMI disponible dans le
commerce.
• Si cet appareil est connecté à un téléviseur via un câble HDMI, l’affichage OSD n’apparaît pas.
Veillez à utiliser un câble vidéo analogique RCA pour réaliser le branchement. 1 2
Remarque
1 Si vous souhaitez que l’affichage OSD apparaisse (pour effectuer la configuration, etc.), basculez l’entrée TV sur le mode
analogique. (Avec une entrée HDMI, l’affichage OSD n’apparaît pas.)
2 Si la connexion a été réalisée avec un câble optique, vous devrez indiquer à cet appareil l’entrée numérique à laquelle vous
avez connecté le téléviseur (voir la section Choix du signal d’entrée à la page 41).
IN BD
SURR BACK /
FRONT
HEIGHT
L
(Single)
R
R
L
IN
R
L
IN
IN
OUT
IN
CD
TV/SAT DVD BD
DVR/VCR
MONITOR OUT
P R P B Y
R L
DVD IN BD IN
OUT
MONITOR
COMPONENT VIDEO
TV/SAT
IN
DVR/VCR
OUT IN
FRONT
R L
CD-R/TAPE
DVR/VCR CD-R/TAPE
PRE OUT
DVD
TV/SAT
COAXIAL
OPTICAL
(CD)
IN
ASSIGNABLE
ASSIGNABLE
OUT
HDMI
DVR/VCR 1
(CD-R/TAPE)
IN
AUDIO
ADAPTER PORT
VIDEO
(OUTPUT 5 V 100 mA MAX)
1
(BD)
IN 1
(DVD)
IN 2
1 2
ASSIGNABLE
SPEAKERS
1
B
SPEAKERS A
2
IN 2
SUBWOOFER
PRE OUT
ANTENNA
FM
UNBAL
75
AM
LOOP
SURROUN R
VIDEO IN
HDMI OUT
HDMI IN
DIGITAL AUDIO OUT
OPTICAL R L
ANALOG AUDIO OUT
MONITOR
OUT
Sélectionnez-en une
Téléviseur compatible HDMI/DVI
Lecteur de disque Blu-ray
compatible HDMI/DVI
Cette liaison est
nécessaire pour
pouvoir écouter le son
du téléviseur ou du
récepteur.
Cette connexion est
nécessaire afin de
faire apparaître
l’affichage OSD de
l’appareil sur le
téléviseur.
2
