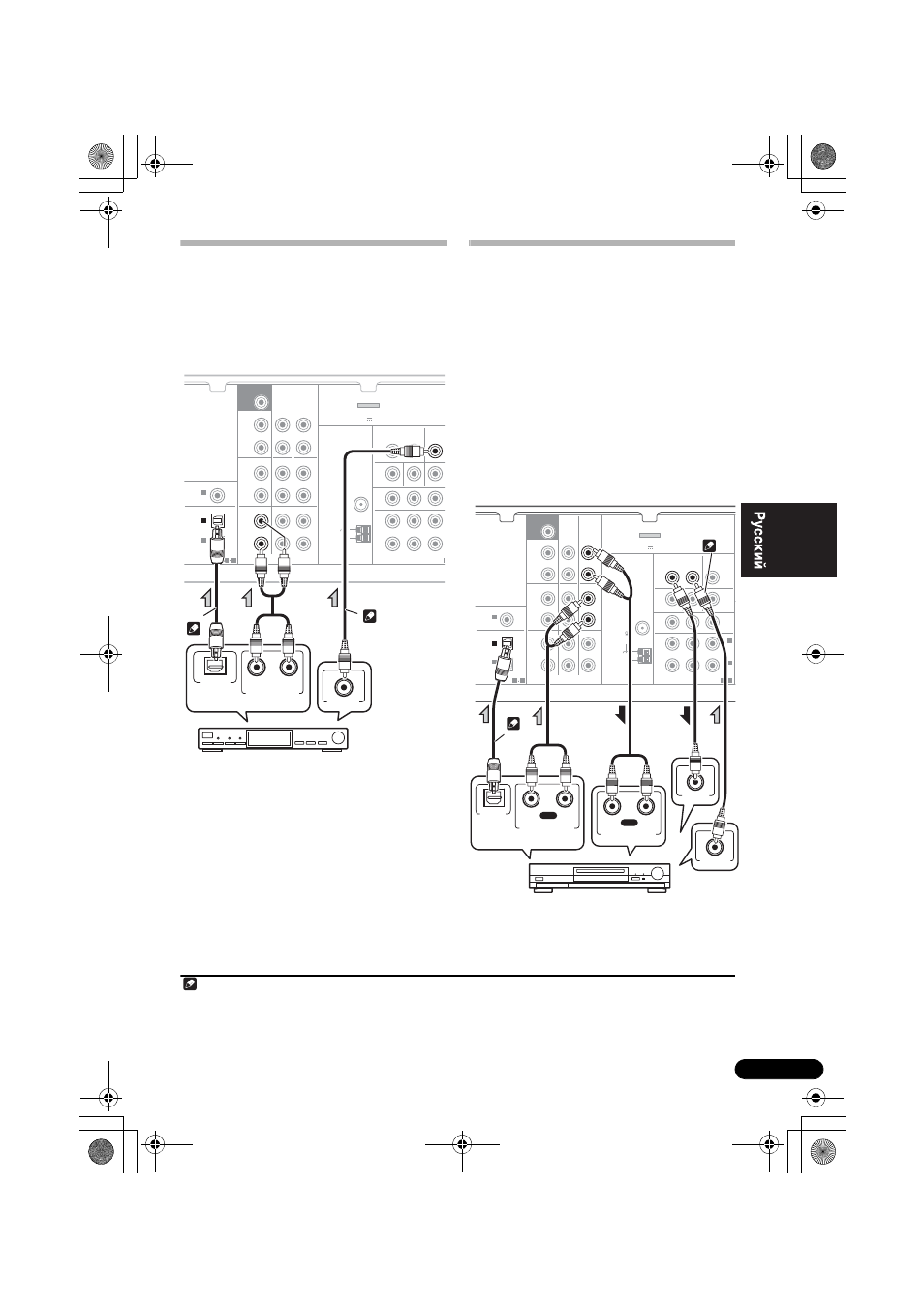

Подключение спутникового
ресивера или другой цифровой
приставки
Спутниковые и кабельные ресиверы, а также
цифровые радио ресиверы являются
примерами так называемых «приставок».
12
Подключение HDD/DVD
рекордера, видеомагнитофона и
других источников видеосигнала
Данный ресивер имеет аудио и видео входы и
выходы, пригодные для подключения
аналоговых или цифровых видео рекордеров,
включая HDD/DVD-рекордеры и
видеомагнитофоны.
• Только сигналы, которые подводятся к
разъему VIDEO IN, могут выводиться с
разъема VIDEO OUT.
• Аудиосигналы, которые подводятся через
цифровой терминал, будут выводиться с
аналогового терминала.
Примечание
1 Если подключение выполнено с помощью оптического кабеля, нужно указать ресиверу, к какому цифровому входу
подключена приставка или видеокомпонент (см. Выбор входного сигнала на стр. 41).
2 Если приставка или видеокомпонент также имеют выход HDMI или выход компонентного видео, его тоже можно
подключить. Подробнее см. раздел Подключение с помощью HDMI на стр. 23 или Использование разъемов компонентного
видео на стр. 26.
