26
Fr

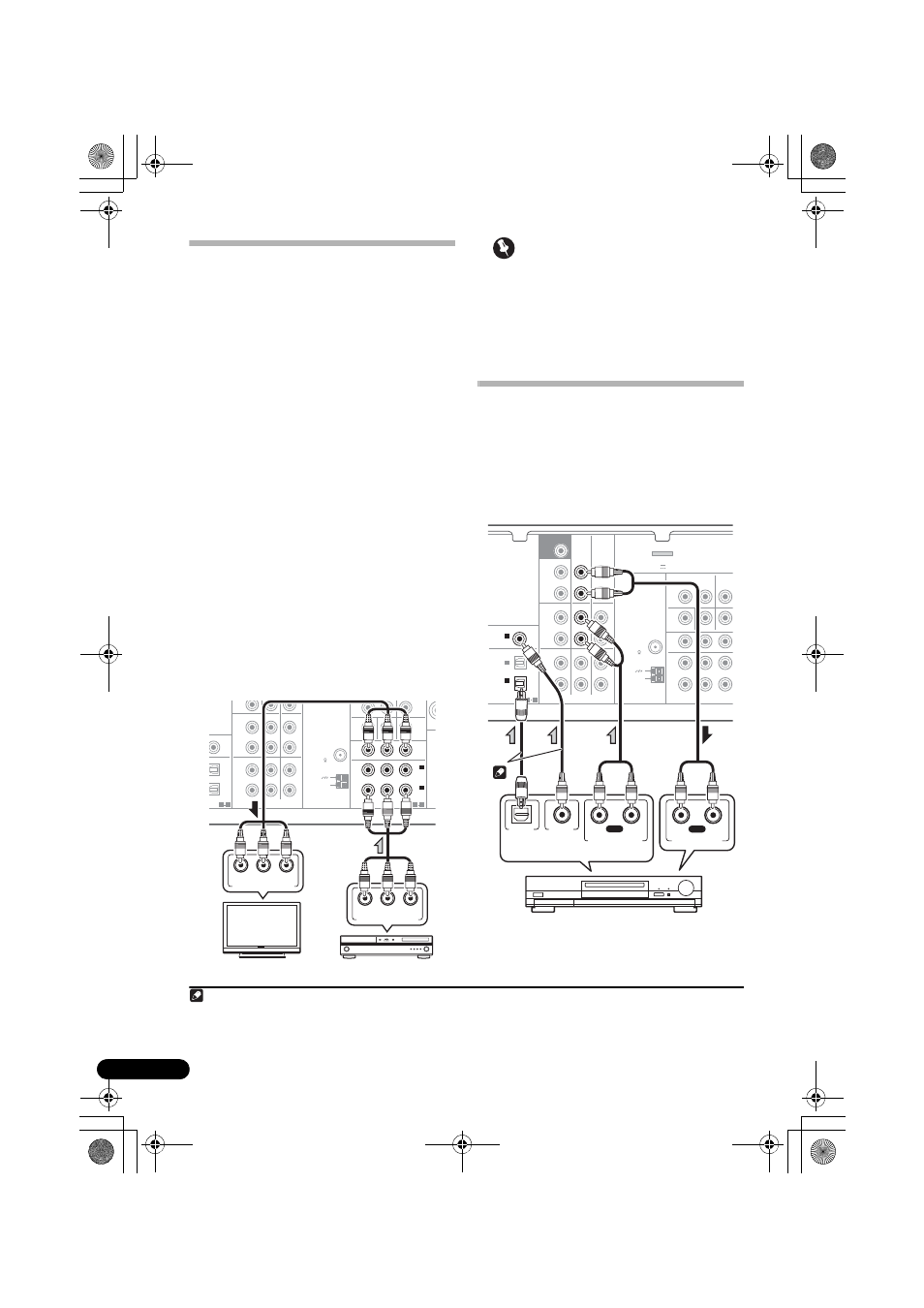

Utilisation des prises femelles
vidéo en composantes
Les prises femelles vidéo en composantes offrent
généralement une qualité d’image supérieure
aux prises vidéo composites. De plus, la fonction
de balayage progressif permet d’obtenir des
images extrêmement stables et sans
scintillement (si la source et le téléviseur sont
compatibles). Consultez les modes d’emploi de
votre téléviseur et de votre appareil source pour
vous assurer qu’ils sont compatibles avec la
fonction de balayage progressif.
• Si nécessaire, affectez les entrées vidéo
en composantes aux entrées de la source que
vous venez de raccorder.
Cette étape doit être exécutée uniquement si
vos raccordements ne respectent pas les
raccordements par défaut suivants :
• COMPONENT VIDEO IN 1 – BD
• COMPONENT VIDEO IN 2 – DVD
Pour plus d’informations à ce sujet, consultez
la section Menu d’affectation d’entrée à la
page 46.
• Pour ce qui concerne le raccordement
audio, consultez la section Raccordement
d’un équipement dépourvu de borne HDMI
à la page 24.
Important
• Si vous avez raccordé un composant
source au récepteur au moyen d’une
entrée vidéo en composantes, votre
téléviseur doit également être raccordé à la
prise
COMPONENT VIDEO OUT de ce
récepteur.
Raccordement d’autres
appareils audio
Le nombre et le type de raccordement
dépendent des appareils que vous désirez
raccorder.
1 Suivez les étapes ci-dessous pour
raccorder un lecteur CD-R, MD, DAT, un
magnétophone ou tout autre appareil audio.
2
R
R
L
IN
R
L
IN
IN
IN
CD
TV/SAT DVD BD
DVR/VCR
MONITOR OUT
P R P B Y
DVD IN BD IN
OUT
MONITOR
COMPONENT VIDEO
CD-R/TAPE
PRE OUT
SSIGNABLE
SSIGNABLE
AUDIO
(BD)
IN 1
(DVD)
IN 2
1 2
ASSIGNABLE
SPE
1 2
ANTENNA
FM
UNBAL
75
AM
LOOP
COMPONENT VIDEO IN
P R Y P B
COMPONENT VIDEO OUT
P R Y P B
Lecteur de BD TV
Remarque
1 Pensez à raccorder les appareils numériques aux prises femelles audio analogiques si vous désirez enregistrer à partir
d’appareils numériques (lecteur MD par ex.) vers des appareils analogiques et réciproquement.
2 Si la connexion a été réalisée avec un câble optique ou un câble coaxial, vous devrez indiquer à cet appareil l’entrée numérique
à laquelle vous avez connecté l’équipement (voir la section Choix du signal d’entrée à la page 41).
SURR BACK /
FRONT
HEIGHT
L
(Single)
R
R
L
IN
R
L
IN
IN
OUT
IN
CD
TV/SAT DVD BD
DVR/VCR
MONITOR OUT
P R P B Y
DVD IN BD IN
M
COMPONENT VIDEO
TV/SAT
IN
DVR/VCR
OUT IN
CD-R/TAPE
DVR/VCR CD-R/TAPE
PRE OUT
COAXIAL
OPTICAL
(CD)
IN
ASSIGNABLE
ASSIGNABLE
1
(CD-R/TAPE)
IN
AUDIO
ADAPTER PORT
VIDEO
(OUTPUT 5 V 100 mA MAX)
1
1 2
ASSIGN
IN 2
SUBWOOFER
PRE OUT
ANTENNA
FM
UNBAL
75
AM
LOOP
PLAY R L
DIGITAL AUDIO OUT ANALOG AUDIO OUT
COAXIAL R L
ANALOG AUDIO IN
REC OPTICAL
Sélectionnez-en une
CD-R, MD, DAT, magnétophone, etc.
2
