24
Ru
Подключение компонента без разъема HDMI

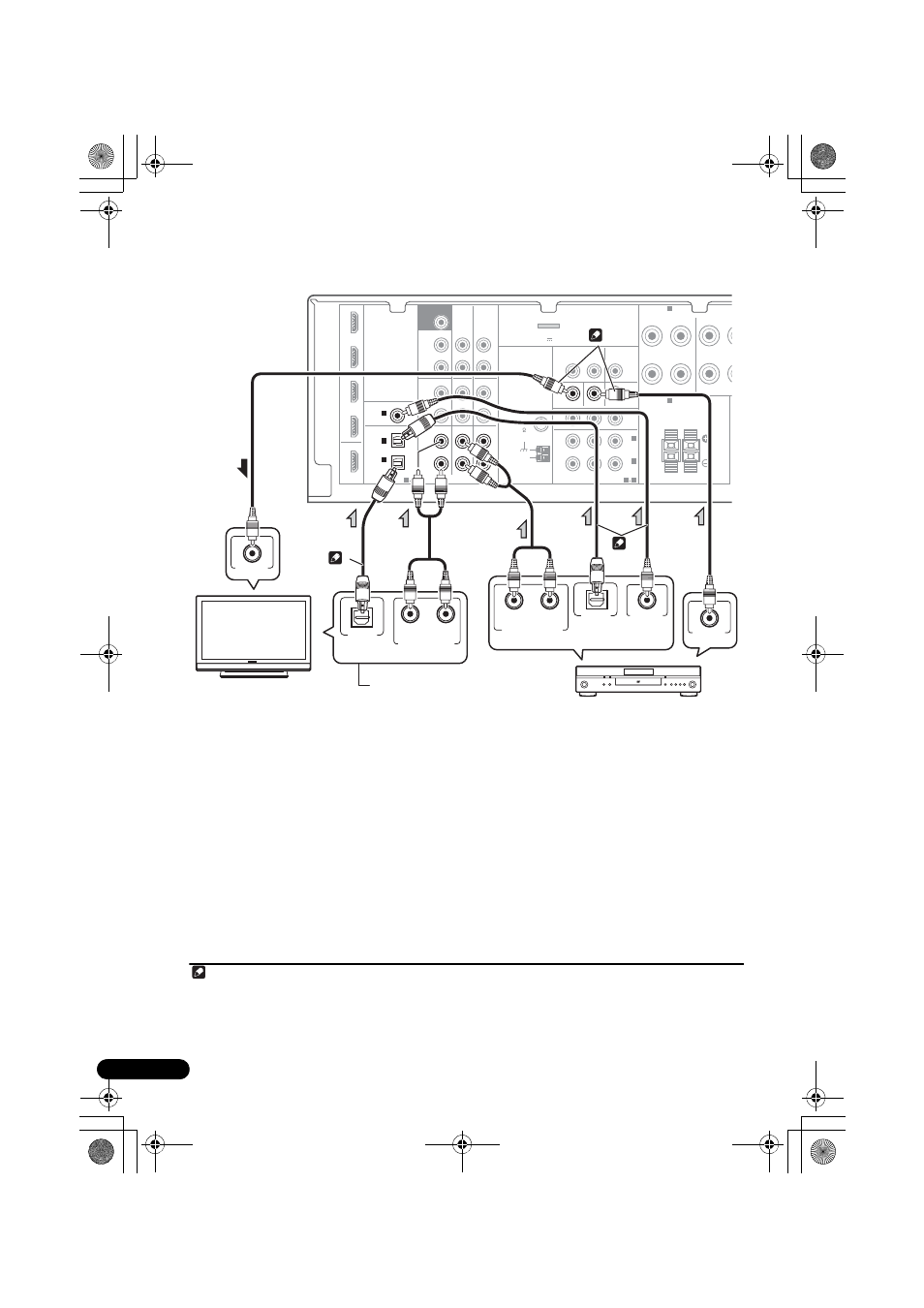

На данном рисунке показаны подключения телевизора и проигрывателя DVD (или другого
компонента воспроизведения) без разъема HDMI к ресиверу.
123
Примечание
1 Если подключение выполнено с помощью оптического кабеля, нужно указать ресиверу, к какому цифровому входу
подключен телевизор (см. Выбор входного сигнала на стр. 41).
2 Если подключение выполнено с помощью оптического или коаксиального кабеля, нужно указать ресиверу, к какому
цифровому входу подключен проигрыватель DVD (см. Выбор входного сигнала на стр. 41).
3 Если и телевизор, и проигрыватель имеют разъемы компонентного видео, их тоже можно подключить. Подробнее
см. раздел Использование разъемов компонентного видео на стр. 26.
MONITOR
OUT
IN BD
SURR BACK /
FRONT
HEIGHT
L
(Single)
R
R
L
IN
R
L
IN
IN
OUT
IN
CD
TV/SAT DVD BD
DVR/VCR
MONITOR OUT
P R P B Y
R L
DVD IN BD IN
OUT
MONITOR
COMPONENT VIDEO
TV/SAT
IN
DVR/VCR
OUT IN
FRONT
R L
CD-R/TAPE
DVR/VCR CD-R/TAPE
PRE OUT
DVD
TV/SAT
COAXIAL
OPTICAL
(CD)
IN
ASSIGNABLE
ASSIGNABLE
OUT
HDMI
DVR/VCR 1
(CD-R/TAPE)
IN
AUDIO
ADAPTER PORT
VIDEO
(OUTPUT 5 V 100 mA MAX)
1
(BD)
IN 1
(DVD)
IN 2
1 2
ASSIGNABLE
SPEAKERS
1
B
SPEAKERS A
2
IN 2
SUBWOOFER
PRE OUT
ANTENNA
FM
UNBAL
75
AM
LOOP
SURROUN R
R L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
COAXIAL
VIDEO OUT
OPTICAL
DIGITAL AUDIO OUT
OPTICAL
R L
ANALOG AUDIO OUT
VIDEO IN
Выберите один
Телевизор
Проигрыватель DVD
Данное подключение
требуется для
прослушивания звучания
телевизора через ресивер.
Выберите один
1
2
3
