Introduzione 01
5
Ita
lia
no

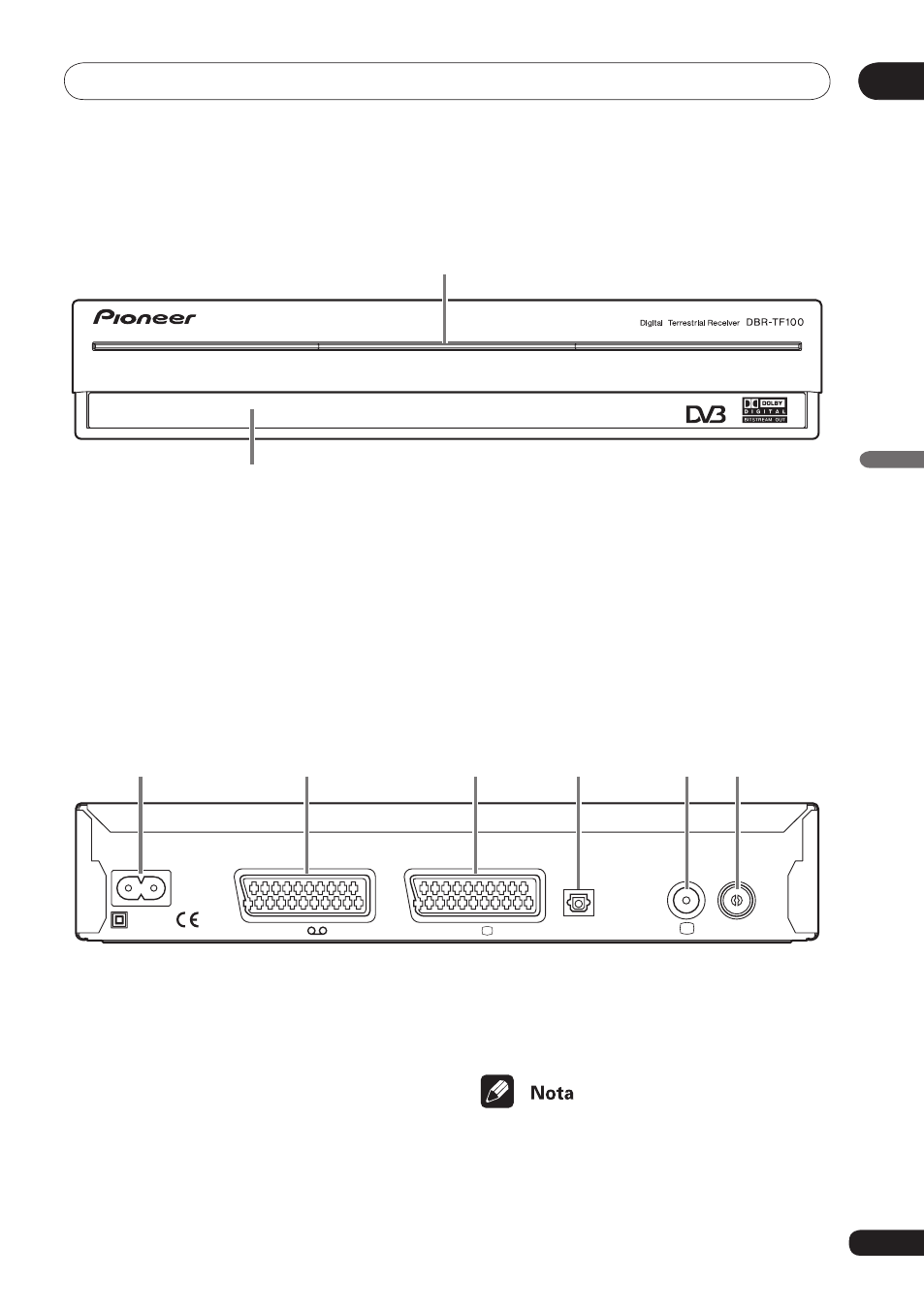

Vista frontale
1
LED (Standby/Acceso)
La spia mostra lo stato del DTR; Rosso =
Standby, Verde = Acceso. Durante la trasmis-
sione di un programma impostato con il timer
il LED diventa di color arancio e lampeggia
ogniqualvolta viene utilizzato il telecomando.
1
2
Vista posteriore
1 Connettore alimentazione principale
2 Connettore SCART 1 per videoregistra-
tore
3
Connettore SCART 1 per TV
4
Connettore per uscite audio digitali ottiche
VCR TV
OPTICAL AERIAL TV
1 2 3 4 5 6
2
Sensore a infrarossi
Riceve il segnale proveniente dal teleco-
mando.
5
Uscita per antenna TV VHF 2 e UHF 3
6
Ingresso per antenna VHF 2 e UHF 3
1. SCART: Euroconnettore
2. VHF: Very High Frequency
3. UHF: Ultra High Frequency
* Prodotto su licenza dei Dolby Laboratories.
“Dolby” e il simbolo della doppia D sono marchi dei Dolby Laboratories.
*
