Avant la mise en service (Connexions)
14
Fr
MODE
OUT
L
Y C B C R P R P B
R
S
S
SYNC IN
AUDIO OUT VIDEO OUT
COMPOSITE
PREVIEW OUT
DIGITAL
DJ NORMAL
CONTROL
S
S
DVJ-X1
VIDEO
INPUT
VIDEO INPUT
S-VIDEO
INPUT
VIDEO OUT
PREVIEW OUT
VIDEO
INPUT
S-VIDEO
INPUT
COMPOSITE

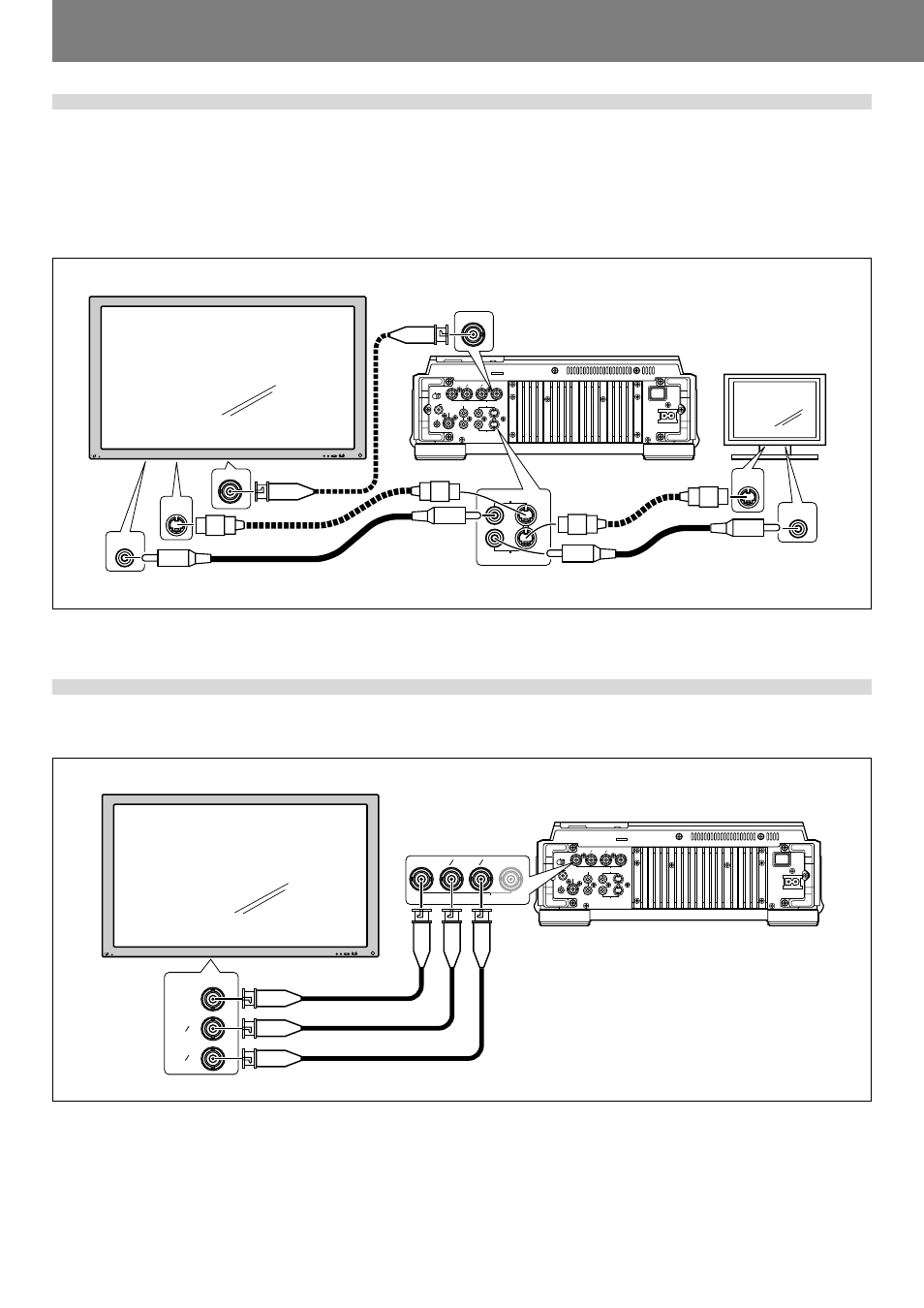

5. Connexion à un écran-témoin de télévision (vidéo composite/S-Vidéo)
Ce lecteur est muni de deux connecteurs de sortie vidéo, à savoir le connecteur de sortie vidéo principal (VIDEO OUT) qui fournit
seulement l’image DVD reproduite, et un connecteur de sortie vidéo de prévisualisation (PREVIEW OUT) , fournissant divers affichages
de données, utilisables par le DJ pendant ses activités.
¶ Chaque écran-témoin de télévision se branche au moyen de câbles vidéo ordinaires (à fiche RCA) ou de câbles S-Vidéo.
¶ La sortie vidéo principale est également munie d’un connecteur de sortie de type BNC (COMPOSITE), permettant l’emploi d’un
connecteur BNC, si besoin en est.
* Seul un câble vidéo est fourni comme accessoire. Les câbles S-Vidéo et les câbles à connecteur BNC ne sont pas fournis.
★ Raccordez la sortie vidéo du lecteur directement sur l’écran de télévision et non sur une platine-vidéo (en cas de connexion
à une platine-vidéo, la fonction anti-copie empêcherait une lecture correcte).
6. Connexion à un écran-témoin de télévision (vidéo à composants)
Cette connexion est recommandée si l’écran principal est muni d’une entrée vidéo à composants (Y/P B /P R ) car vous obtiendrez une
image vidéo de plus haute fidélité.
★ Connexion impossible à un connecteur d’entrée vidéo à composants Hi-Vision.
Écran principal
Câble à connecteur
BNC
Câble S-Vidéo
Câble S-Vidéo
Câble vidéo
Câble vidéo
Écran-témoin de
prévisualisation
MODE
OUT
L
Y C B C R P R P B
R
S
S
SYNC IN
AUDIO OUT VIDEO OUT
COMPOSITE
PREVIEW OUT
DIGITAL
DJ NORMAL
CONTROL
DVJ-X1
Y C B C R P R P B
VIDEO OUT
COMPOSITE
Y
C B
C R P R
P B
VIDEO IN
Écran principal
Câble à connecteur BNC
