94
24-контактный разъем питания ATX: JPWR1
Этот разъем позволяет подключать 24-контактный блок питания ATX к
системной плате. Перед подключением убедитесь, что все штырьки разъема
от блока питания ровные, и он правильно сориентирован. Плотно вставьте
его в разъем на системной плате.
13.+
3.3V
1.+3
.3V
14.-1
2V
2.+3
.3V
15.G
roun
d
3.Gro
und
16.P
S-ON
#
4.+5
V
17.G
roun
d
5.Gro
und
18.G
roun
d
6.+5
V
19.G
roun
d
7.Gro
und
22.+
5V
10.+
12V
20.R
es
8.PW
R OK
23.+
5V
11.+1
2V
21.+
5V
9.5V
SB
24.G
roun
d
12.+
3.3V
4-контактный разъем питания ATX: JPWR2
Этот 4-конт. разъем питания используется для обеспечения питания
процессора.
4.+1
2V
2.Gro
und
3.+1
2V
1.Gro
und
ВнИМанИЕ
Убедитесь, что все коннекторы питания ATX правильно подключены.
настоятельно рекомендуется использовать блок питания 350 Вт (и выше)
для обеспечения стабильности системы.
Разъем FDD: FDD1
Этот разъем поддерживает флоппи диски емкостью 360Кб , 720Кб , 1.2Мб,
1.44Мб или 2.88Мб.
*
*

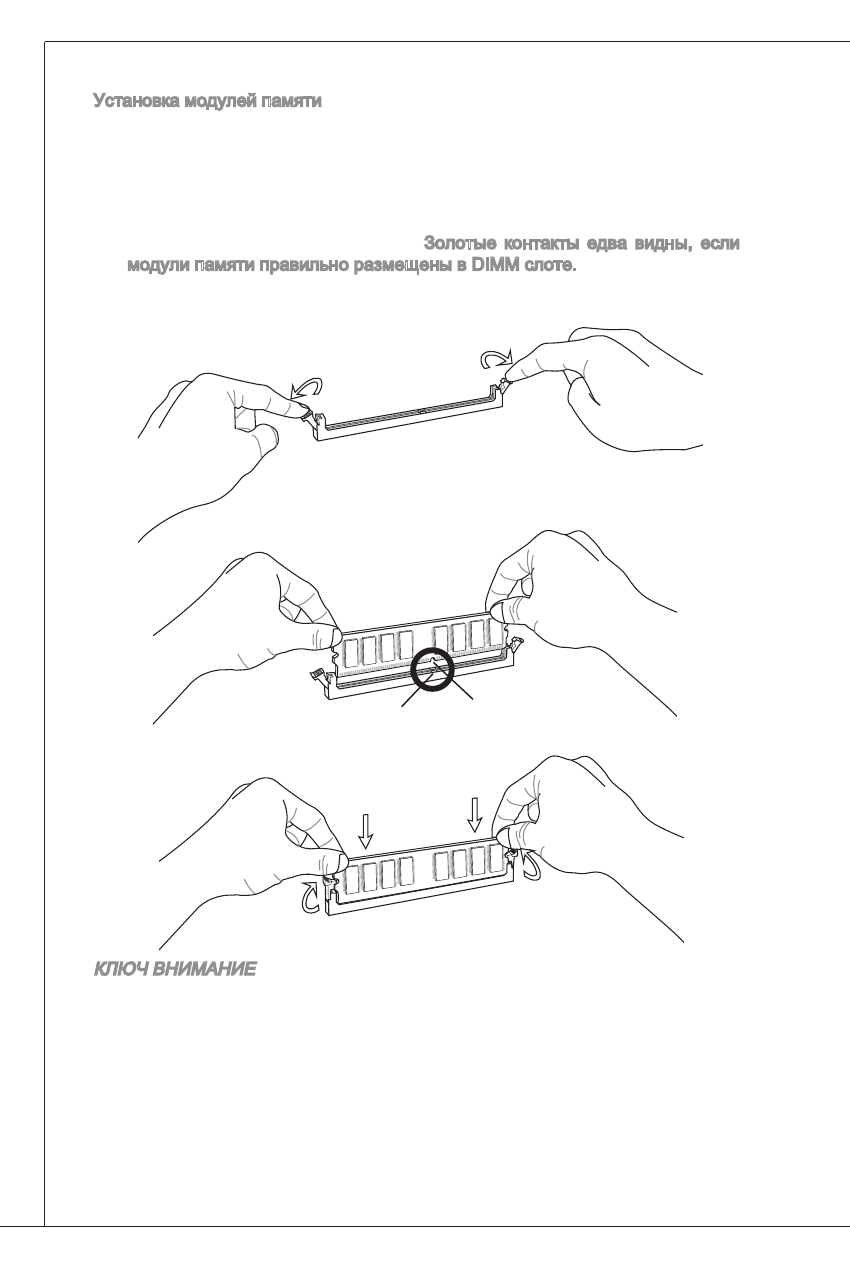

Установка модулей памяти
Модули памяти имеют только одну прорезь в середине. Модуль войдет в
разъем только при правильной ориентации.
Вставьте модуль в вертикальном направлении. Затем нажмите на него,
чтобы золочёные контакты глубоко погрузились в DIMM слот. Если
модуль памяти вставлен правильно, то пластиковые защелки на обоих
концах закроются автоматически. Золотые контакты едва видны, если
модули памяти правильно размещены в DIMM слоте.
Вручную убедитесь, что модуль закреплен в слоте DIMM защелками с
обеих сторон.
1.
2.
3.
КлЮч ВнИМанИЕ
Модули DDR3 не взаимозаменяемы с модулями DDR2, и стандарт
DDR3 не имеет обратной совместимости. Модуль памяти DDR3 следует
устанавливать только в разъем DDR3.
Для работы в двухканальном режиме убедитесь, что в разъемах разных
каналов у вас установлены модули одного типа и одинаковой емкости.
чтобы система загружалась, вначале установите модуль в разъем DIMM1.
*
*
*
Прорезь
Ключ
